显示屏转接板：TL-LVDSLCD
产品简介
机械尺寸
接口引脚定义
发货清单
技术支持
增值服务
产品简介
TL-LVDSLCD 模块是基于 THC63LVD827 芯片设计的一款 LVDS 显示屏转接板，支持将RGB 格式 CMOS/TTL 电平数据转换成 LVDS 数据流，支持单 8bit LVDS 和双 8bit LVDS 接口输出；
创龙教仪的 OMAP-L138、AM335x、AM437x、AM57x 等开发板可通过 TL-LVDSLCD 模块与市面上常见的 LVDS 显示屏进行连接，方便用户进行功能评估，缩短开发时间，使产品快速上市。

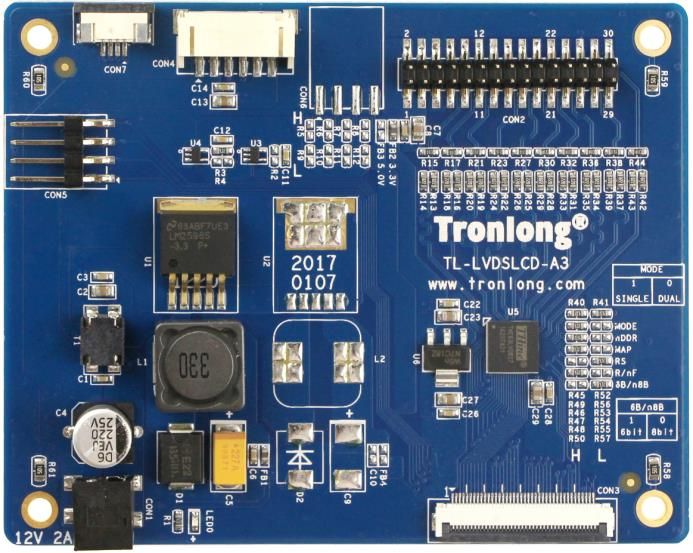

TL-LVDSLCD 模块 正面图

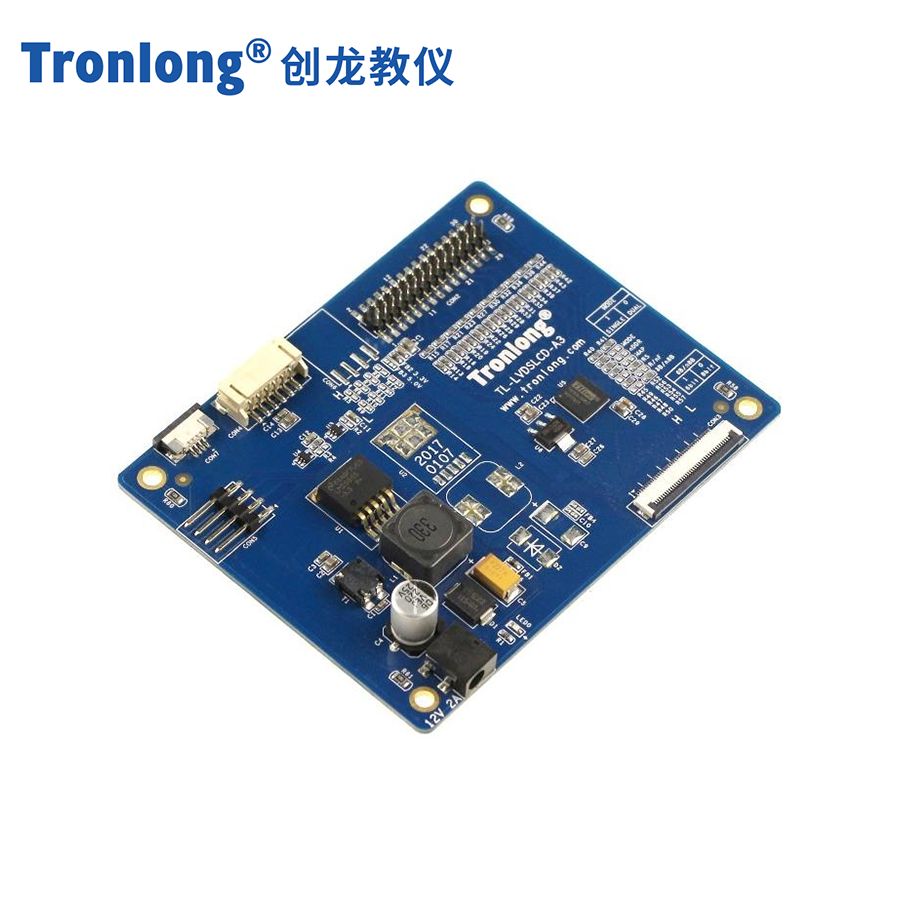

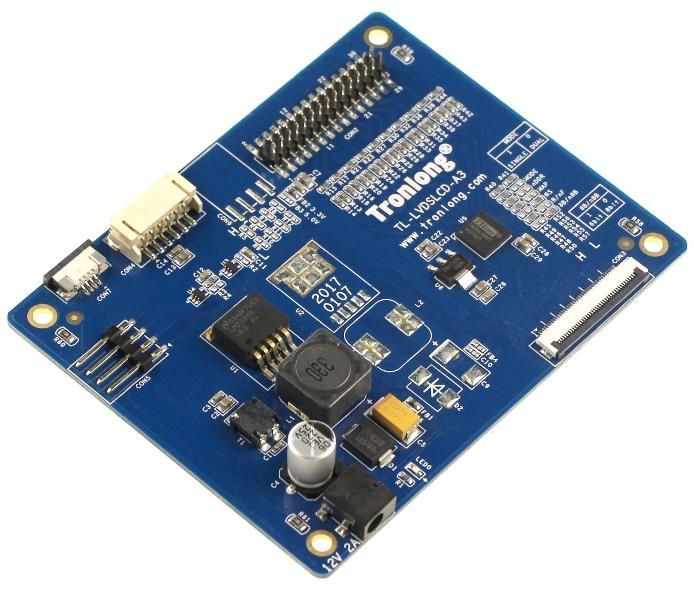

TL-LVDSLCD 模块 斜视图

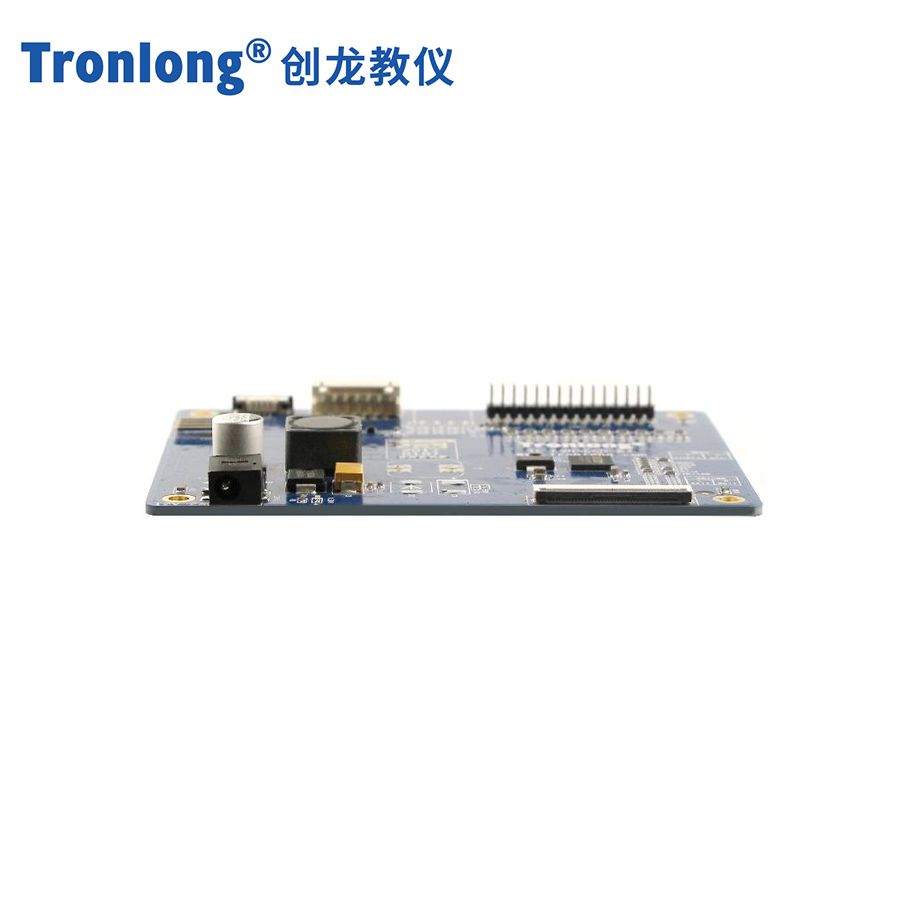

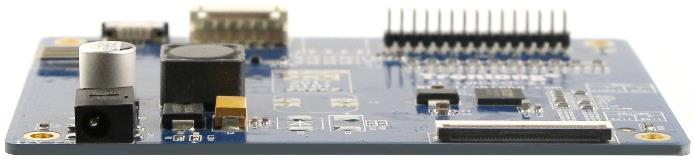

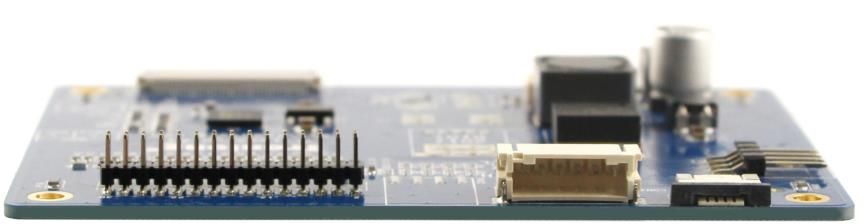

TL-LVDSLCD 模块 侧视图

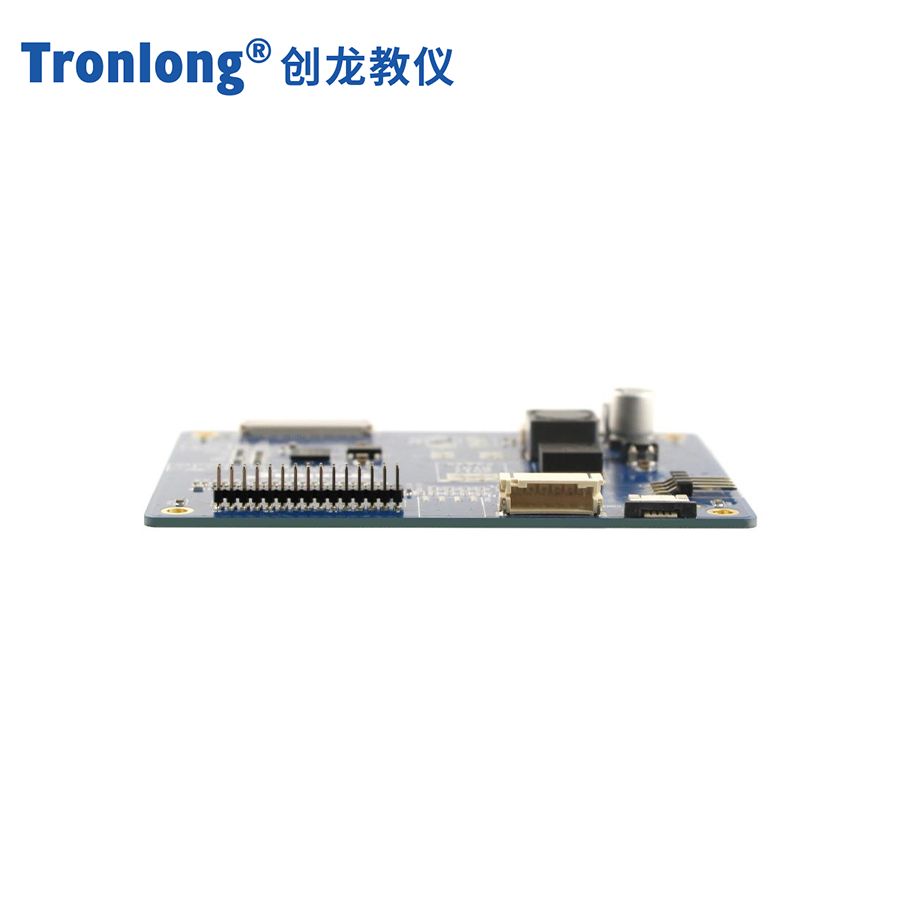

TL-LVDSLCD 模块 侧视图2
机械尺寸

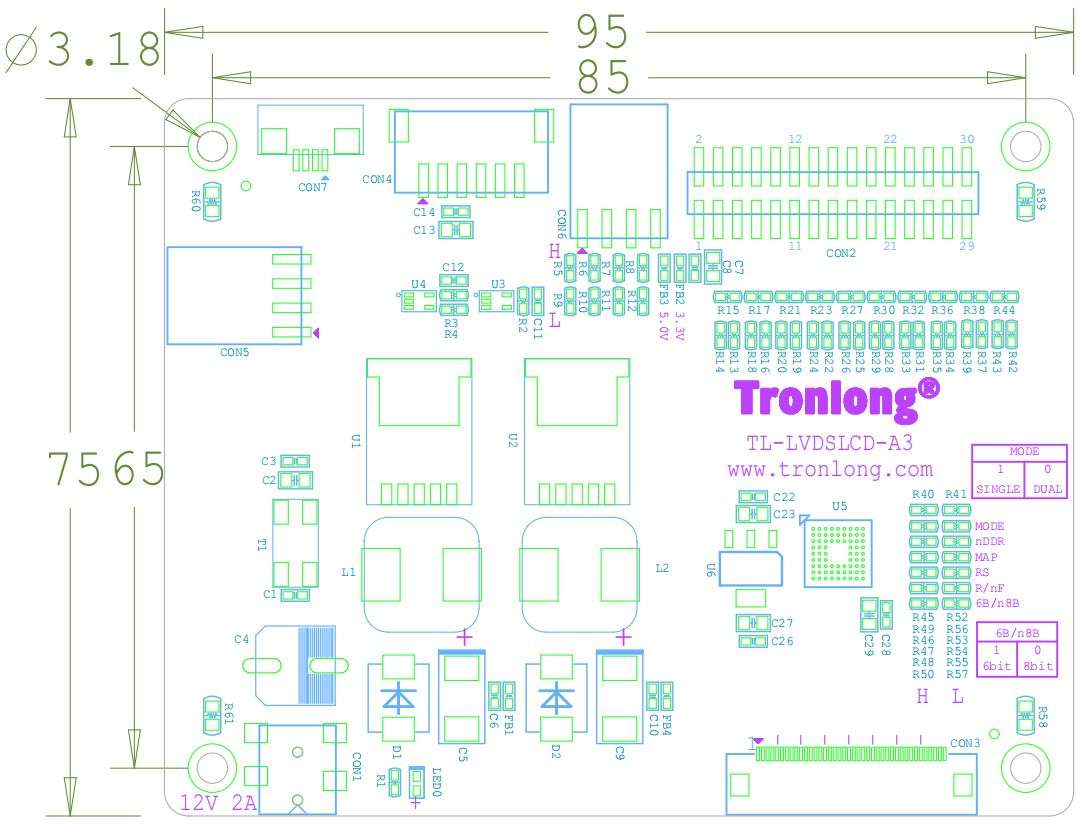

TL-LVDSLCD 模块 机械尺寸

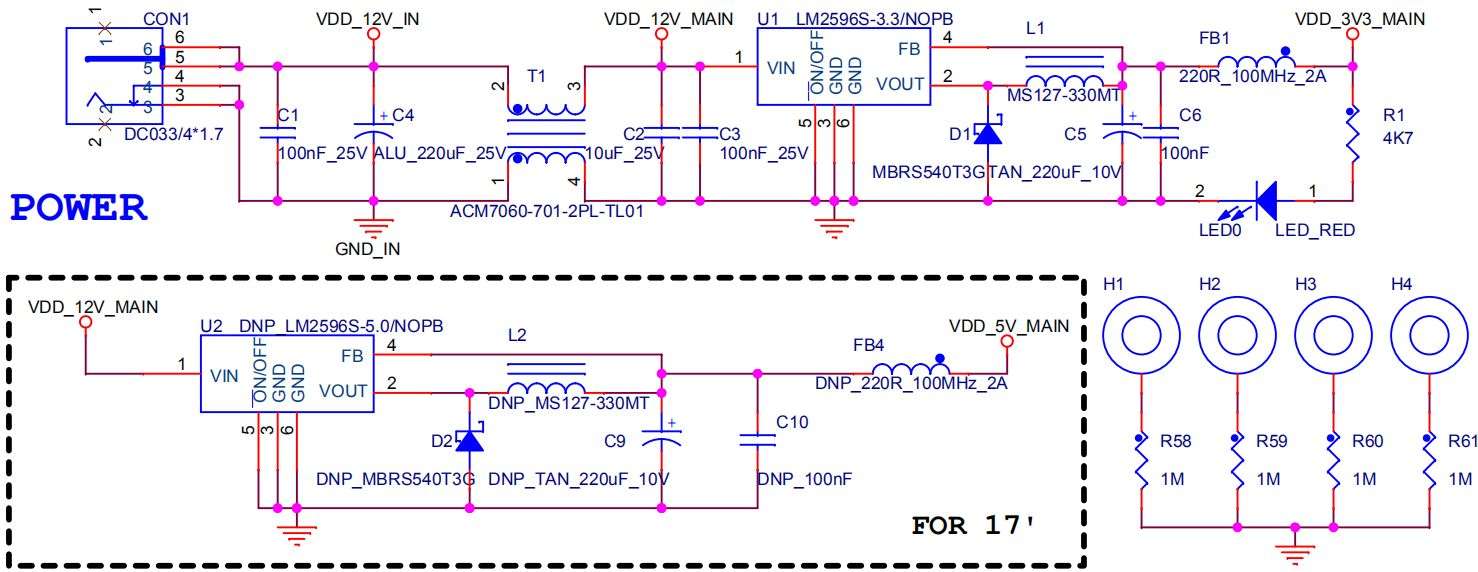

接口引脚定义

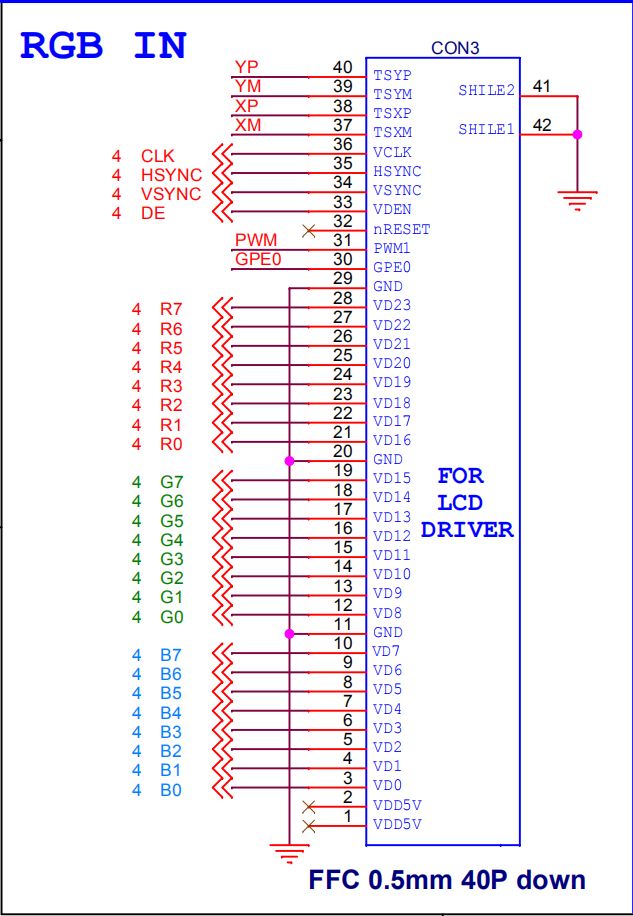

TL-LVDSLCD 模块 接口引脚定义

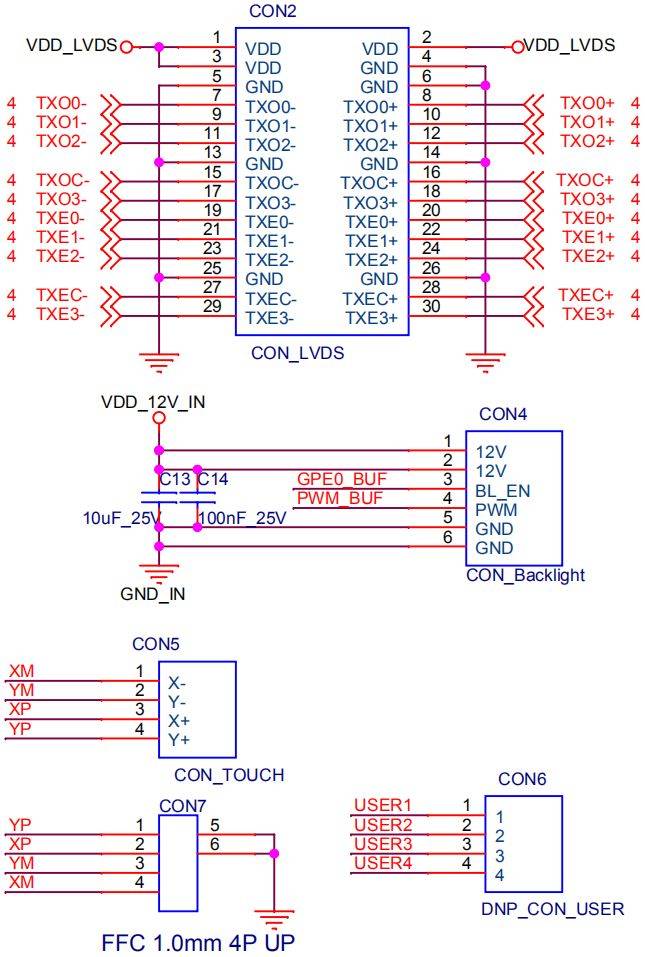

TL-LVDSLCD 模块 接口引脚定义2
TL-LVDSLCD 模块 接口引脚定义3
发货清单
| 名称 | 数量 | 备注 |
| TL-LVDSLCD 模块 | 1 个 | ／ |
| FFC 软排线 | 1 条 | 赠品 |
| 资料光盘 | 1 份 | 赠品 |
技术支持
01
协助底板设计和测试，减少硬件设计失误；
02
协助解决按照用户手册操作出现的异常问题；
03
协助产品故障判定；
04
协助正确编译与运行所提供的源代码；
05
协助进行产品二次开发；
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL-LVDSLCD模块规格书.pdf | 2022-09-28 |
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL-LVDSLCD模块产品资料 | 2022-09-14 |
