产品简介
TL7611/9022F 是一款基于 FMC LPC 标准设计的 HDMI 视频输入/输出模块，与创龙教仪 Zynq-7000/Kintex-7/Artix-7 等评估板配套使用，可缩短用户开发时间，让产品快速上市；
通过 ADV7611 芯片引出 1 路 HDMI 视频输入接口，分辨率最高支持 1080P60；
通过 Sil9022A 芯片引出 1 路 HDMI 视频输出接口，分辨率最高支持 1080P60；
支持 RGB、YCbCr 和 BT.656 输入/输出格式，使用 I2C 总线控制模式；
采用标准 HDMI 接口，支持视频设备热插拔；
实验拓展板上支持安装可拆卸亚克力保护板，保护实验电路。

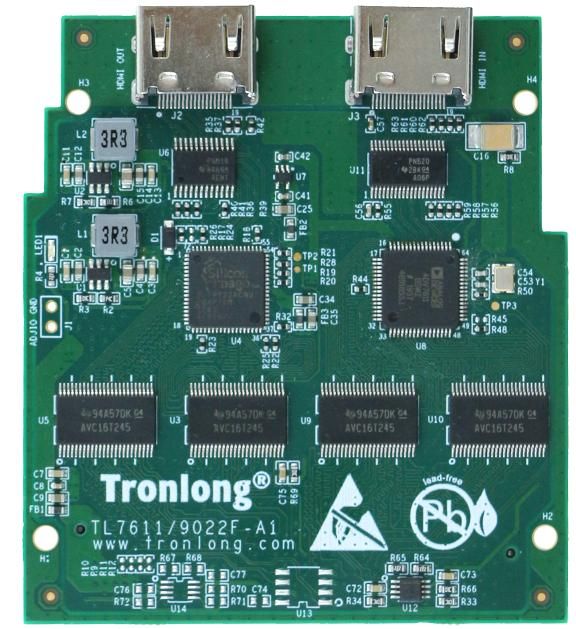

TL7611/9022F正面图

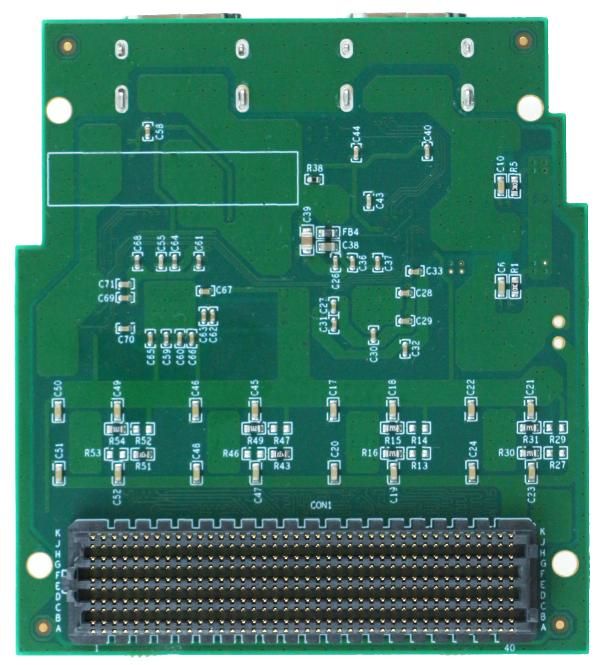

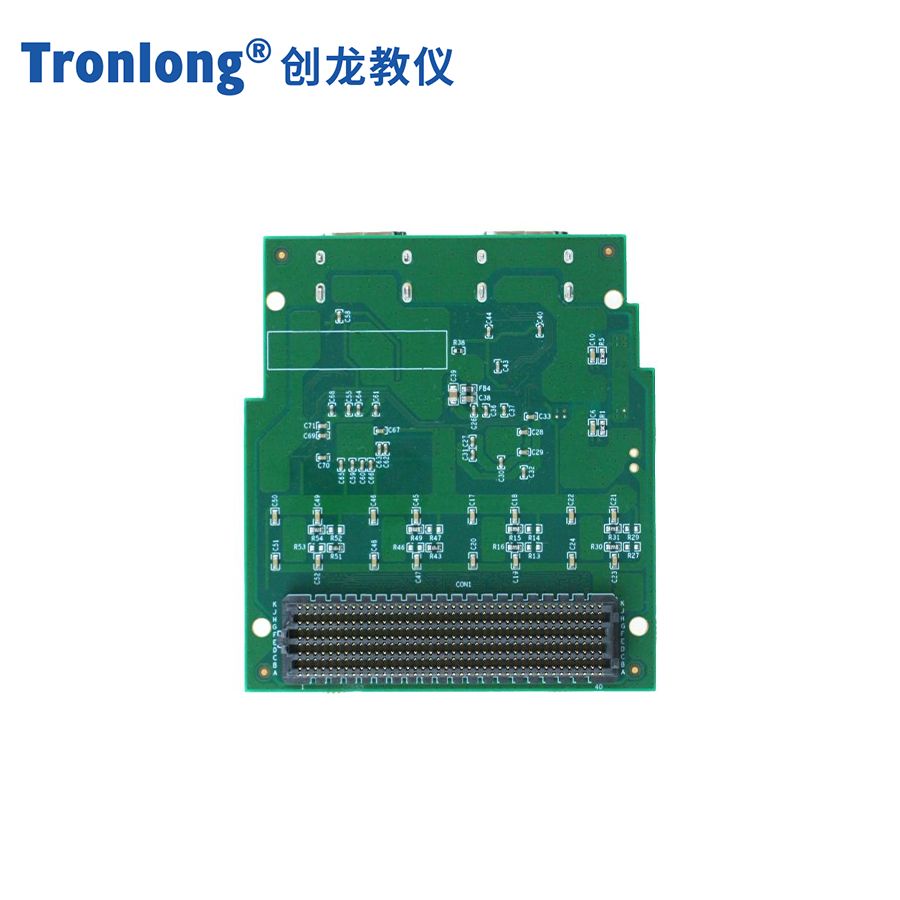

TL7611/9022F背面图

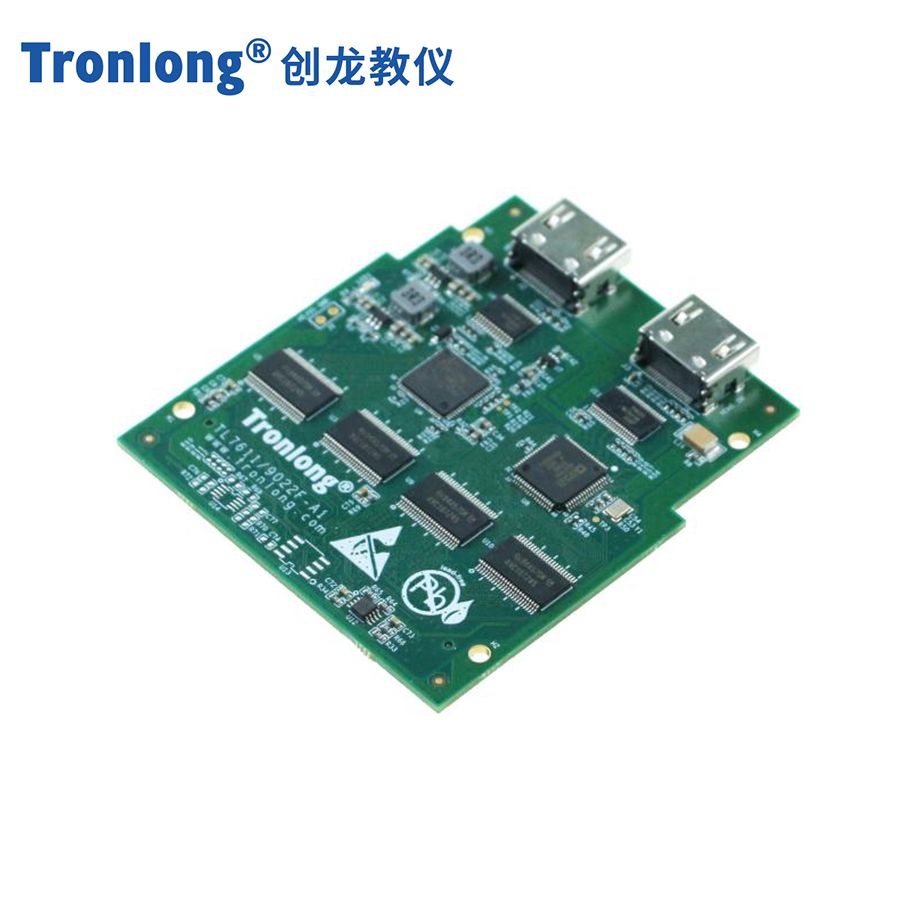

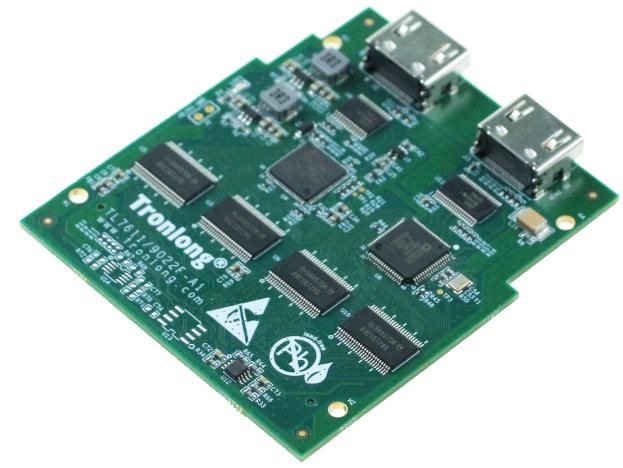

TL7611/9022F斜视图
机械尺寸

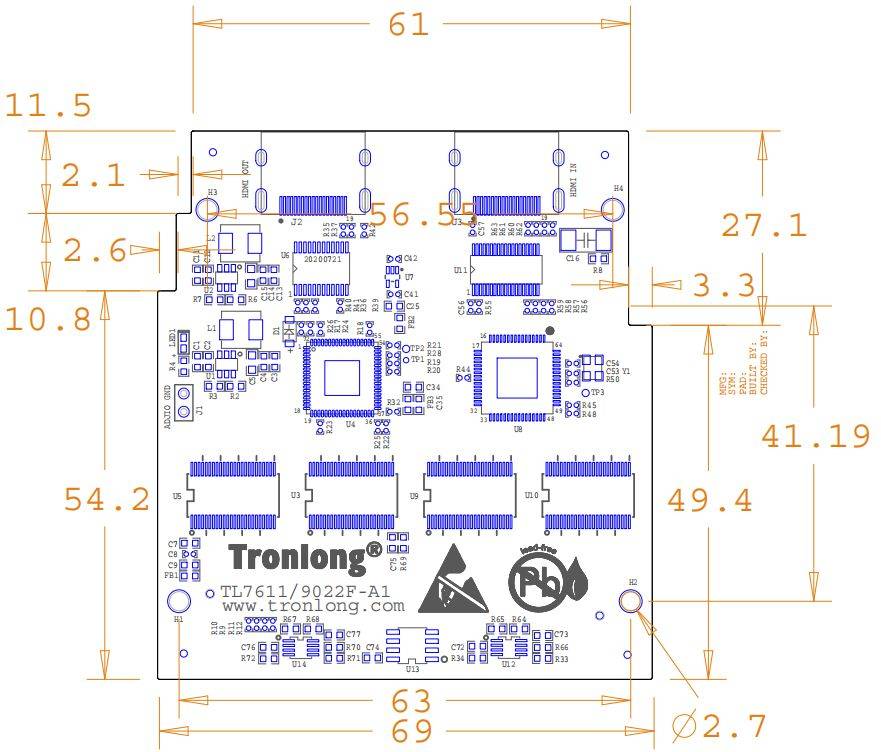

TL7611、9022F机械尺寸
引脚定义

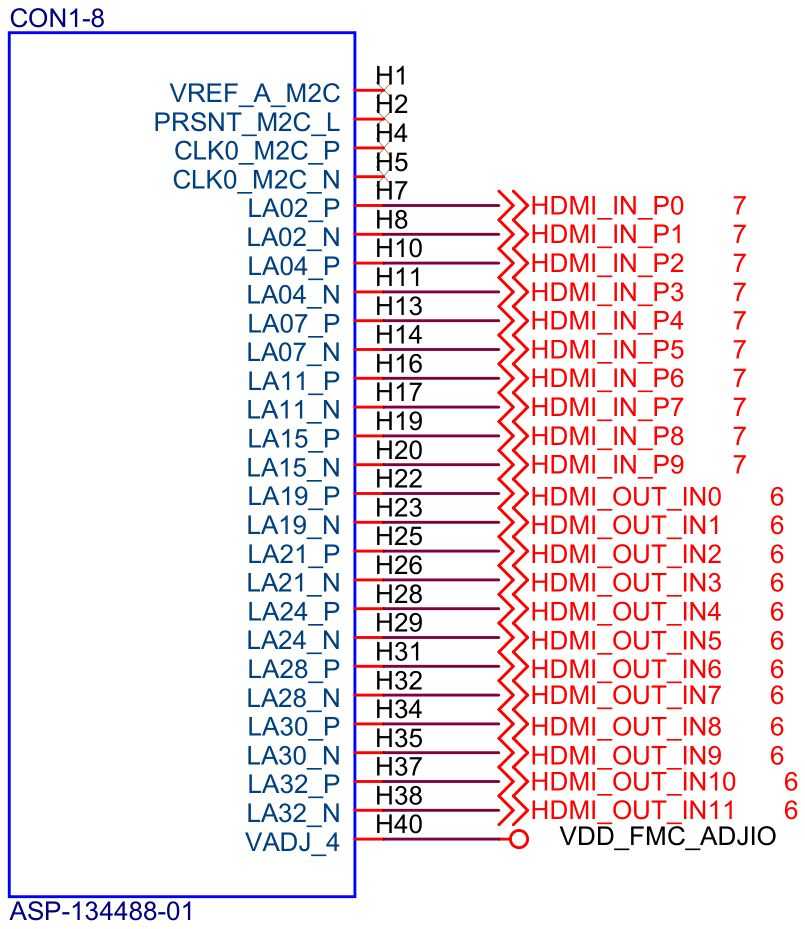

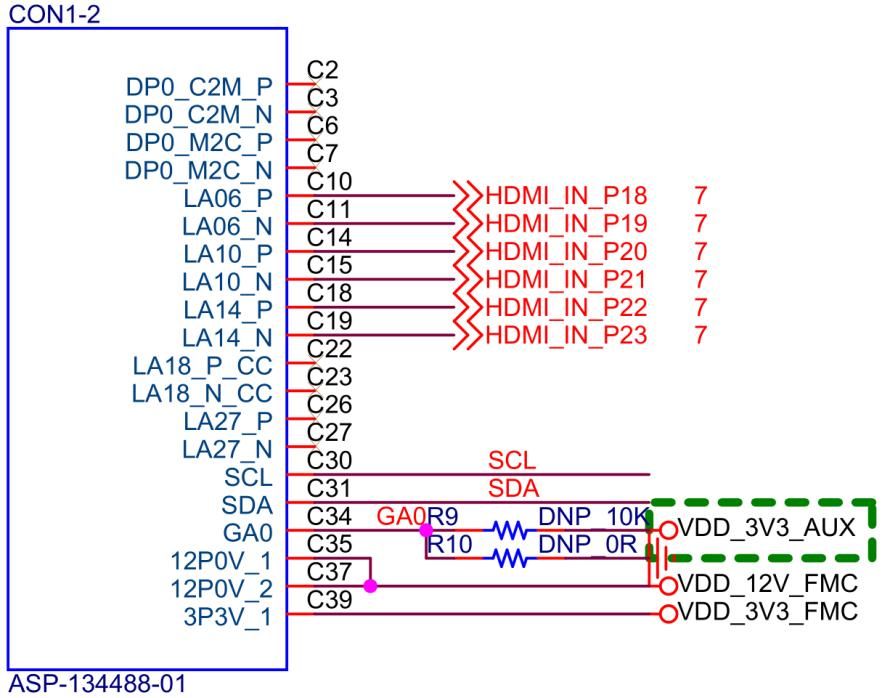

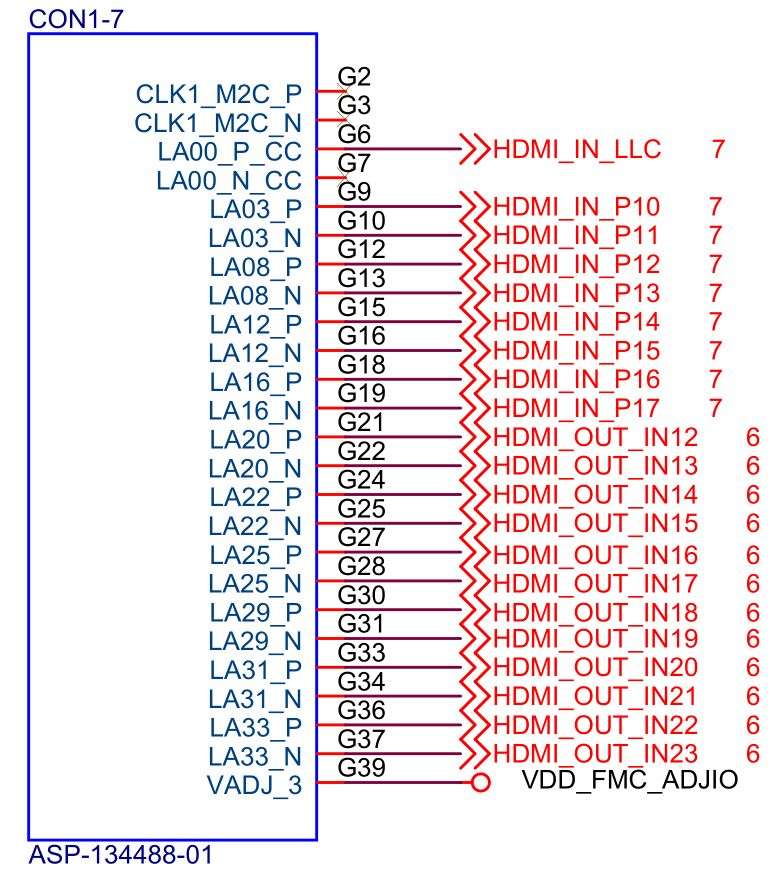

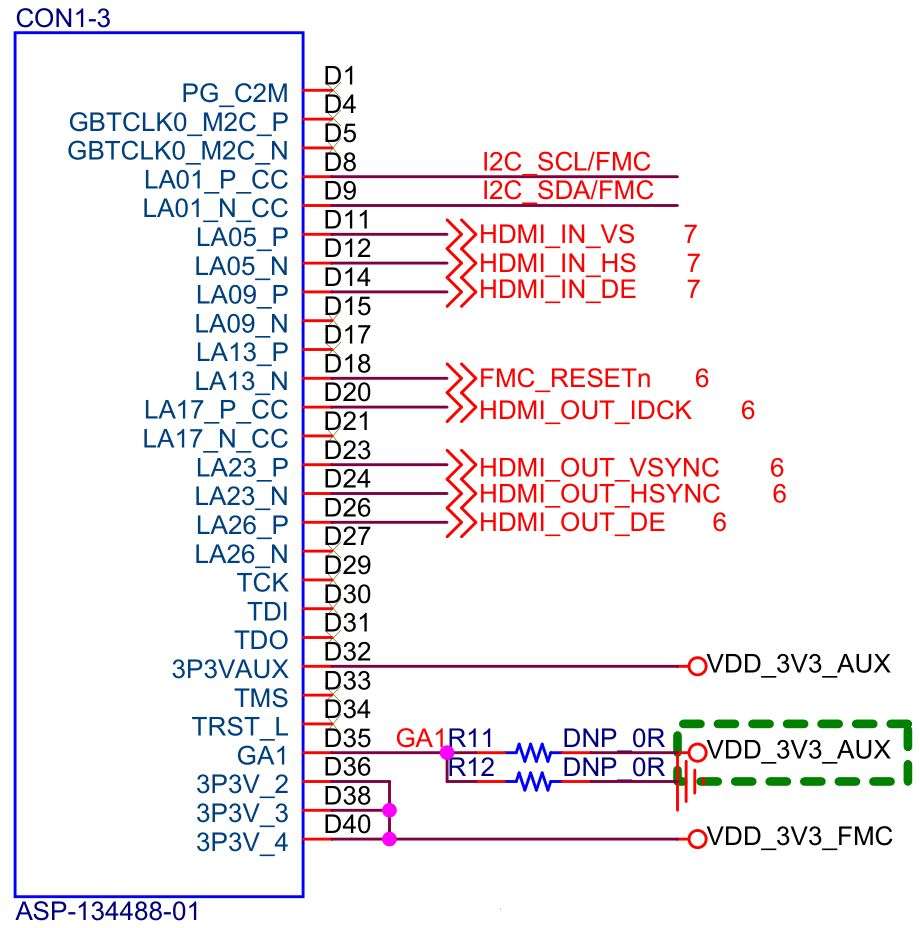

TL7611/9022F FMC 连接器引脚定义 1
TL7611/9022F FMC 连接器引脚定义 2
TL7611/9022F FMC 连接器引脚定义 3
TL7611/9022F FMC 连接器引脚定义 4
发货清单
| 名称 | 数量 | 备注 |
| TL7611/9022F 模块 | 1 个 | ／ |
| 资料光盘 | 1 套 | 赠品 |
技术支持
01
协助底板设计和测试，减少硬件设计失误；
02
协助解决按照用户手册操作出现的异常问题；
03
协助产品故障判定；
04
协助正确编译与运行所提供的源代码；
05
协助进行产品二次开发；
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL7611_9022F模块规格书.pdf | 2022-09-28 |
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL7611_9022F模块产品资料 | 2022-09-14 |
