产品简介
TL8188 模块是基于 B-LINK 工业级模组 BL-R8188EU2 设计的一款 USB WIFI 模块;
可配套创龙 AM335x、AM437x、AM5708、AM5728 等评估板进行使用,缩短开发时间,使产品快速上市。

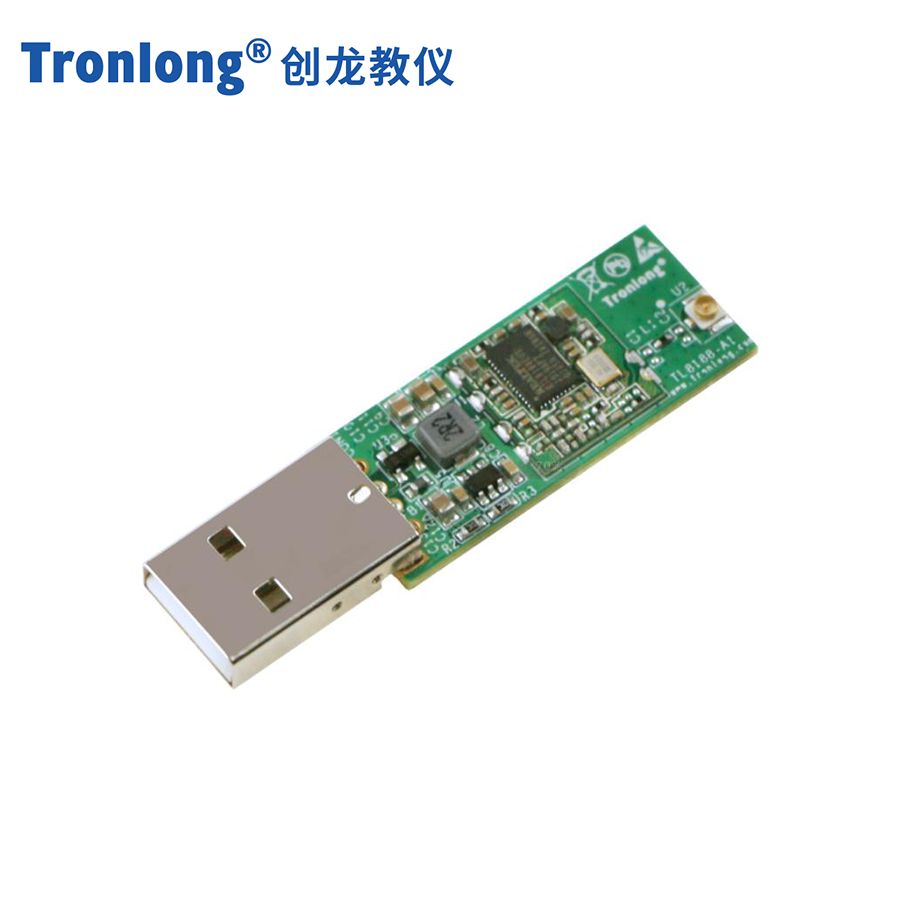

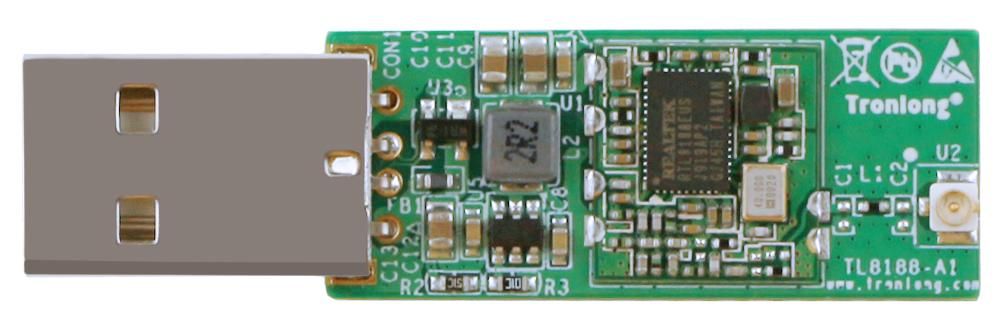

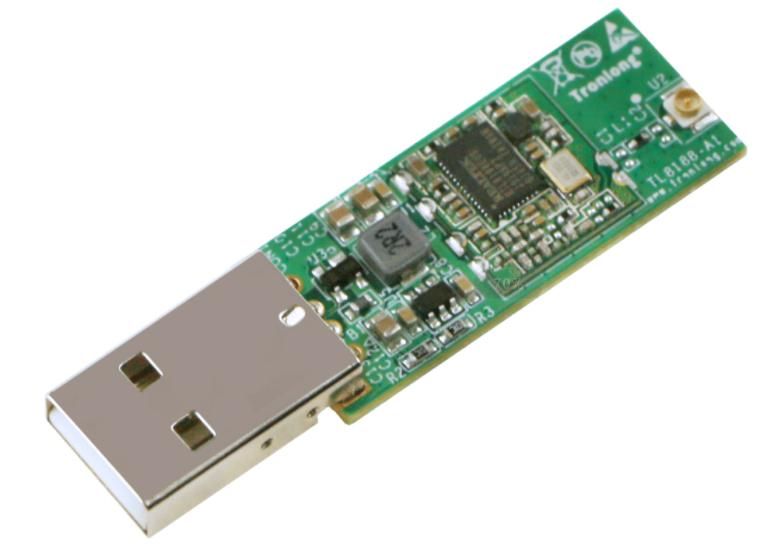

TL8188 模块正面图
TL8188 模块正面图
模组参数
- BL-R8188EU2 模组参数 -
芯片型号 | RTL8188CUS |
总线接口 | USB 2.0 |
网络标准 | IEEE 802.11b,IEEE 802.11g,IEEE 802.11n |
调制方式 | 802.11b: CCK,DQPSK,DBPSK 802.11g:64-QAM,16-QAM,QPSK,BPSK 802.11n:64-QAM,16-QAM,QPSK,BPSK |
传输速率 | 150Mbps(最大值) |
射频功率(典型) | 16dBm@11b,14dBm@11g,13dBm@11n |
覆盖范围 | 室内最远约 100 米,室外最远约 300 米(因环境而异) |
灵敏度 | 1M:-90dBm@8%PER 6M:-88dBm@10%PER 11M:-86dBm@8%PER 54M:-73dBm@10%PER 135M:-68dBm@8%PER |
安全性能 | 支持 WPA-PSK/WPA2-PSK、WPA/WPA2 安全机制和WEP 加密 |
电源参数 | 3.3V +/-0.2V |
工作温度 | -40°C~+85°C |
存储温度 | -40°C~+125°C |
机械尺寸

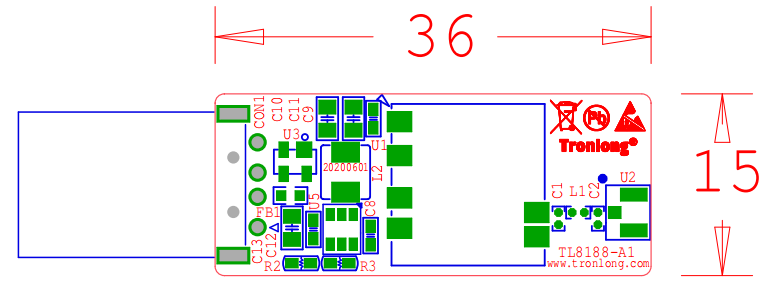

TL8188 模块机械尺寸
发货清单
名称 | 数量 | 备注 |
TL8188 模块 | 1 个 | / |
天线 | 1 根 | 赠品 |
资料光盘 | 1 个 | 赠品 |
技术支持
01
协助底板设计和测试,减少硬件设计失误;
02
协助解决按照用户手册操作出现的异常问题;
03
协助产品故障判定;
04
协助正确编译与运行所提供的源代码;
05
协助进行产品二次开发;
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
资料名称 | 更新时间 | 操作 |
---|---|---|
TL8188模块规格书.pdf | 2022-09-28 |
资料名称 | 更新时间 | 操作 |
---|---|---|
TL8188模块产品资料 | 2022-09-14 |
