产品简介

TL7606P 模块基于 AD7606 芯片进行设计；

AD7606 是 ADI 公司的 16 位、8 通道同步采样 AD 芯片，并行采样率高达 200KSPS；

在电力线路测量和保护系统中，需要对多相输配电网络的大量电流和电压通道进行同步采样，AD7606 是目前电力系统中最常用的 ADC 采样芯片；

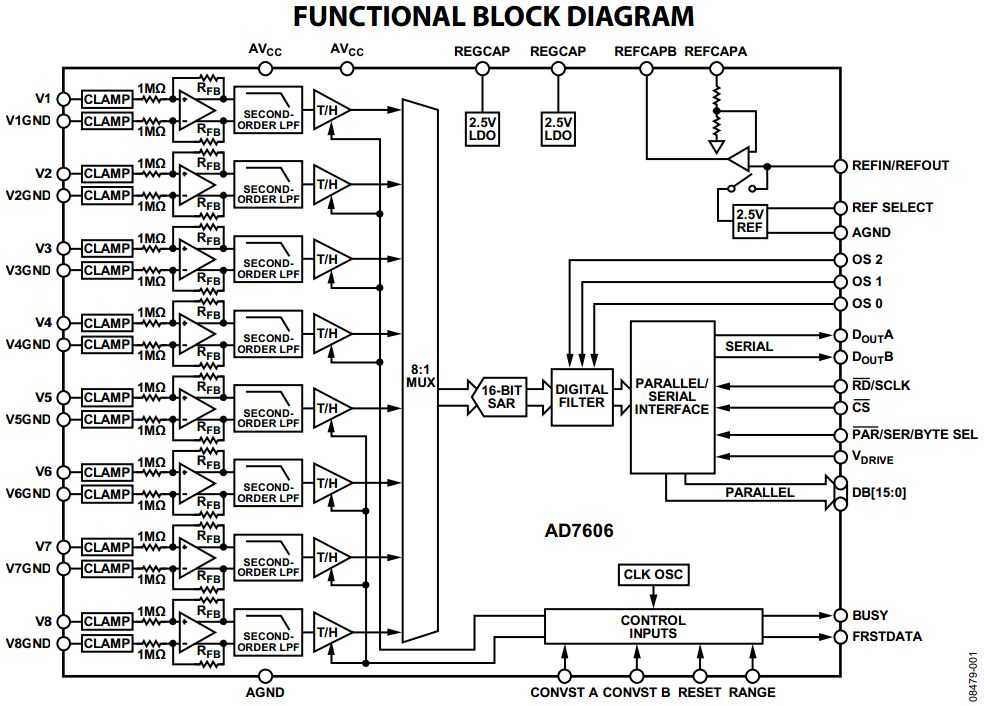

AD7606 片上集成模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位电荷再分配逐次逼近型 ADC 内核、数字滤波器、2.5V 基准电压源及缓冲、高速串行和并行接口；

AD7606 采用 5V 单电源供电，不再需要正负双电源，并支持±10V 或±5V 的双极性信号输入；

可在 Win XP、Win7、Win8、Win10 等多种操作系统中使用，并免装驱动。

所有通道均能以高达 200KSPS 的速率进行采样，同时输入端箝位保护电路可以承受最高达±16.5V 的电压。

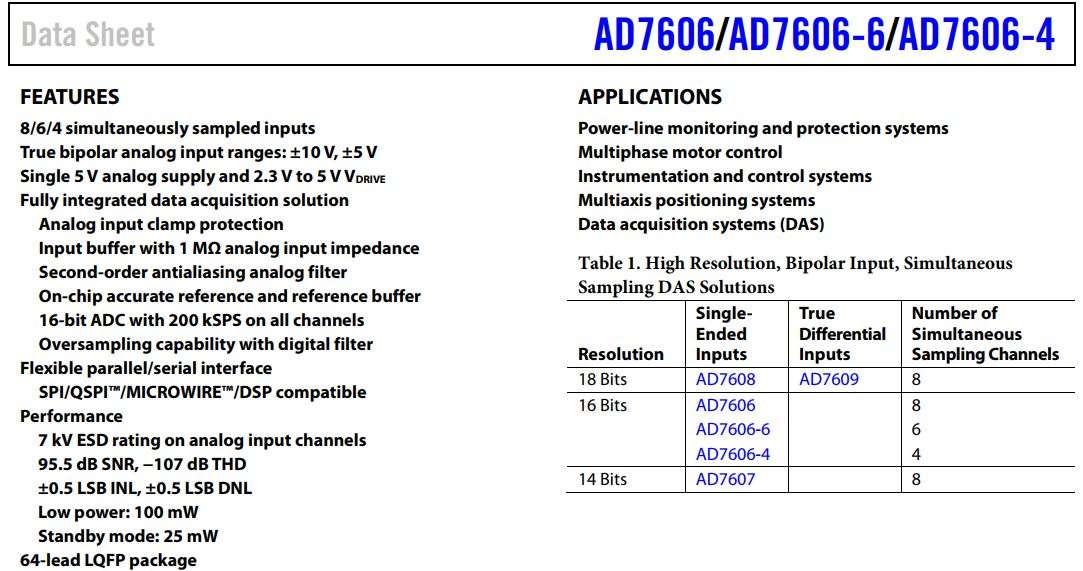

TL7606P模块芯片简介1

TL7606P模块芯片简介2

产品特性

TL7606P 模块与创龙 OMAP-L138、TMS320C6748、AM570x、Zynq-7000 等评估板配套使用，方便用户快速进行产品方案评估与技术预研；

16bit、8 通道、200KSPS 并行采样；支持±10V、±5V 双极性信号输入；支持串行和并行读取方式。

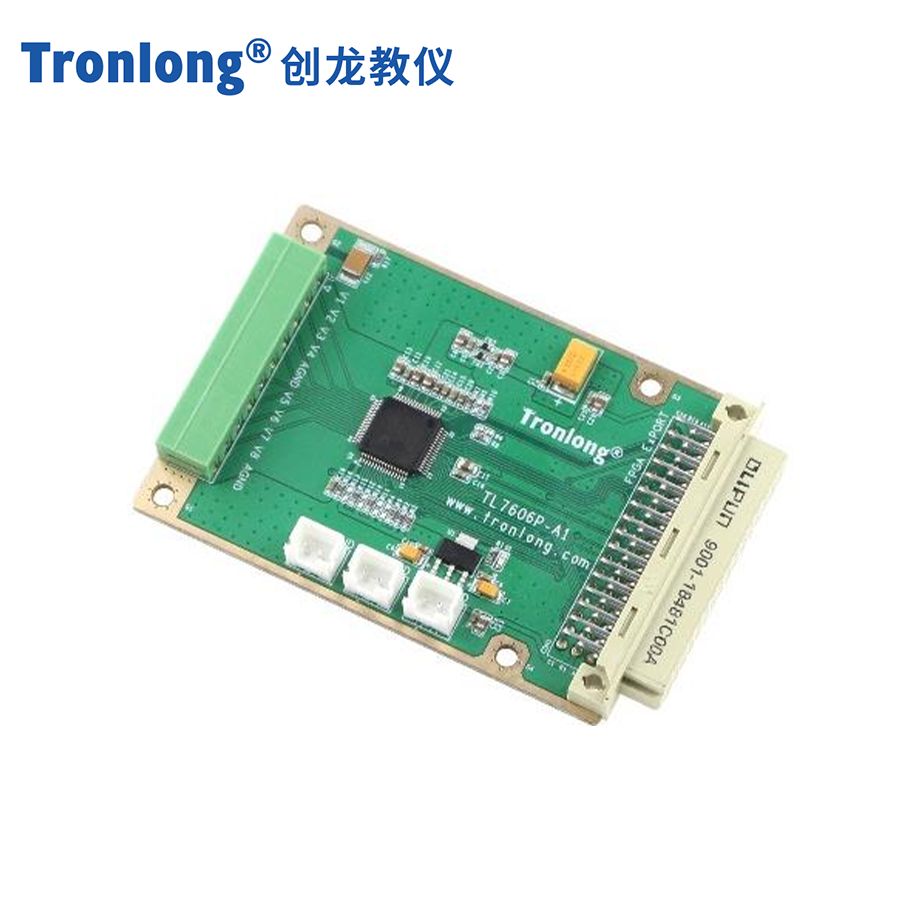

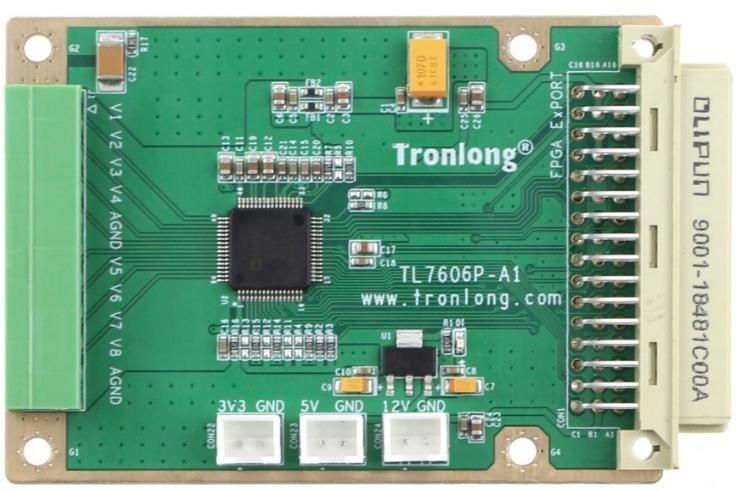

TL7606P模块正面图

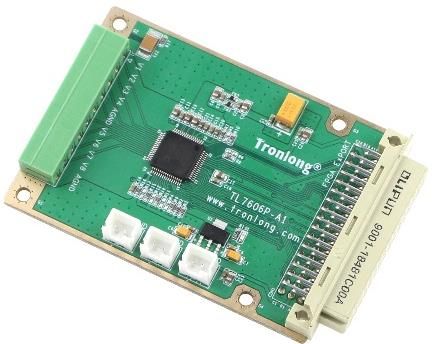

TL7606P模块侧面图

机械尺寸

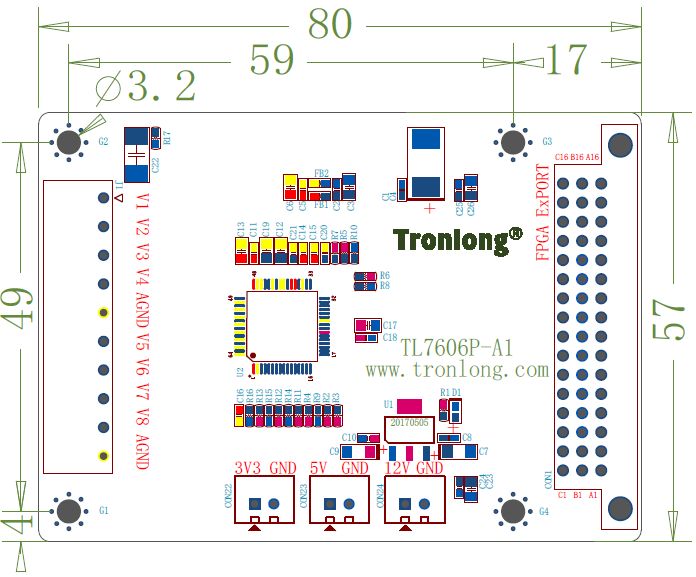

TL7606P模块机械尺寸

引脚定义

TL7606P模块J1接口引脚定义

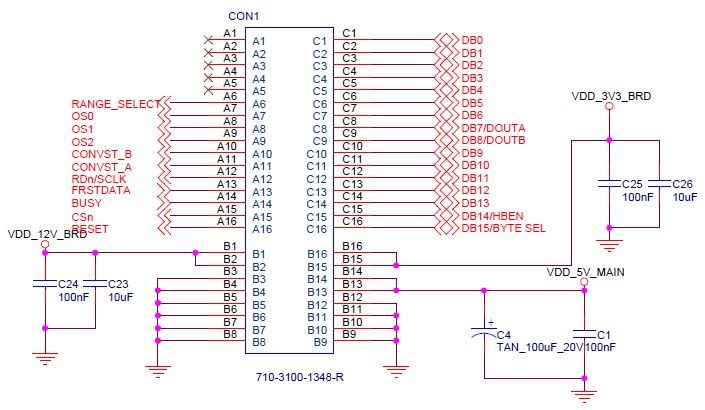

TL7606P模块CON1接口引脚定义

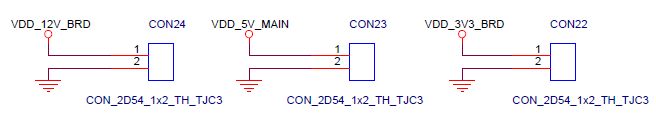

TL7606P模块CON22/CON23/CON24接口引脚定义

TL7606P 本模块可支持串行和并行模式，默认使用并行模式方式；

CON1 为评估板连接接口，J1 为电压信号输入接口；

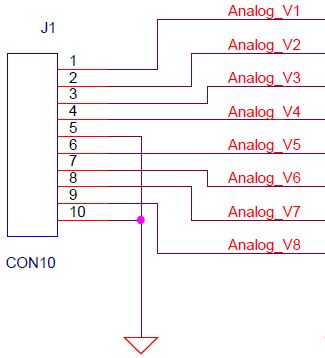

J1 接口信号：V1、V2、V3、V4、AGND、V5、V6、V7、V8、AGND（按顺序从左到右）。
