DSP + ARM + FPGA开发板:TL138F-EasyEVM
产品系列:C6000,Spartan-6,Cortex-A9
匹配课程:《DSP技术与应用》,《FPGA技术与应用》,《ARM技术与应用》
处理器架构:DSP,FPGA,ARM
开发板简介
典型应用领域
软硬件参数
开发资料
电气特性
机械尺寸
产品订购型号
开发板套件清单
技术支持
增值服务
开发板简介
创龙教仪TL138F-EasyEVM开发板是一款基于TI OMAP-L138(定点/浮点DSP C674x + ARM9) + Xilinx Spartan-6 FPGA处理器设计的开发板,由核心板和底板组成;
核心板内部OMAP-L138与Spartan-6通过uPP、EMIFA、I2C通信总线连接;
核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境;
开发板接口资源丰富,引出网口、EMIFA、SATA、USB、LCD等接口,方便用户快速进行产品方案评估与技术预研。

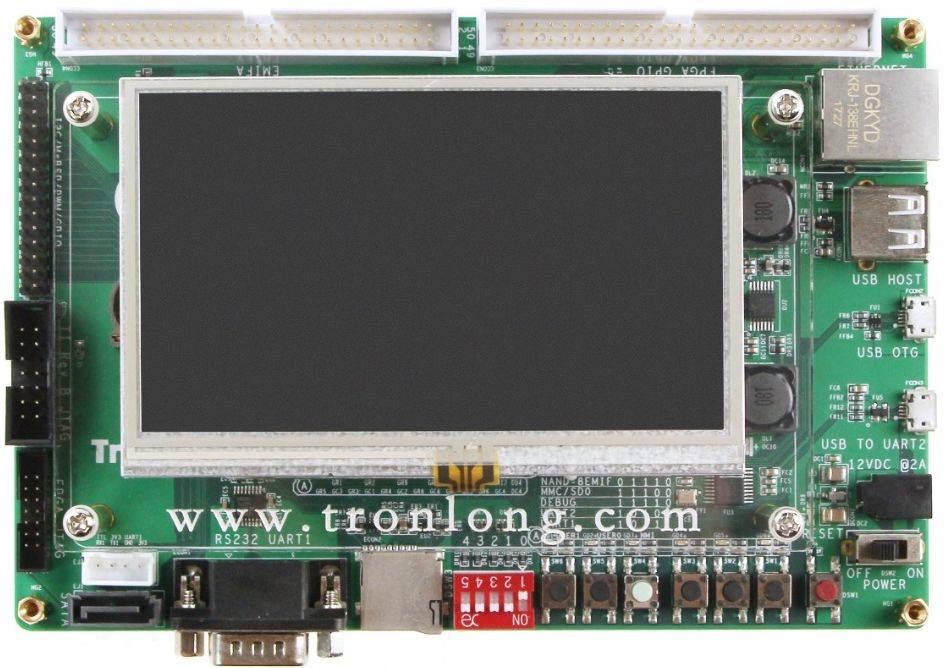

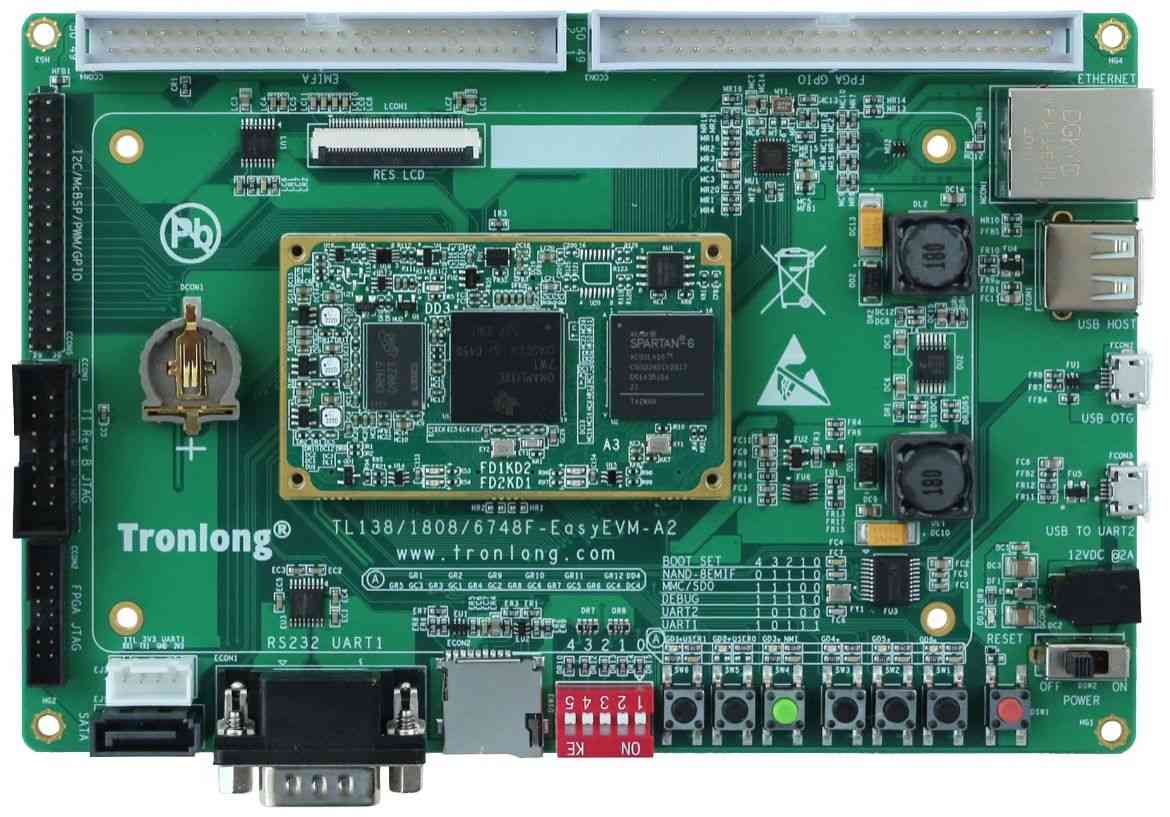

TL138F-EasyEVM开发板正面图1


TL138F-EasyEVM开发板正面图1










TL138F-EasyEVM开发板正面图1


TL138F-EasyEVM开发板正面图2

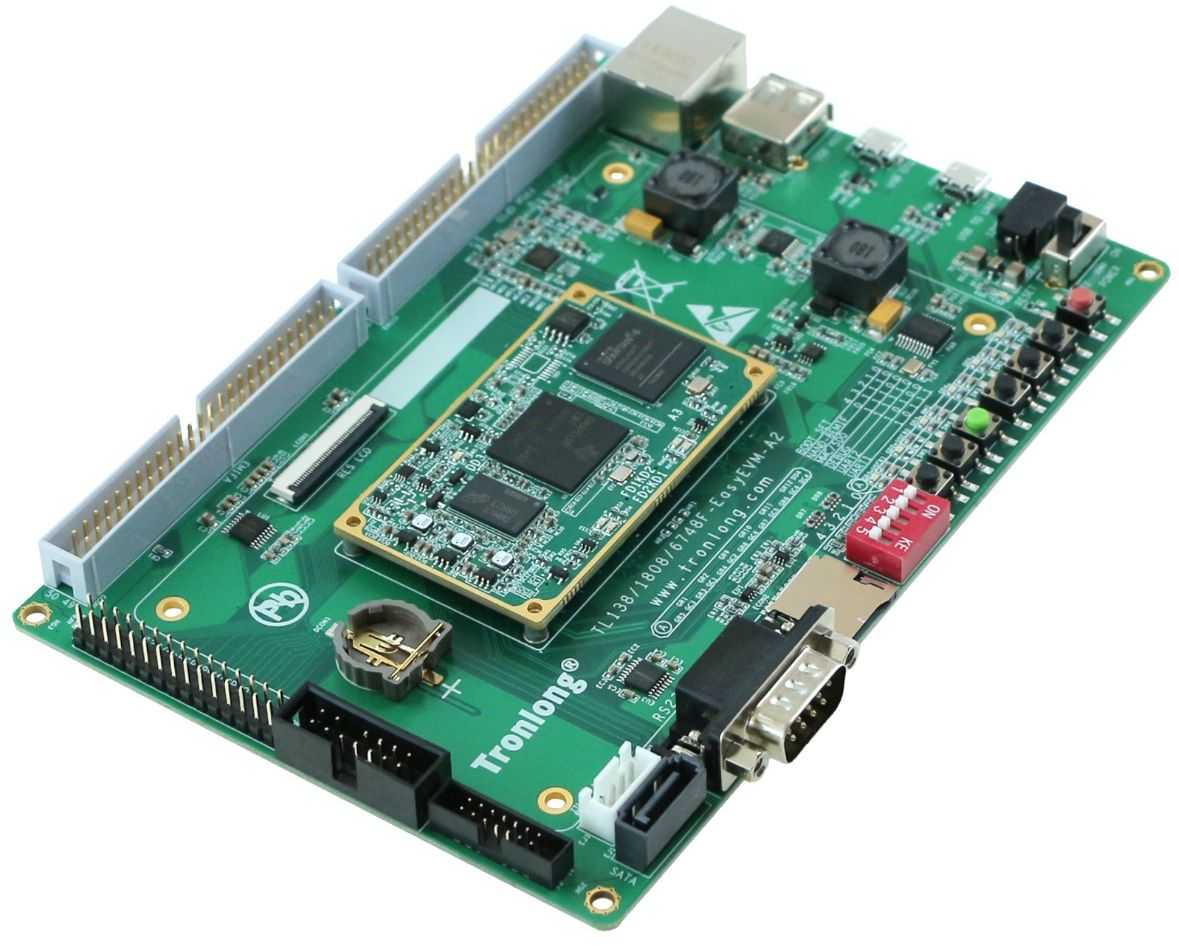

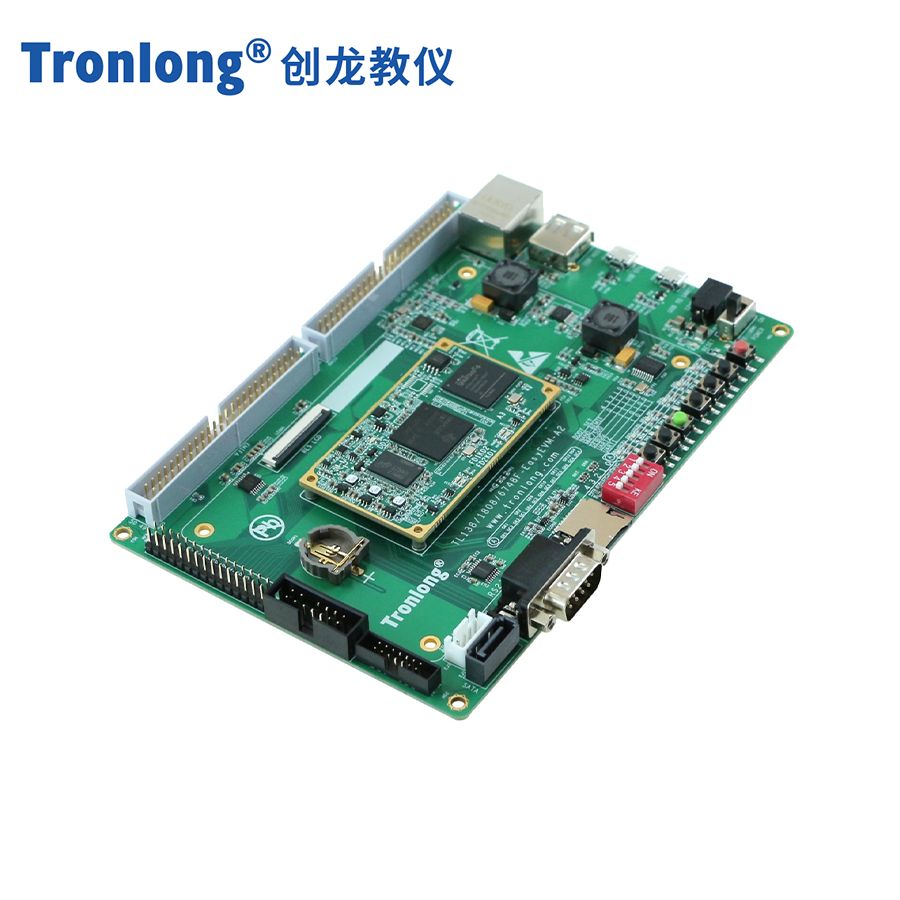

TL138F-EasyEVM开发板斜视图


TL138F-EasyEVM开发板斜视图

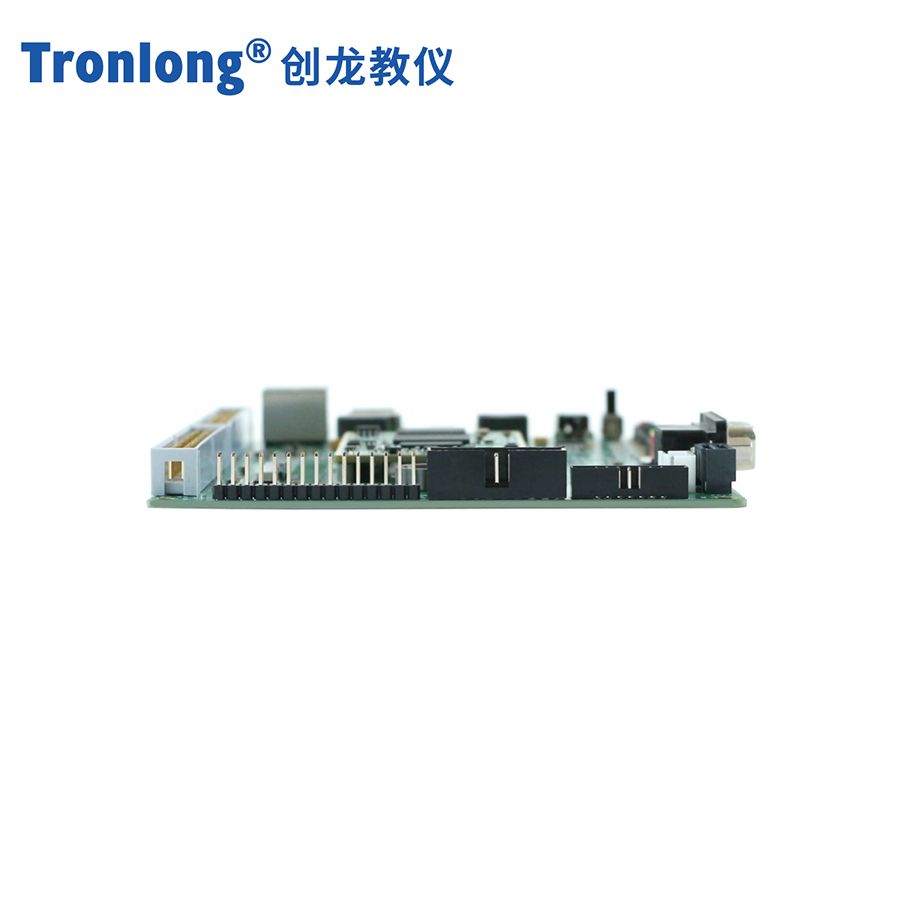

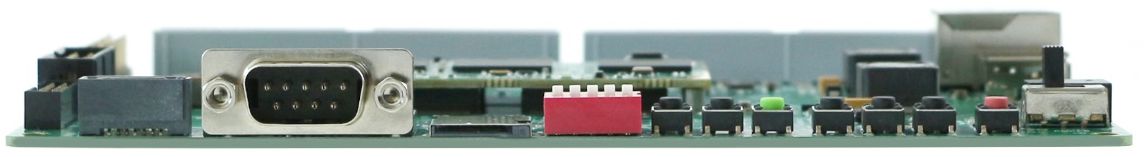

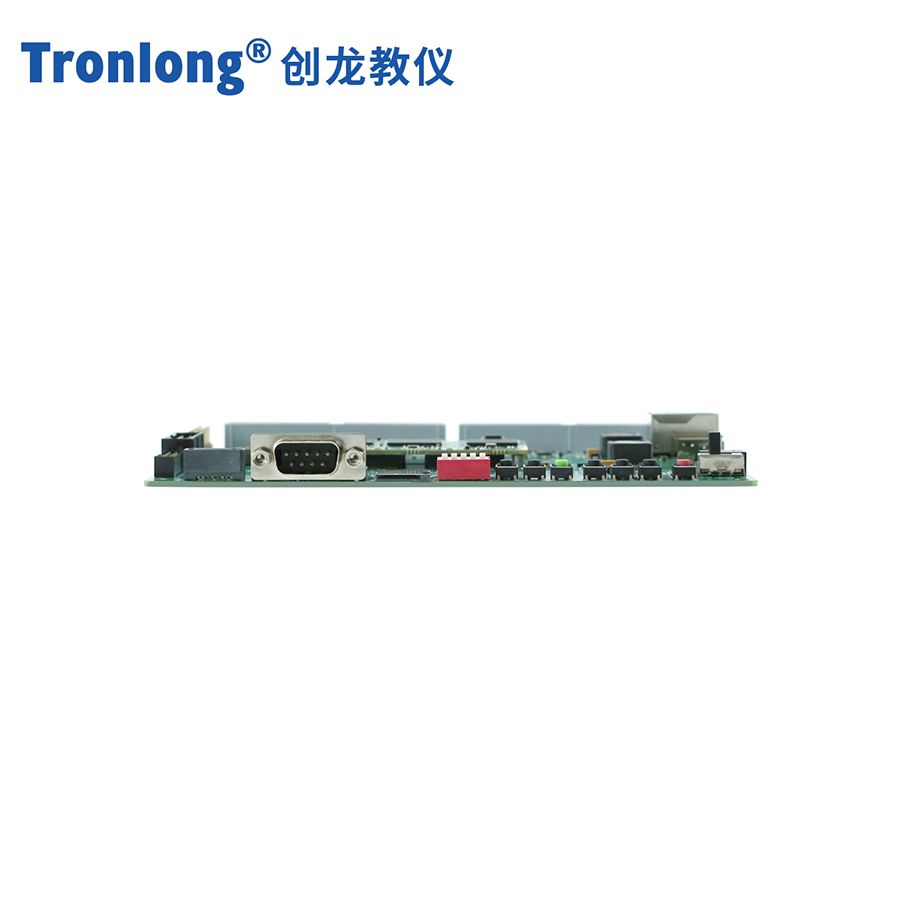

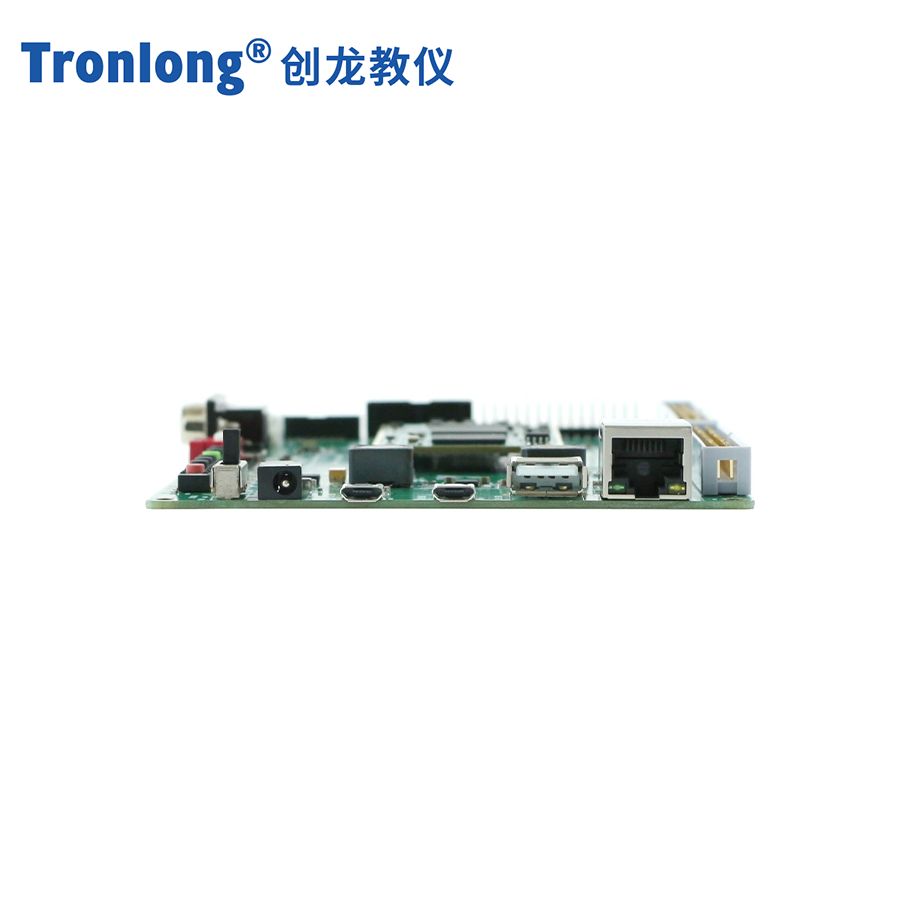

TL138F-EasyEVM开发板侧视图1


TL138F-EasyEVM开发板侧视图1

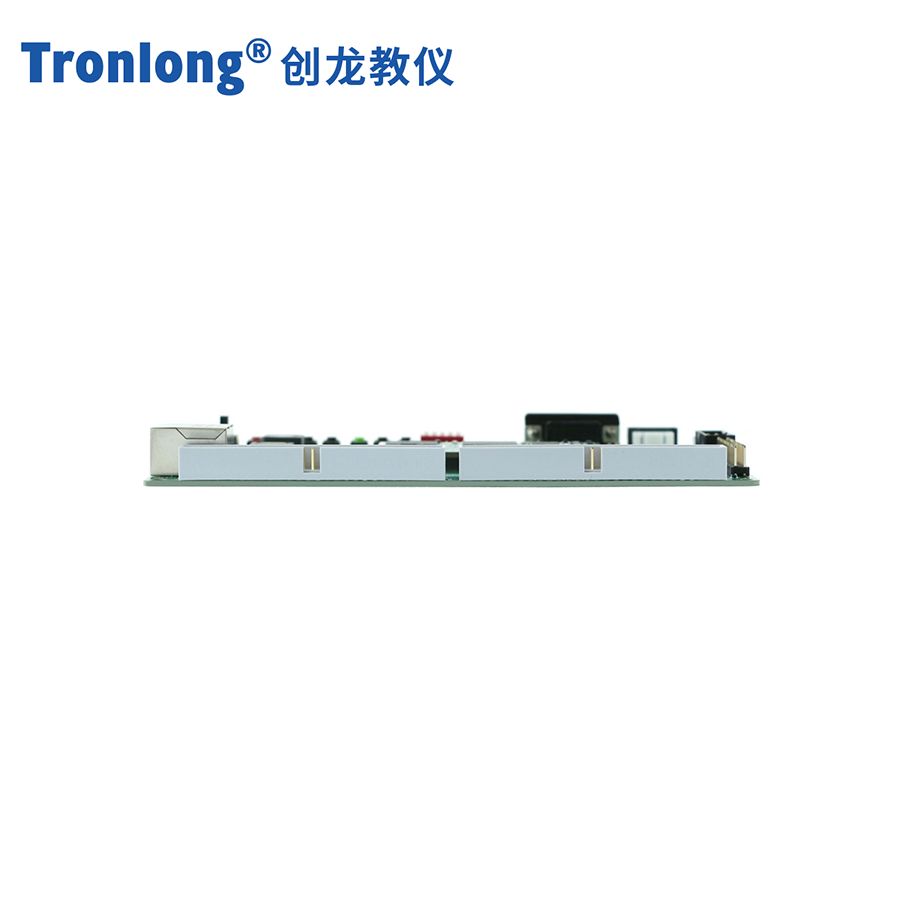

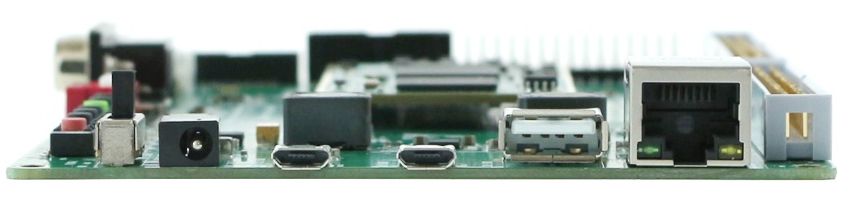

TL138F-EasyEVM开发板侧视图2


TL138F-EasyEVM开发板侧视图2

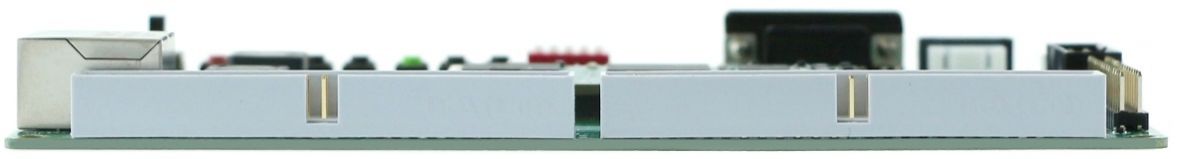

TL138F-EasyEVM开发板侧视图3


TL138F-EasyEVM开发板侧视图3

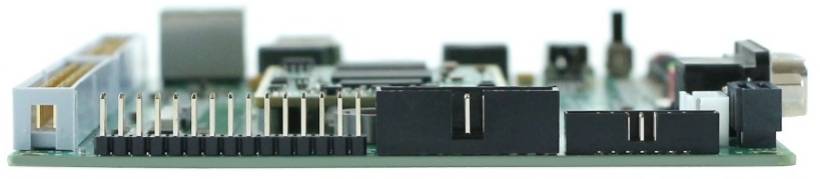

TL138F-EasyEVM开发板侧视图4


TL138F-EasyEVM开发板侧视图4





典型应用领域
· 运动控制
· 电力设备
· 仪器仪表
· 医疗设备
· 通信探测
· 惯性导航
软硬件参数

硬件框图

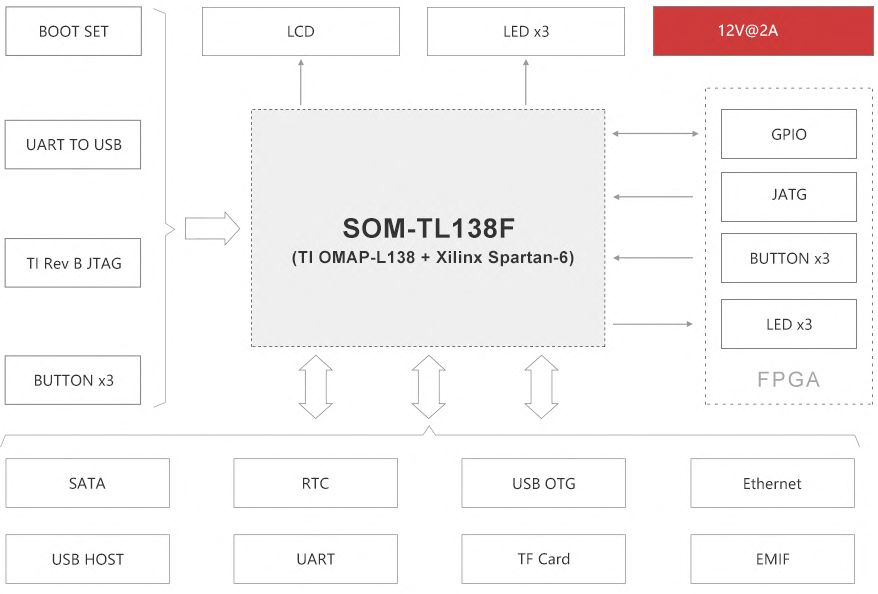

TL138F-EasyEVM开发板硬件框图


TL138F-EasyEVM开发板硬件框图

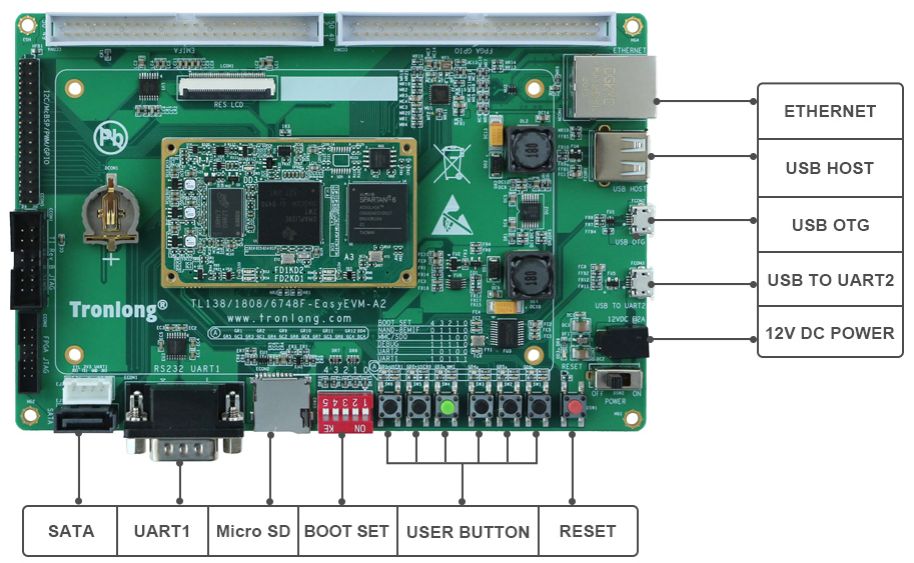

TL138F-EasyEVM开发板硬件资源图解1


TL138F-EasyEVM开发板硬件资源图解1

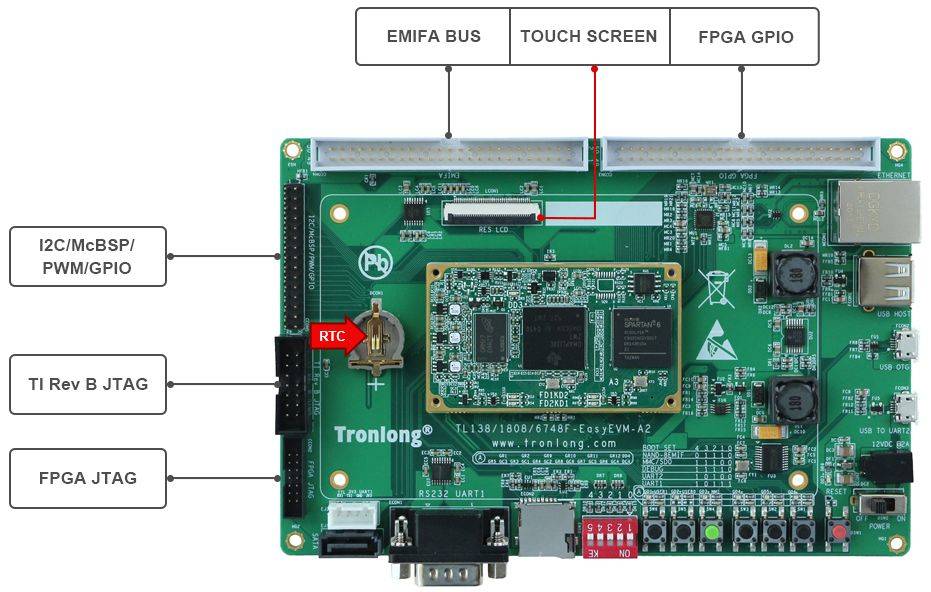

TL138F-EasyEVM开发板硬件资源图解2


TL138F-EasyEVM开发板硬件资源图解2





硬件参数


- OMAP-L138端硬件参数 -


CPUCPU型号:TI OMAP-L138
1x ARM9,主频456MHz
1x DSP C674x,主频456MHz,支持浮点运算
1x PRU-ICSS,含2个PRU(Programmable Real-time Unit)核心
ROM512MByte NAND FLASH
RAM128/256MByte DDR2
B2B Connector2x 80pin公座B2B连接器,2x 80pin母座B2B连接器,间距0.5mm,共320pin
LED2x电源指示灯(核心板1个,底板1个)
5x用户可编程指示灯(核心板2个,底板3个)
KEY1x系统复位按键
2x用户输入按键
1x非屏蔽中断按键
LCD1x LCD RES电阻触摸屏接口,40pin FFC连接器,间距0.5mm
SD1x Micro SD接口
RTC1x RTC座,适配纽扣电池CR1220(3V不可充)
SATA1x 7pin SATA硬盘接口
Ethernet1x MII,RJ45接口,10/100M自适应
USB1x USB 2.0 OTG接口
1x USB 1.1 HOST接口
UART1x Debug UART,UART2,Micro USB接口
1x RS232 UART,UART1,DB9接口,并引出4线TTL排针(TXD、RXD、3V3、GND)
IO1x IDC3简易牛角座,2x 25pin规格,间距2.54mm,EMIFA拓展信号
1x排针接口,2x 15pin规格,间距2.54mm,含I2C、McBSP、PWM、FPGA差分IO等拓展信号
JTAG1x 14pin TI Rev B JTAG接口,间距2.54mm
BOOT SET1x 5bit启动方式选择拨码开关
SWITCH1x电源拨动开关
POWER1x 12V2A直流输入DC-417电源接口,可适配外径4.4mm、内径1.65mm电源插头


备注:B2B、电源、指示灯等部分硬件资源,OMAP-L138Spartan-6共用。






Spartan-6端硬件参数


FPGAXilinx Spartan-6 XC6SLX16/XC6SLX45-2CSG324I
ROM64Mbit SPI FLASH
LED5x用户可编程指示灯(核心板2个,底板3个)
KEY2x用户输入按键
IO1x IDC3简易牛角座,2x 25pin规格,间距2.54mm
JTAG1x 14pin JTAG接口,间距2.0mm





软件参数


ARM端软件支持裸机,Linux-3.3
DSP端软件支持裸机,SYS/BIOS
CCS版本号CCS5.5
图形界面开发工具Qt
双核通信组件支持SysLink、TL_IPC、IPClite
软件开发套件提供MCSDK
ISE版本号ISE14.7
Linux驱动支持NAND FLASHDDR2
SPI FLASHI2C EEPROM
MMC/SDSATA
USB 1.1 HOSTUSB 2.0 OTG
LEDKEY
RS232RS485
UART TL16C754CCAN MCP2515
AUDIO TLV320AIC3106Ethernet LAN8710 MII
Ethernet LAN8720 RMIIVGA CS7123
4.3in Touch Screen LCD7in Touch Screen LCD
ADC AD7606ADC ADS8568
DAC AD5724RTC
CMOS Sensor OV2640Video Decoder TVP5147
USB MouseUSB Keyboard



开发资料
    提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
    提供系统固化镜像、内核驱动源码、文件系统源码,以及丰富的Demo程序;
    提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;
    提供丰富的入门教程、开发案例,含OMAP-L138与FPGA通信案例;
    提供详细的DSP + ARM双核通信教程,完美解决双核开发瓶颈。
开发案例主要包括:
· SYS/BIOS开发案例
· StarterWare裸机开发案例
· FPGA开发案例
· SysLink、IPClite双核开发案例
· PRU开发案例
· Qt开发案例
· uPP、EMIFA通信开发案例
· DSP算法开发案例




电气特性

工作环境



环境参数最小值典型值最大值
核心板工作温度-40°C/85°C
核心板工作电压/3.3V/
开发板工作电压/12.0V/






功耗测试

类别工作状态电压典型值电流典型值功耗典型值
核心板状态13.3V0.29A0.97W
状态23.3V0.43A1.42W
开发板状态112.0V0.12A1.39W
状态212.0V0.17A1.99W

备注:功耗测试数据与具体应用场景有关,仅供参考。

状态1:开发板不接入外接模块,系统启动后,ARM端不运行程序,DSP端运行LED测试程序,FPGA端运行LED测试程序。

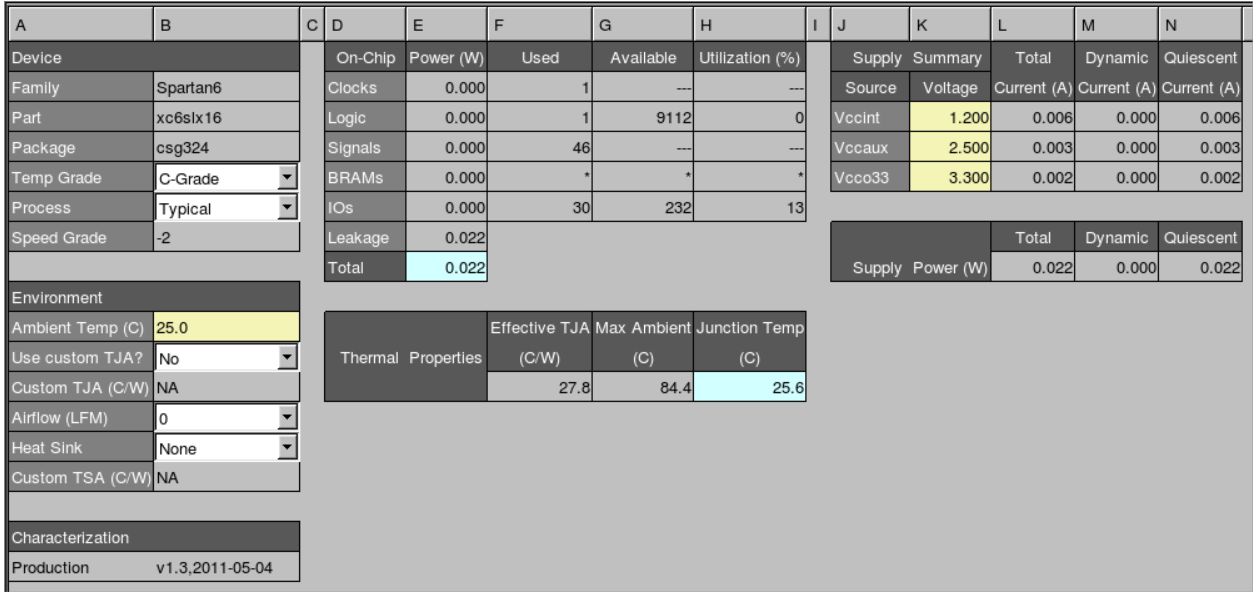

状态2:开发板不接入外接模块,系统启动后,ARM端运行DDR压力读写测试程序,ARM9核心的资源使用率约为100%,DSP端加载运行FFT算法程序,C674x核心的资源使用率约为100%。FPGA端运行EMIFA测试程序,电源估算功率为0.022W,资源利用率如下所示。




TL138F-EasyEVM开发板功耗测试


TL138F-EasyEVM开发板功耗测试




机械尺寸


核心板开发板底板
PCB尺寸38.6mm*66mm110mm*165mm
PCB层数8层4层
PCB板厚1.6mm1.6mm
安装孔数量4个4个

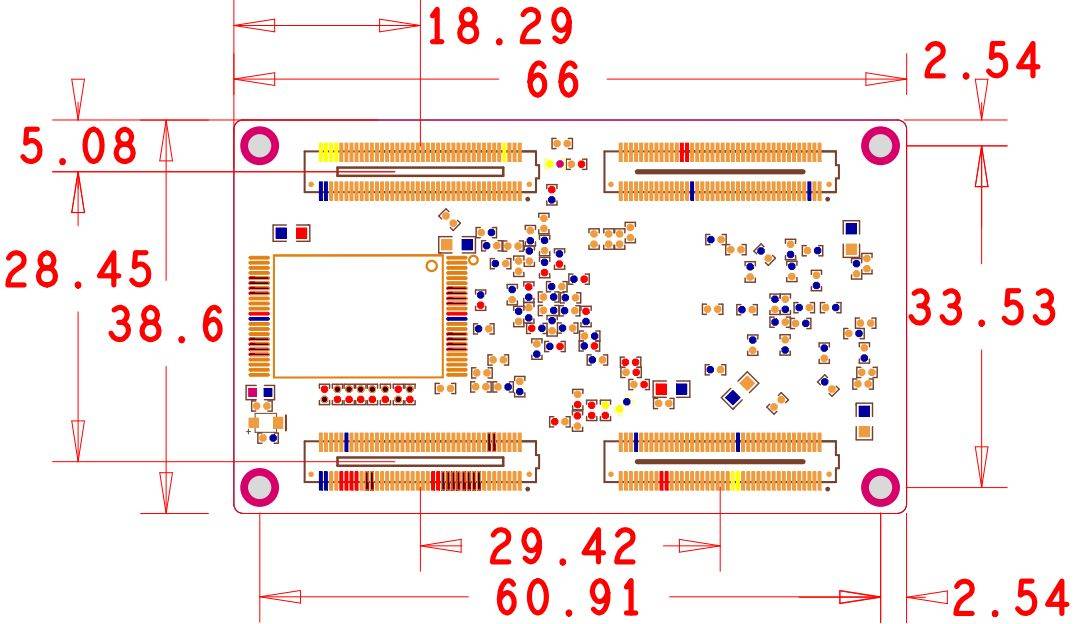

TL138F-EasyEVM核心板机械尺寸图


TL138F-EasyEVM核心板机械尺寸图

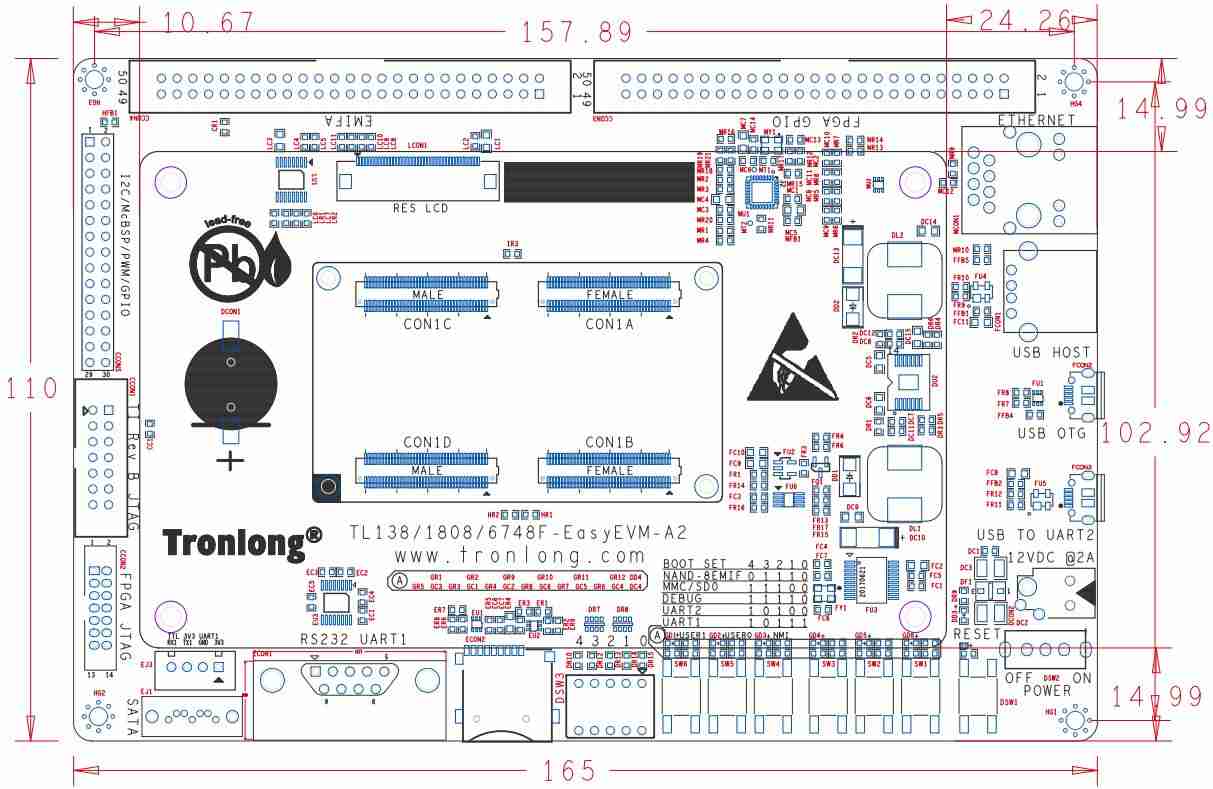

TL138F-EasyEVM开发板底板机械尺寸图


TL138F-EasyEVM开发板底板机械尺寸图




产品订购型号
型号CPU/FPGACPU主频NAND
FLASH
DDR2
TL138F-EasyEVM-A2-4-4GN1GD2S16-I-A3OMAP-L138/XC6SLX16456MHz512MB128MB
TL138F-EasyEVM-A2-4-4GN2GD2S45-I-A3OMAP-L138/XC6SLX45456MHz512MB256MB


备注:标配TL138F-EasyEVM-A2-4-4GN1GD2S16-I-A3,其他型号请与相关销售人员联系。

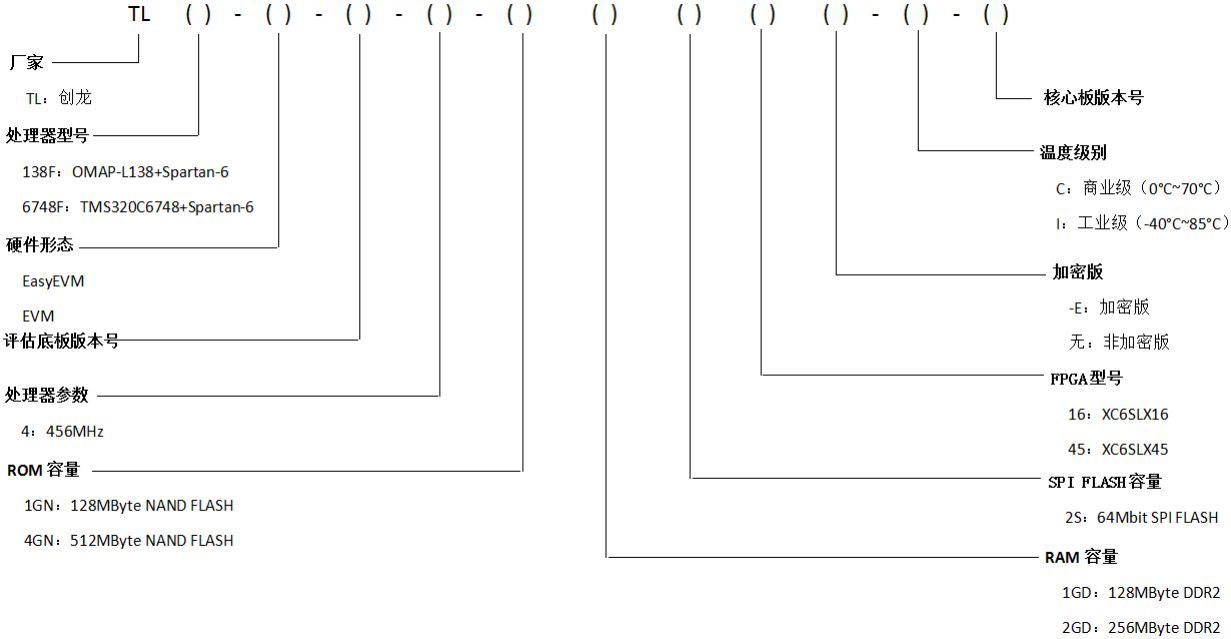

型号参数解释



TL138F-EasyEVM开发板型号参数解释


TL138F-EasyEVM开发板型号参数解释




开发板套件清单
名称数量备注
TL138F-EasyEVM开发板1个/
12V2A电源适配器1个赠品
资料光盘/U盘1套赠品
4.3英寸LCD显示屏1个赠品
Micro SD系统卡1个赠品
读卡器1个赠品
直连网线1条赠品
Micro USB线1条赠品
Micro OTG转接头1个赠品


技术支持
01 协助底板设计和测试,减少硬件设计失误;
02 协助解决按照用户手册操作出现的异常问题;
03 协助产品故障判定;
04 协助正确编译与运行所提供的源代码;
05 协助进行产品二次开发;
06 提供长期的售后服务。
增值服务
主板定制设计
主板定制设计
核心板定制
核心板定制
嵌入式软件开发
嵌入式软件开发
项目合作开发
项目合作开发
技术培训
技术培训
