DSP C6000嵌入式开发板:TL6748-EVM
产品系列:C6000
匹配课程:《DSP技术与应用》
处理器架构:DSP
开发板简介
典型应用领域
软硬件参数
开发资料
电气特性
产品机械尺寸
产品订购型号
开发板套件清单
技术支持
增值服务
开发板简介

TL6748-EVM是一款基于TI TMS320C6748定点/浮点DSP C674x处理器设计的开发板,由核心板和底板组成;
核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境;
开发板接口资源丰富,引出网口、uPP、EMIFA、SATA、USB、LCD、VGA等接口,方便用户快速进行产品方案评估与技术预研。

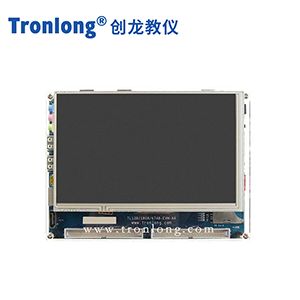

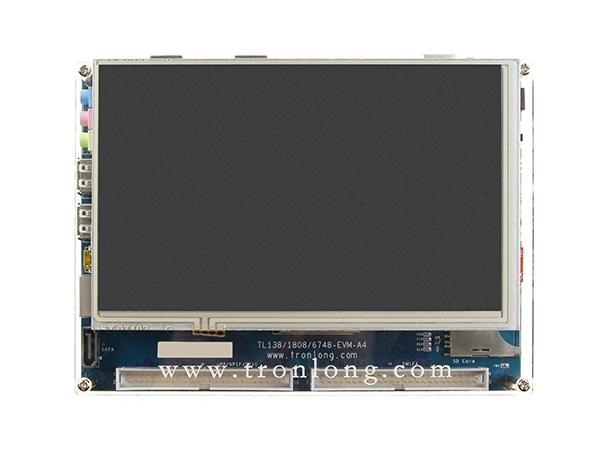

TL6748-EVM开发板正面图1


TL6748-EVM开发板正面图1







TL6748-EVM开发板正面图2

TL6748-EVM开发板正面图2

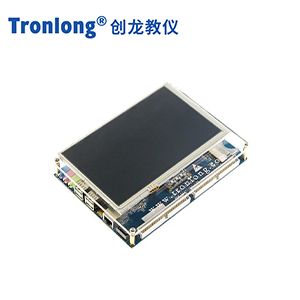

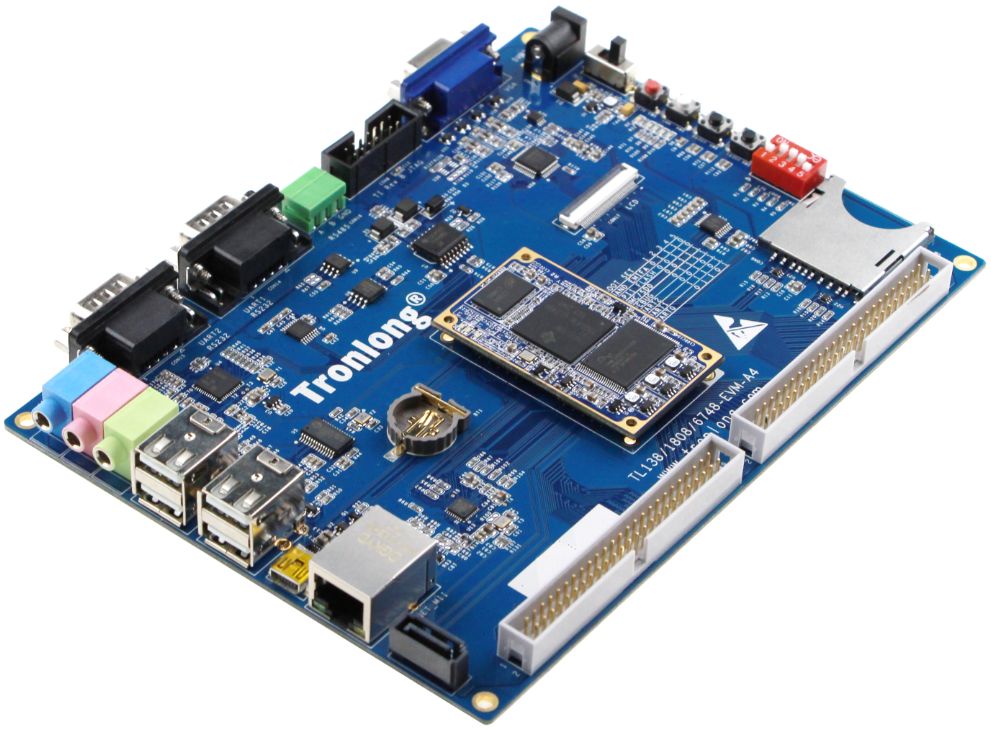

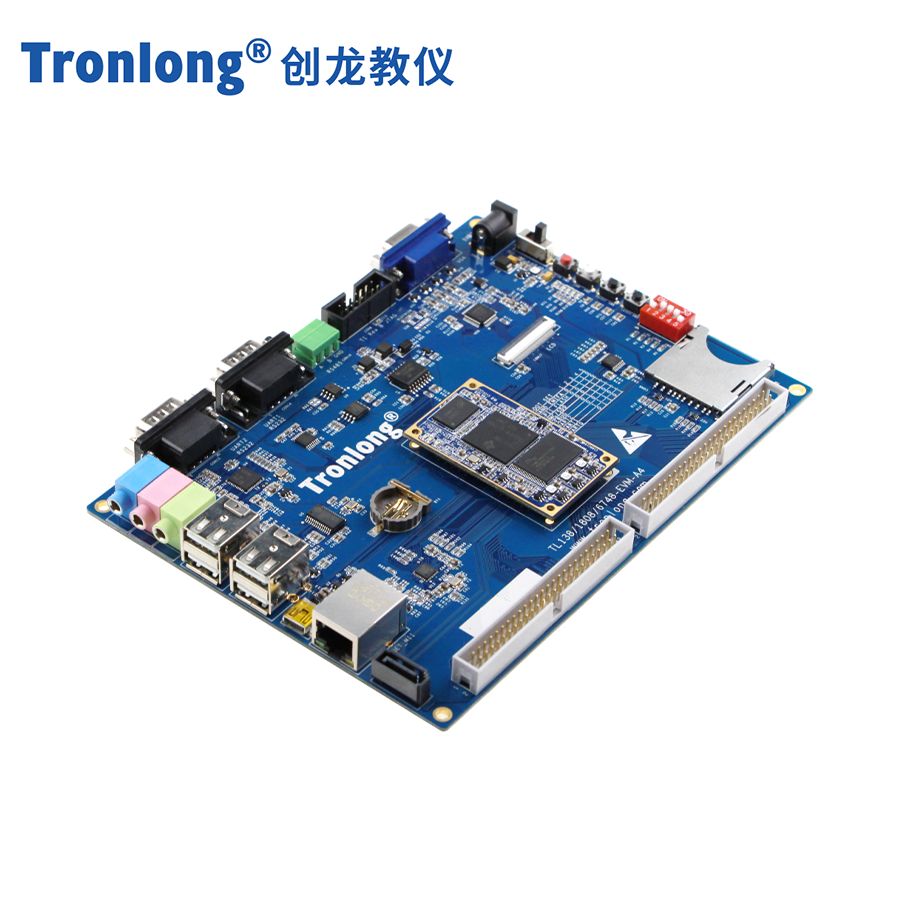

TL6748-EVM开发板斜视图


TL6748-EVM开发板斜视图

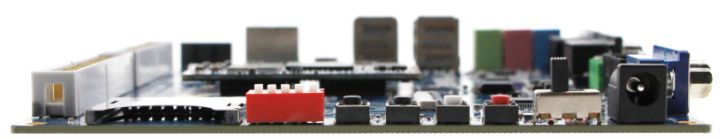

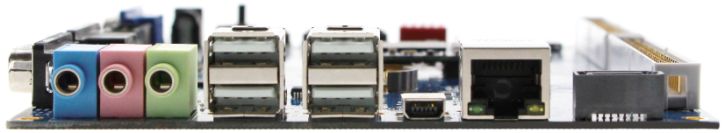

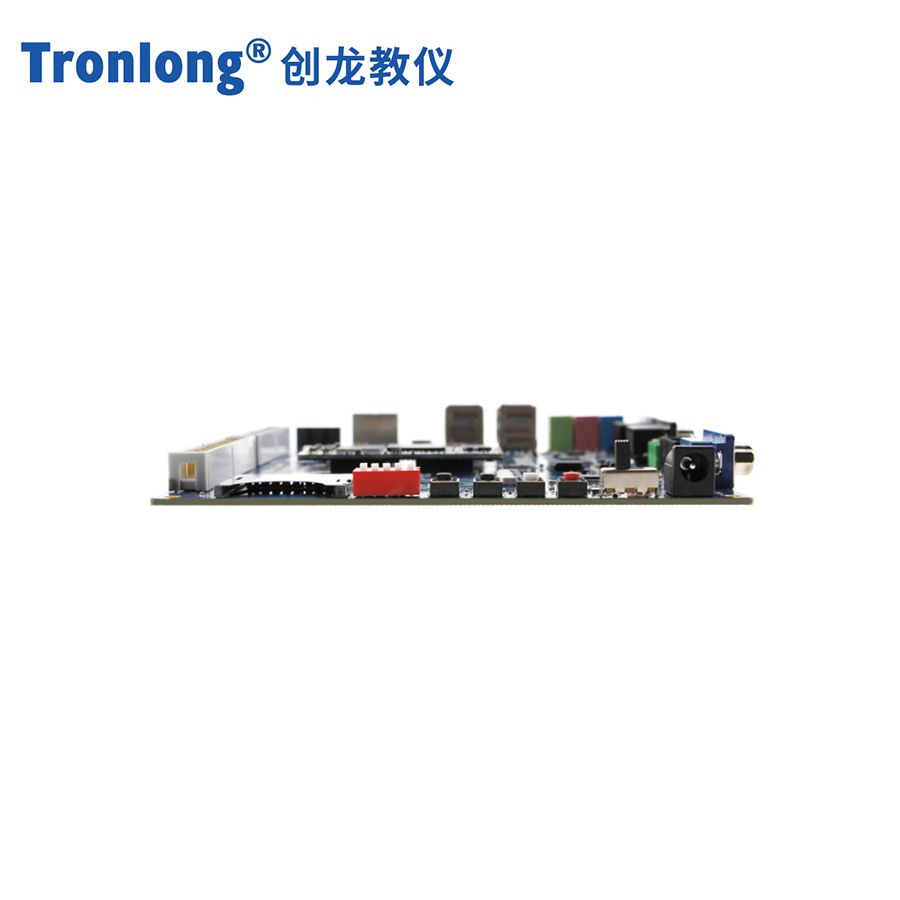

TL6748-EVM开发板侧视图1


TL6748-EVM开发板侧视图1

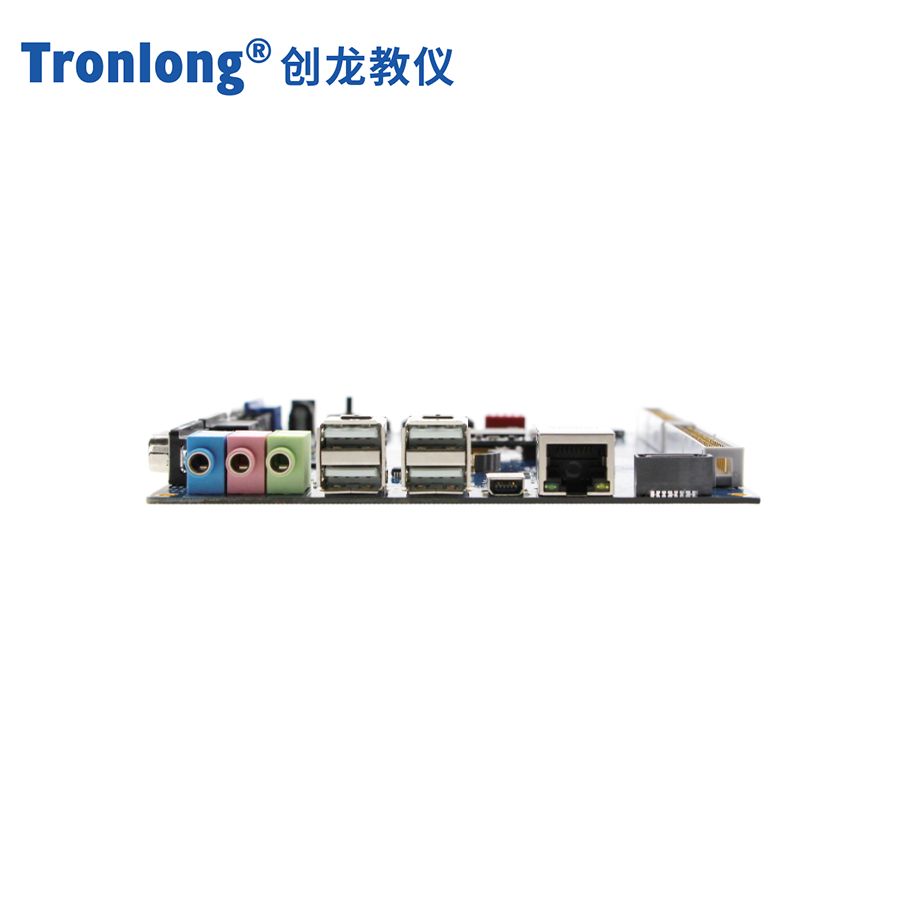

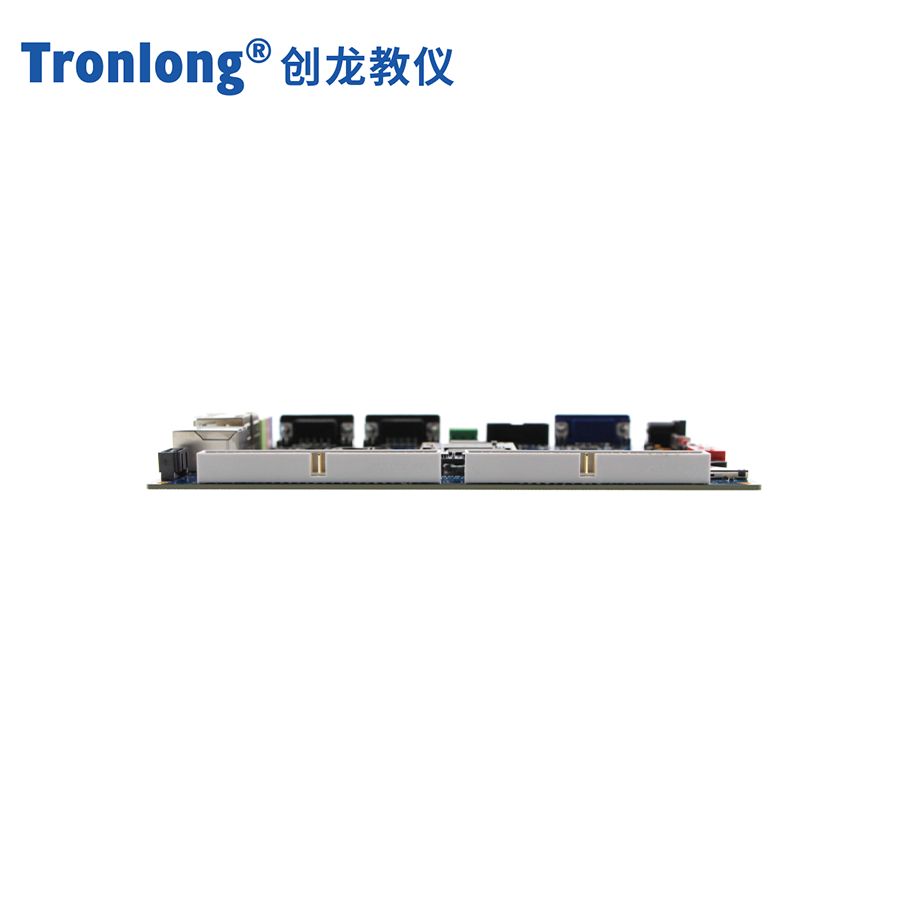

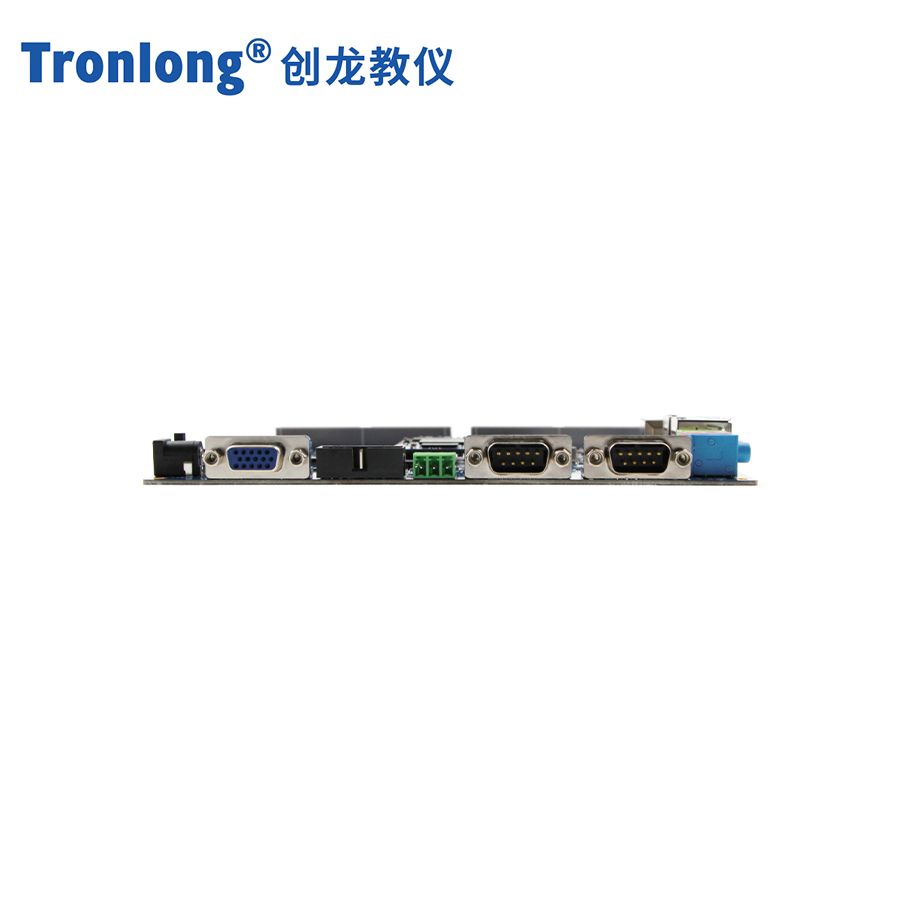

TL6748-EVM开发板侧视图2


TL6748-EVM开发板侧视图2

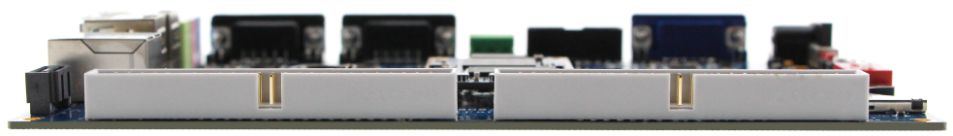

TL6748-EVM开发板侧视图3


TL6748-EVM开发板侧视图2

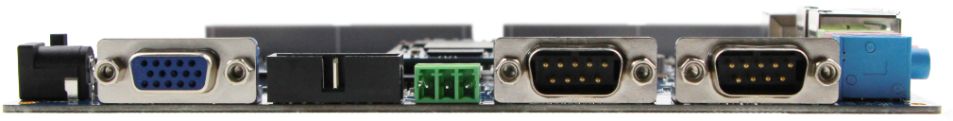

TL6748-EVM开发板侧视图4


TL6748-EVM开发板侧视图4




典型应用领域
· 运动控制
· 电力设备
· 仪器仪表
· 医疗设备
· 通信探测
· 惯性导航
软硬件参数

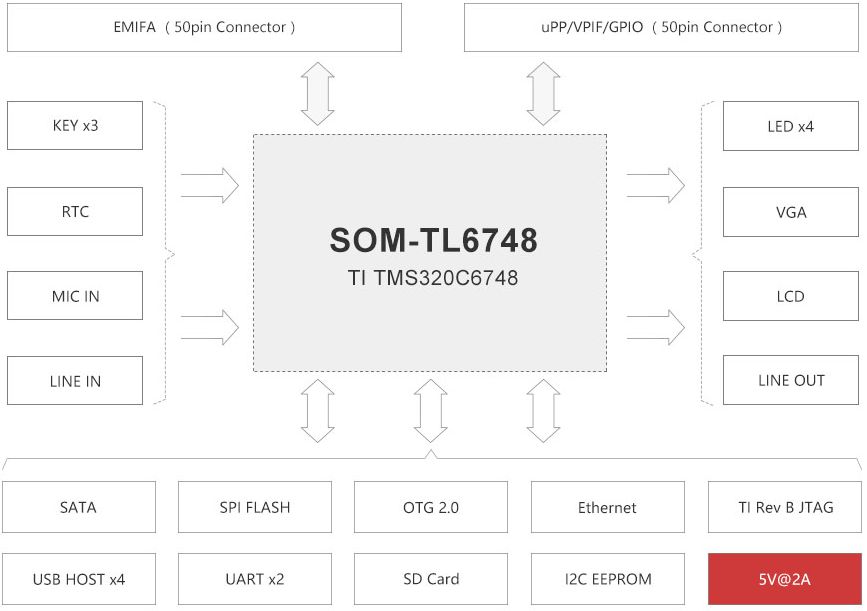

硬件框图


TL6748-EVM开发板硬件框图


TL6748-EVM开发板硬件框图

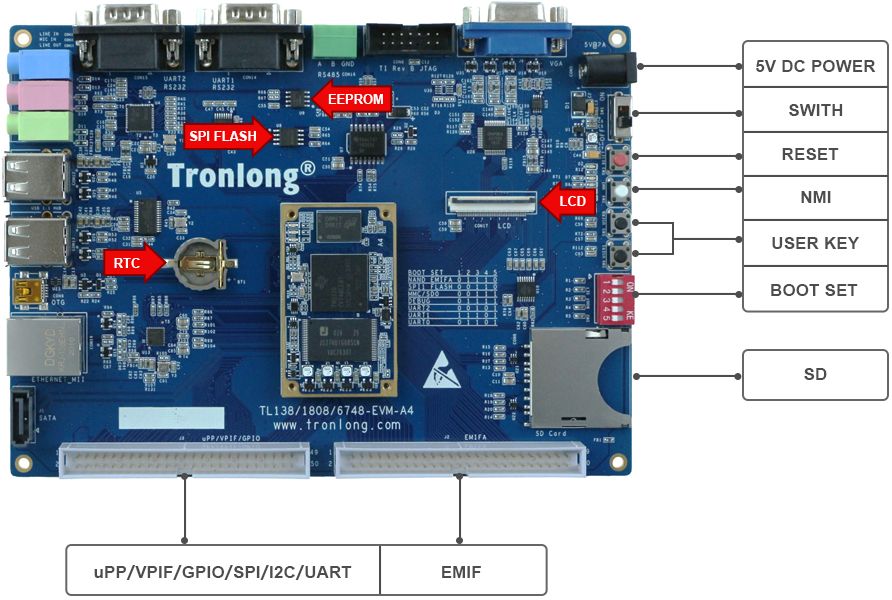

TL6748-EVM开发板硬件资源图解1


TL6748-EVM开发板硬件资源图解1

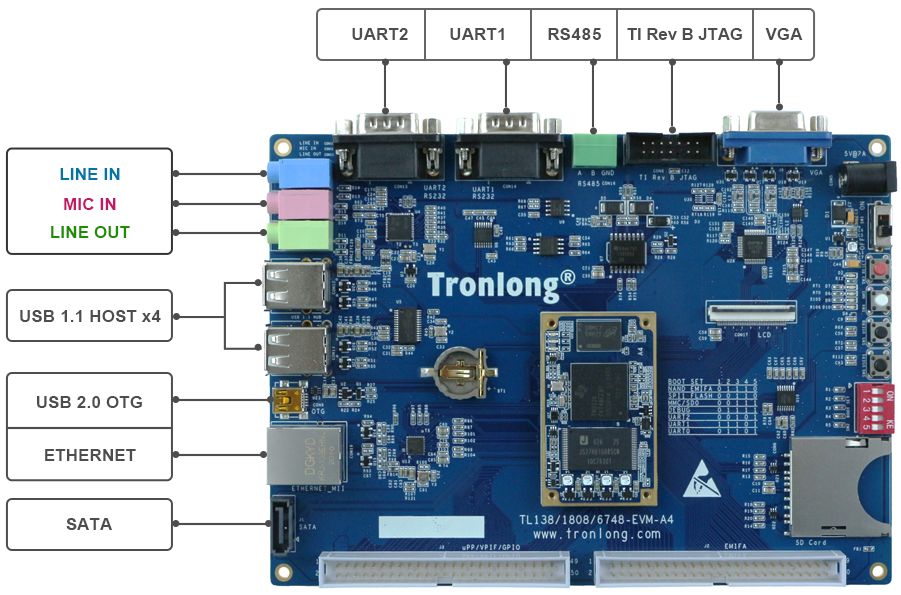

TL6748-EVM开发板硬件资源图解2


TL6748-EVM开发板硬件资源图解2







硬件参数


CPUCPU型号:TI C6000 DSP TMS320C6748
1x DSP C674x,主频456MHz,支持浮点运算
1x PRU-ICSS,含2个PRU(Programmable Real-time Unit)核心
ROM128/512MByte NAND FLASH
1x 32Mbit SPI FLASH
1x 2Kbit EEPROM
RAM128/256MByte DDR2
B2B Connector2x 50pin公座B2B连接器,2x 50pin母座B2B连接器,间距0.5mm,共200pin
LED2x电源指示灯(核心板1个,底板1个)
6x用户可编程指示灯(核心板2个,底板4个)
KEY1x系统复位按键
1x非屏蔽中断按键
2x用户输入按键
DISPLAY1x VGA OUT接口
1x LCD RES电阻触摸屏接口,40pin FFC连接器,间距0.5mm
SD1x SD卡接口
RTC1x RTC座,适配纽扣电池CR1220(3V不可充)
SATA1x 7pin SATA硬盘接口
Ethernet1x MII,RJ45接口,10/100M自适应
USB1x USB 2.0 OTG接口
4x USB 1.1 HOST接口,通过USB HUB拓展得到
AUDIO1x 3.5mm LINE IN音频输入接口
1x 3.5mm MIC IN音频输入接口
1x 3.5mm LINE OUT音频输出接口
UART1x RS232 UART,UART2,DB9接口
1x RS232 UART,UART1,DB9接口
1x RS485 UART,UART1,3pin 3.81mm绿色端子方式
IO2x IDC3简易牛角座,2x 25pin规格,间距2.54mm,包含uPP、EMIFA、VPIF、GPIO、SPI、I2C、UART等拓展信号
JTAG1x 14pin TI Rev B JTAG接口
BOOT SET1x 5bit启动方式选择拨码开关
SWITCH1x电源拨动开关
POWER1x 5V2A直流输入DC-005电源接口,可适配外径5.5mm、内径2.1mm电源插头





软件参数


DSP端软件支持裸机,SYS/BIOS
CCS版本号CCS5.5


开发资料
    提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
    提供丰富的Demo程序;
    提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;
开发案例主要包括:
· SYS/BIOS开发案例
· StarterWare裸机开发案例
· PRU开发案例
· uPP、EMIFA开发案例
· DSP算法开发案例
· AD7606、ADS8568多通道AD采集开发案例



电气特性

工作环境


环境参数最小值典型值最大值
核心板工作温度-40°C/85°C
核心板工作电压/5.0V/
开发板工作电压/5.0V/






功耗测试


类别工作状态电压典型值电流典型值功耗典型值
核心板状态15.0V0.13A0.65W
状态25.0V0.16A0.80W
开发板状态15.0V0.32A1.60W
状态25.0V0.35A1.75W


备注:功耗测试数据与具体应用场景有关,测试数据仅供参考。


状态1:开发板不接入外接模块,系统启动后运行LED测试程序


状态2:开发板不接入外接模块,系统启动后,运行FFT测试程序,C674x核心的资源使用率约为100%。


产品机械尺寸

核心板开发板底板
PCB尺寸33mm*55mm130mm*180mm
PCB层数8层4层
PCB板厚1.6mm1.6mm
安装孔数量4个4个

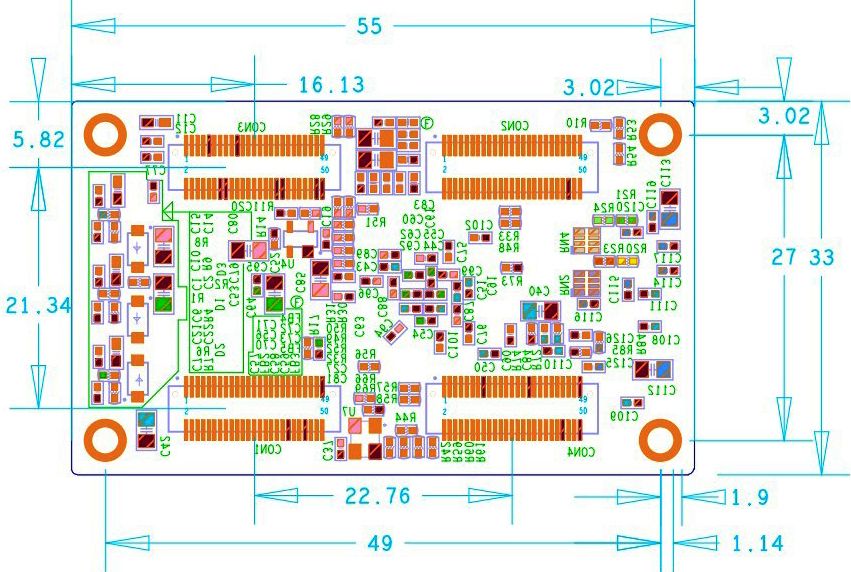

TL6748-EVM核心板机械尺寸图


TL6748-EVM核心板机械尺寸图

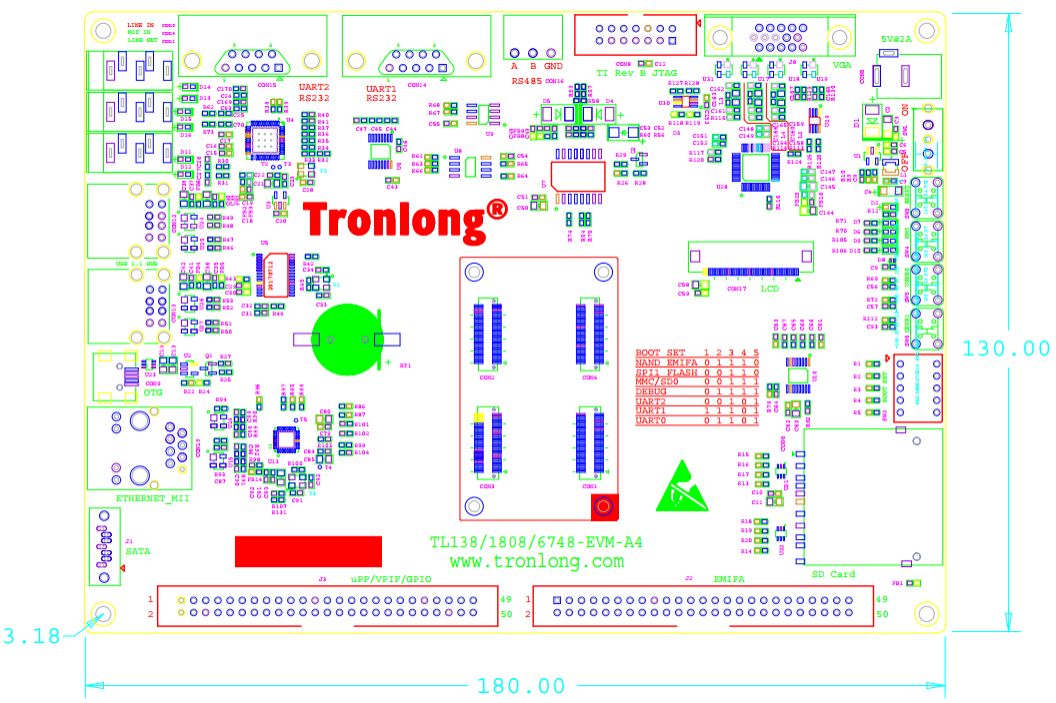

TL6748-EVM开发板底板机械尺寸图


TL6748-EVM开发板底板机械尺寸图




产品订购型号

型号DSPDSP主频NAND FLASHDDR2加密版
TL6748-EVM-A4-4-1GN1GD-I-A4TMS320C6748456MHz128MByte128MByte
TL6748-EVM-A4-4-4GN2GD-I-A4TMS320C6748456MHz512MByte256MByte
TL6748-EVM-A4-4-1GN1GD-E-I-A4TMS320C6748456MHz128MByte128MByte

备注:标配TL6748-EVM-A4-4-1GN1GD-I-A4,其他型号请与相关销售人员联系。

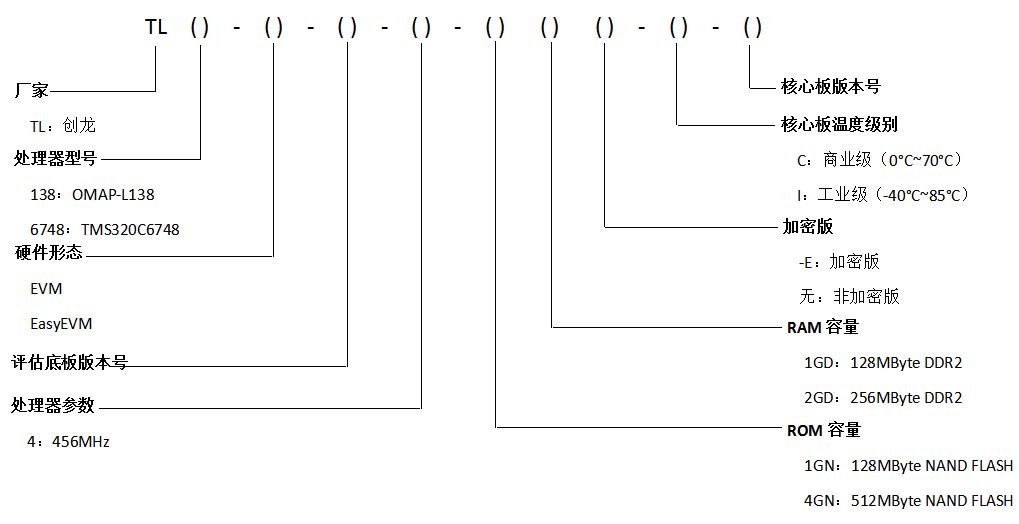

型号参数解释



TL6748-EVM开发板型号参数解释


TL6748-EVM开发板型号参数解释




开发板套件清单
名称数量备注
TL6748-EVM开发板1个/
5V2A电源适配器1个赠品
资料光盘/U盘1套赠品
7英寸LCD显示屏1个赠品
SD卡1个赠品
读卡器1个赠品
RS232交叉串口母母线1条赠品
USB转RS232串口线1条赠品
直连网线1根赠品
Mini OTG转接头1条赠品


技术支持
01 协助底板设计和测试,减少硬件设计失误;
02 协助解决按照用户手册操作出现的异常问题;
03 协助产品故障判定;
04 协助正确编译与运行所提供的源代码;
05 协助进行产品二次开发;
06 提供长期的售后服务。;
增值服务
主板定制设计
主板定制设计
核心板定制
核心板定制
嵌入式软件开发
嵌入式软件开发
项目合作开发
项目合作开发
技术培训
技术培训
