硬件框图：

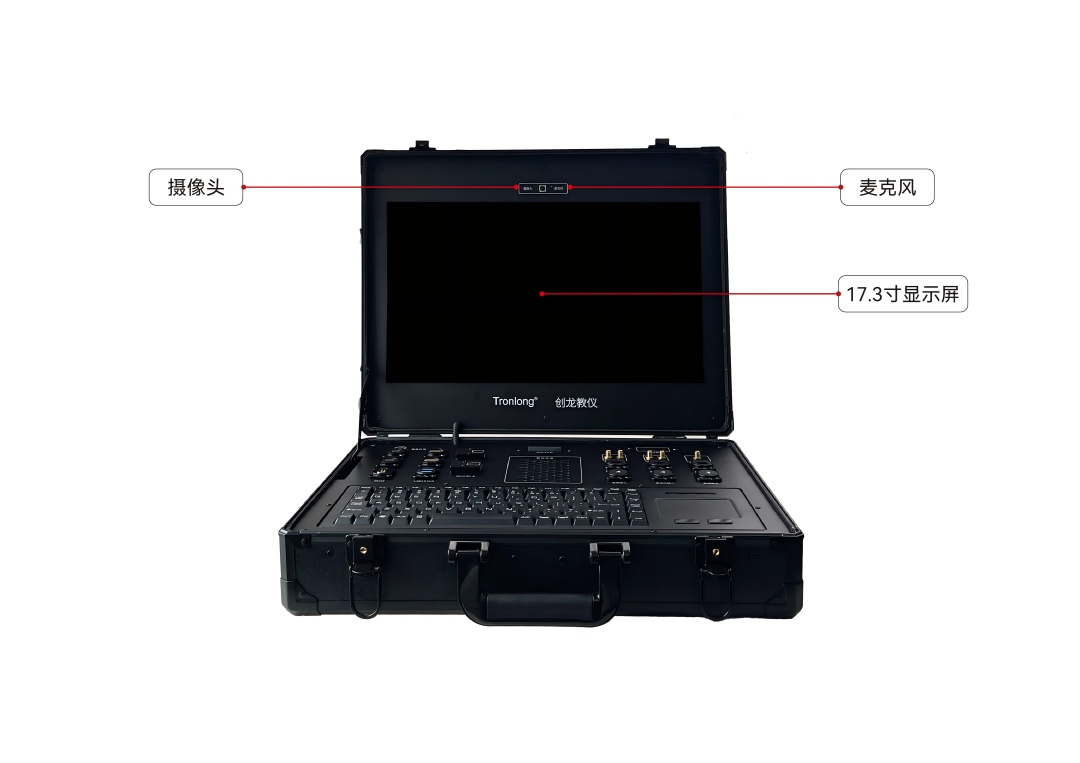

图1 实验箱硬件资源①

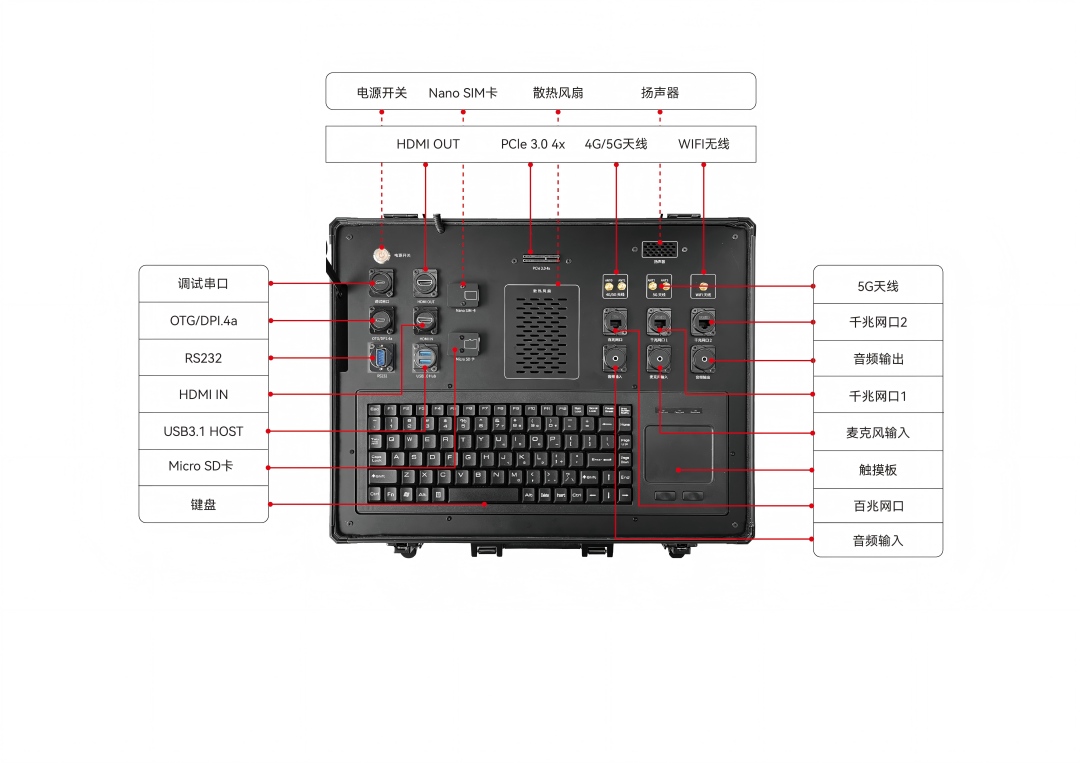

图2 实验箱硬件资源②
硬件参数：
表1 实验箱硬件参数
CPU | 瑞芯微 RK3588J，64bit，8nm |
4x ARM Cortex-A76，主频：2.0GHz | |
4x ARM Cortex-A55，主频：1.7GHz | |
3x ARM Cortex-M0(PMU_M0、NPU_M0、DDR_M0) PMU_M0 主频：200MHz | |
| NPU：6TOPS 支持 INT4/INT8/INT16/FP16/BF16/TF32 支持 TensorFlow/PyTorch/Caffe/MXNet 深度学习框架 | |
| GPU：Mali-G610 MP4，支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2 | |
ISP：2x ISP(ISP0/ISP1)，支持 HDR、3DNR，支持如下输入： 48M：8064x6048@15fps dual ISP 32M：6528x4898@30fps dual ISP 16M：4672x3504@30fps single IS | |
| Decoder：支持 8K@60fps H.265、8K@30fps H.264 | |
| Encoder：支持 8K@30fps H.265/H.264 | |
| EMMC | 128GByte |
| RAM | 16GByte LPDDR4X |
| B2B Connector | 2x 180pin 公座，间距 0.5mm，共 360pin，高度 5.0mm |
| 2x 180pin 母座，间距 0.5mm，共 360pin，高度 5.0mm | |
| SD CARD | 1x Micro SD卡接口 |
| 4G/5G | 1x 4G/5G 模块（选配），通过 USB2.0 HUB/PCIe 2.1 连接，M.2 B Key 插槽 |
| 1x Nano SIM 接口 | |
| WiFi | 1x WiFi 模块，150Mbps 速率 |
| WiFi6 | 1x WiFi6 模块（选配），通过 PCIe 2.1 连接，M.2 E Key 插槽 |
| Bluetooth | 1x 蓝牙模块，通过 UART7 拓展 |
| AUDIO | 1x LINE IN 接口，3.5mm音频座 |
1x LINE OUT 接口，3.5mm音频座 | |
| 1x MIC IN 接口，3.5mm音频座 | |
| HDMI | 1x HDMI IN 接口，HDMI 母座 支持 HDMI 1.4b 规范，最高支持 4K@30fps 分辨率 支持 HDMI 2.0 规范，最高支持 4K@60fps 分辨率 |
| 1x HDMI OUT 接口，HDMI 母座，支持 8K@60fps、4K@120fps 分辨率 | |
| eDP | 1x eDP OUT 接口，eDP 1.3，支持 4K@60fps 分辨率，通过 40pin FFC 连接器引出，间距 0.5mm，液晶显示屏专用 |
| DisplayPort | 1x DP(DisplayPort) 1.4a，支持 8K@30fps 分辨率，Type-C 接口 |
| USB | 2x USB3.1 HOST，Type-A 接口 |
2x USB2.0 HOST，双层 Type-A 接口，键盘与扬声器专用 | |
1x USB3.1 OTG，Type-C 接口 | |
| UART | 1x Debug UART，Type-C 接口 |
1x RS232 UART，DB9 接口 | |
| SATA | 1x M.2 SATA 固态硬盘（选配），SATA 3.0，M.2 B Key 插槽 |
| PCIe RC | 1x PCIe 3.0，4Lane，通过 PCIe x4 插槽引出 |
| Ethernet | 2x RGMII ETH，10/100/1000Mbps 自适应，RJ45 接口 |
1x ETH，10/100Mbps 自适应，RJ45 接口 | |
| POWER | 1x 12V 6A直流输入 |
软件参数
表2 软件参数
| 操作系统 | Buildroot-2021.11 | |
Debian 11 | ||
Android13 | ||
Ubuntu22.04 | ||
| 麒麟 KylinOS Embedded Linux V10 SP1（镜像） | ||
图形界面开发工具 | Qt-5.15.8 | |
软件开发套件提供 | rk3588_linux_release_v1.2.1_20230720 | |
| 驱动支持 | eMMC | LPDDR4X |
RTC | UART | |
LED | KEY | |
| HDMI IN | HDMI OUT | |
| MIPI LCD | LVDS LCD | |
DP | eDP OUT | |
HP OUT/MIC IN | Ethernet | |
LINE IN | USB3.0/2.0 | |
RS232 | RS485 | |
RS422 | CAN | |
CAMERA(MIPI CSI) | USB 4G | |
WiFi/WiFi6 | PCIe 5G | |
SATA | Bluetooth | |
FAN | Watchdog | |
| SD | Touch Screen | |
