摄像头模块：TL2659 CMOS
传感器简介
产品特性
产品参数
机械尺寸
发货清单
技术支持
增值服务
传感器简介
CMOS 摄像头模块 TL2659 基于 OmniVision 的 OV2659 进行设计；
OV2659 是基于1.75-micron OmniPixel3-HS™架构打造的一个高性能传感器，提供图像自动控制功能，包括自动曝光控制、自动白平衡、自动黑电平校准，还包括标准的图像质量控制等；
OV2659 附带了一个标准的 SCCB（串行摄像机控制总线）和一个 DVP（数字视频并口），支持 UXGA、 SVGA 和 720P 格式。
产品特性
CMOS 摄像头模块 TL2659 可与 Tronlong 的 AM437x 等评估板配套使用，缩短用户开发时间，让产品快速上市；
支持 200 万像素；支持 RGB565/555、YUV422 、YCbCr422 和 GBR422；
分辨率可高达 1632x1221，对应帧率高达 15fps（1600x1200）、24fps（1366x768）、30fps
（1280x720）、30fps（800x600）。

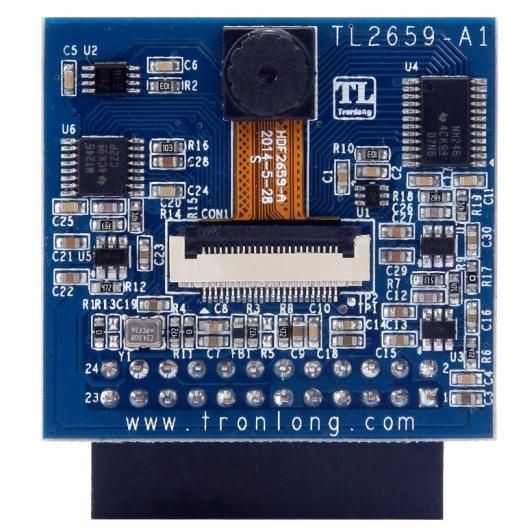

TL2659模块正面图

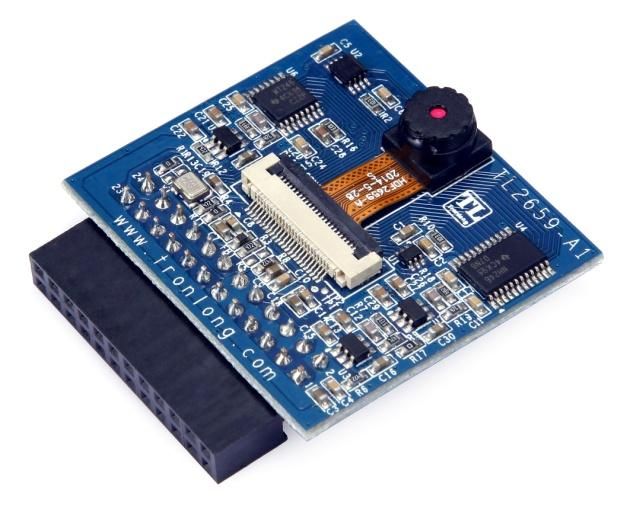

TL2659模块斜视图
产品参数

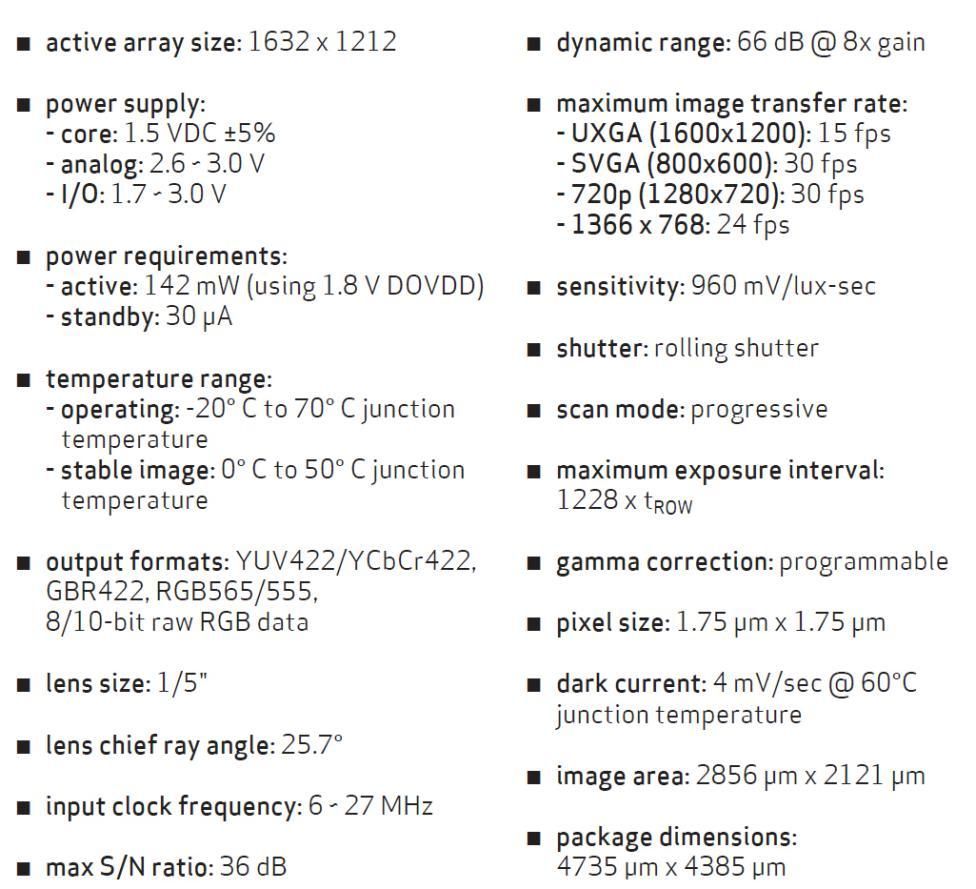

TL2659基本参数

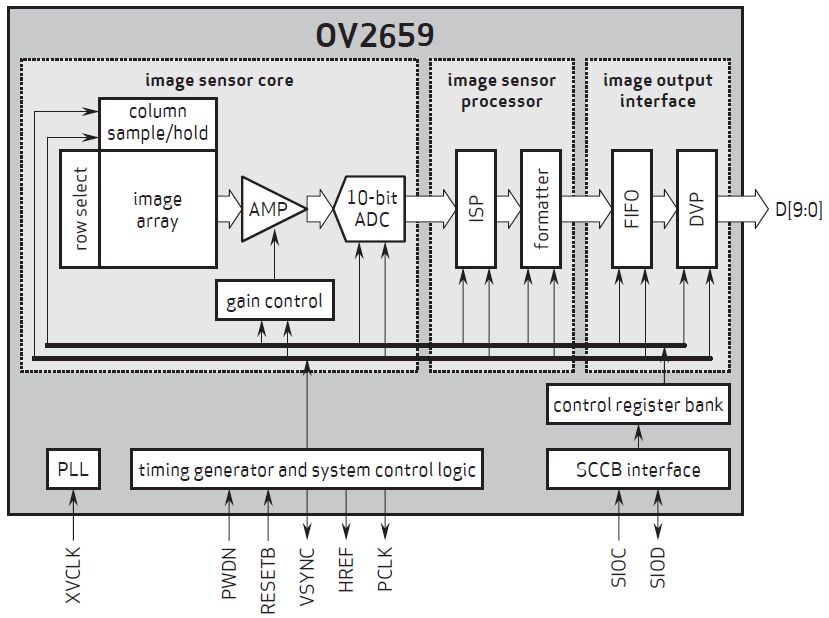

TL2659功能框图
机械尺寸

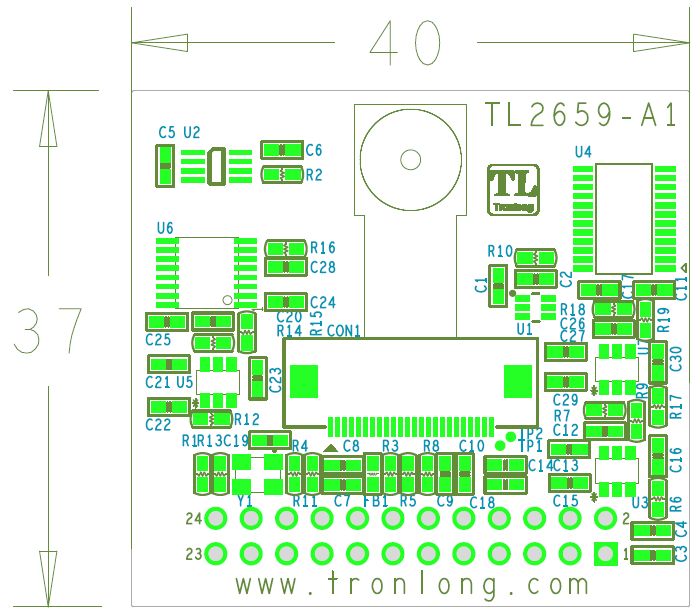

TL2659机械尺寸

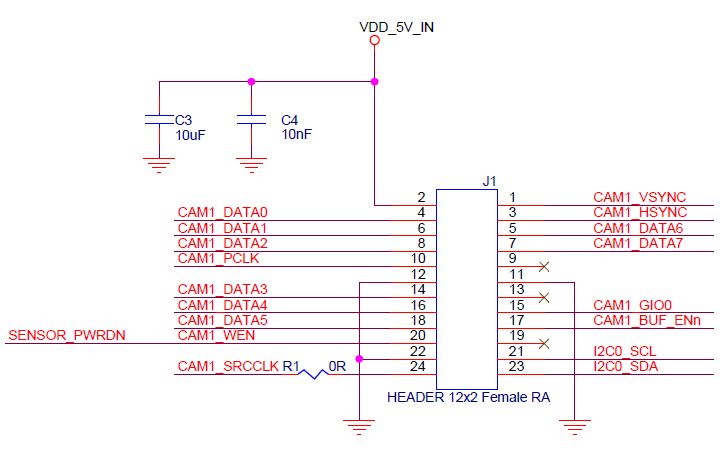

TL2659引脚定义
发货清单
| 名称 | 数量 | 备注 |
| TL2659 模块 | 1 个 | ／ |
| 资料光盘 | 1 个 | 赠品 |
技术支持
01
协助底板设计和测试，减少硬件设计失误；
02
协助解决按照用户手册操作出现的异常问题；
03
协助产品故障判定；
04
协助正确编译与运行所提供的源代码；
05
协助进行产品二次开发；
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL2659模块规格书.pdf | 2022-09-28 |
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL2659模块产品资料 | 2022-09-14 |
