DSP C5000嵌入式实验箱：TL5509-TEB
产品系列：C5000
匹配课程：《DSP技术与应用》
处理器架构：DSP
实验箱简介
软硬件参数
开发资料
电气特性
实验箱机械尺寸
实验箱套件清单
附录A 教学实验
附录B 开发例程
技术支持
增值服务
实验箱简介
基于TI TMS320VC5509A架构的定点DSP C55x音频专用处理器，主频200MHz，两个ALU和两个17x17位乘法累加器，高达400MMACS，支持DMA传输，运算能力强；
可拆式新型实验箱，使用灵活，性价比高。由核心板、实验开发底板、仿真器、3寸全功能触摸彩屏信号源及相关实验配件组成；
实验主板支持：I2C、RTC、以太网口、音频输入输出接口、多通道AD、DA、RS232、EMIF、LCD等接口和蜂鸣器、红外接收器、继电器、LED等外设；
实验拓展板支持：步进电机、直流电机（配霍尔传感器）、减速电机、4*4矩阵键盘、数码管、十字交通灯、温湿度传感器、可调直流电压输出；
实验拓展板上支持安装可拆卸亚克力保护板，保护实验电路；
体积极小的核心板，尺寸为67.5mm*31mm，采用SO-DIMM200金手指连接，可用于科学研究、毕业设计、电子竞赛、产品开发使用；
不仅提供面向教学的实验资源，而且提供工程应用上的开发例程；
适用于音频处理、信号处理、测控、自动化等教学领域。

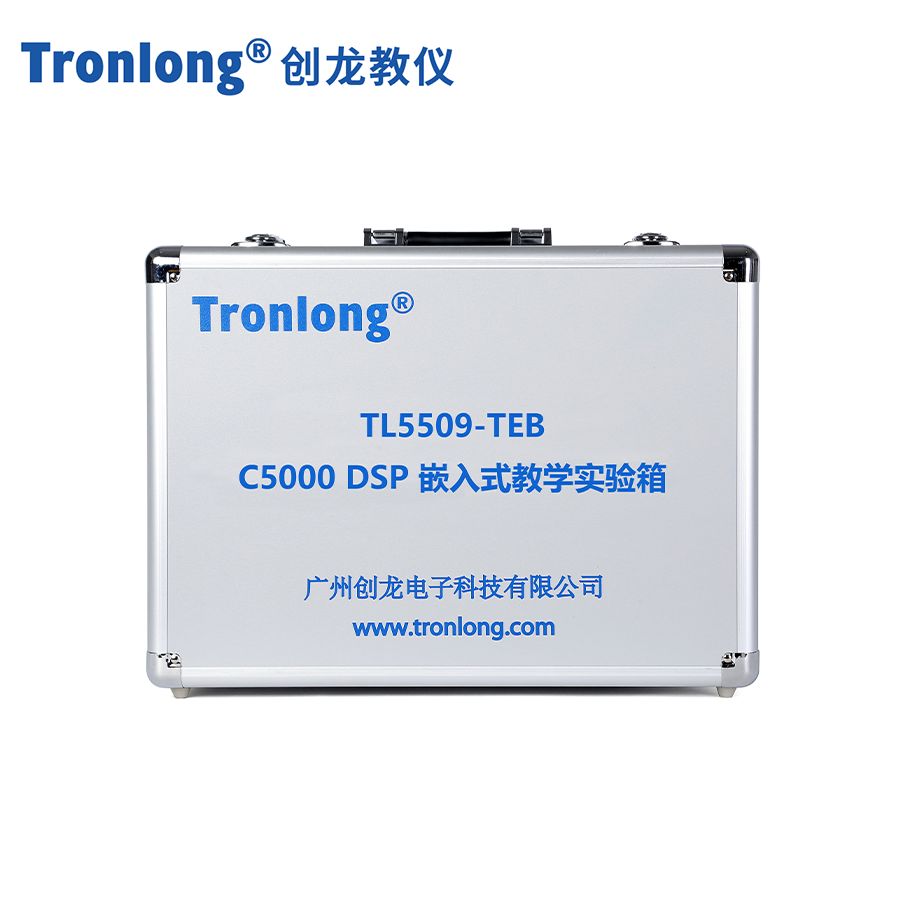

TL5509-TEB实验箱外观图

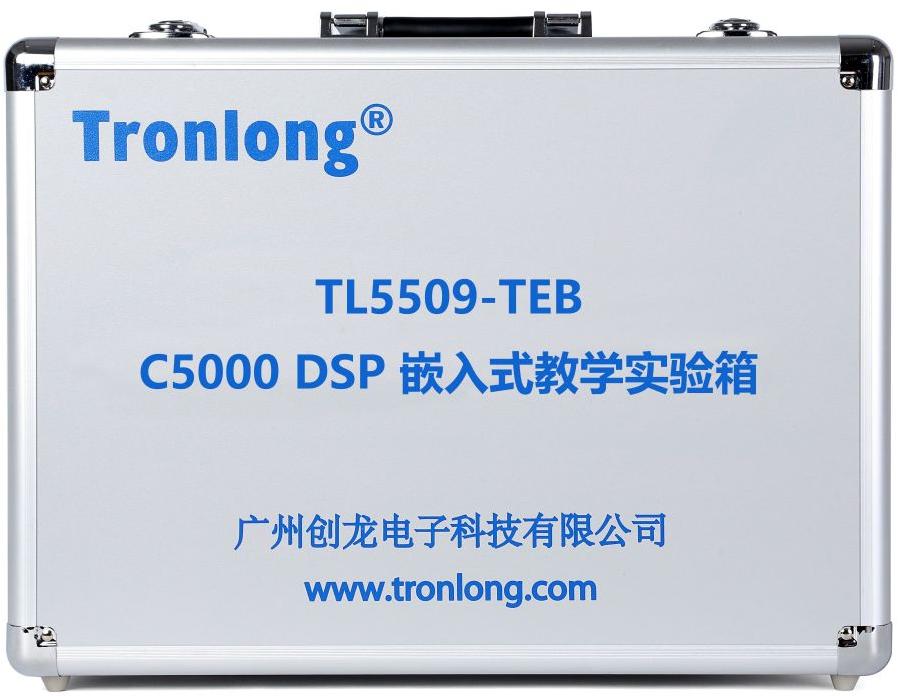

TL5509-TEB实验箱外观图
TL5509-TEB实验箱主体正面图
实验主板正面图
实验拓展板正面图
仿真器侧视图
信号源侧视图
TL5509-TEB是创龙一款基于TI TMS320VC5509A定点DSP处理器的可拆式新型嵌入式教学实验箱，提供了丰富的教学实验例程，适合高校以及研究所等实验机构；
可拆式DSP实验箱TL5509-TEB提供的实验指导手册包括实验目的、原理、步骤及源码解析等，注重实验的过程，内容详实且丰富，可以帮助学生打好专业基础，也有利于教师教学计划的开展；
此外，实验箱提供的工程资源开发例程可以用于师生项目开发，降低开发难度和时间成本。相对传统的实验箱，使用更加灵活，用途更广，性价比更高。
软硬件参数
硬件框图
实验主板硬件资源图解1
实验主板硬件资源图解2
实验拓展板硬件资源图解1
实验拓展板硬件资源图解2
TL5509-TEB实验箱结构图
硬件参数
- 实验主板硬件参数 -
| CPU | TI TMS320VC5509A，C55x定点DSP，主频200MHz |
| ROM | 片内32Kx16bit，外扩512Kx16bit FLASH |
| RAM | 片内128Kx16bit，外扩4Mx16bit SDRAM |
| EEPROM | 2Kbit，AT24C02C |
| B2B Connector | 1xSO-DIMM，200pin |
| LED | 2x电源LED（底板1个，核心板1个） |
| 5x用户LED（底板3个，核心板2个） | |
| KEY | 2x用户可编程按钮，1x系统复位按钮 |
| JTAG | Debug，14pin TI Rev B JTAG座，间距2.54mm |
| DAC | 1x外扩DAC，TI TL5615，单通道，10bit，1.21MHz，0-5V，2pin接线端子，间距2.54mm |
| ADC | 1x 片内4Channel ADC，10bit，0-3.3V，6pin接线端子，间距2.54mm |
| IRM | 1x HX1838 |
| BOOT SET | 1x 4bit开关 |
| BUZZER | 1x无源蜂鸣器 |
| UART | 1x UART，RS232，DB9接口，全双工模式 |
| RELAY | 1x 5V继电器 |
| AUDIO | 2x LINE IN，3.5mm音频座 |
| 2x LINE OUT，3.5mm音频座 | |
| 2x MIC IN，3.5mm音频座 | |
| 2x HEADPHONE OUT，3.5mm音频座 | |
| RTC | 1x RTC，CR1220纽扣电池座 |
| ETHERNET | 1x 10M/100M以太网，RJ45连接器 |
| USB | 1x USB 2.0，Full-Speed(12Mbps) Slave Port，Micro USB接口 |
| IO | GPIO信号，2x10pin排针，间距2.54mm |
| I2C、GPIO等信号，2x10pin排针，间距2.54mm | |
| INT、GPIO等信号，2x17pin排针，间距2.54mm | |
| EMIF信号，2x25pin简易牛角座，间距2.54mm | |
| LCD | 1x 1602液晶屏接口，16pin排母，间距2.54mm |
| POWER | 1x 5V 2A直流输入，DC-005电源接口 |
- 实验拓展板硬件参数 -
| KEY | 1x 4*4矩阵按键 |
| TRAFFIC LIGHT | 1x十字交通灯 |
| NIXIE TUBE | 1x四位八段数码管 |
| MOTOR | 1x五线四相步进电机 |
| 2x直流电机，带霍尔传感器测速功能 | |
| 1x减速直流电机，带正交编码器输出测速功能 | |
| SENSOR | 1x温湿度传感器 |
| POWER OUTPUT | 1x 0~3V可调直流电压输出 |
- 仿真器参数 -
| 型号 | XDS100V2 |
| 调试功能 | 连接/断开，读/写内存，读取寄存器，加载程序，运行、停止步骤，支持断点调试，实时模式 |
| JTAG复位 | 支持 |
| ETB(Embedded Trace Buffer) | 支持 |
| 目标电缆断开检测 | 支持 |
| 目标芯片掉电检测 | 支持 |
| USB 2.0高速（480Mbit/s） | 支持 |
| 20pin/14pin JTAG接口 | 支持 |
- 信号源参数 -
| 屏幕分辨率 | 240*400 | |
| 操控方式 | 可触摸彩色液晶屏 | |
| 波形特性 | 标准波形 | 正弦波，方波，三角波，升锯齿，降锯齿，SINC，噪声，升指数，降指数，正全波，负全波，正半波，负半波，高斯函数，直流 |
| 采样率 | 80MS/s | |
| 垂直分辨率 | 14bit | |
| 任意波点数 | 2~32K | |
| 内置存储 | 128M | |
| 频率特性 | 输出范围 | 正弦波为1mHz~10MHz，方波为1mHz~10MHz，其他为1mHz~1MHz |
| 分辨率 | 1mHz | |
| 精度 | 50ppm | |
| 电压特性 | 输出范围 | 10mVpp~10Vpp |
| 分辨率 | 12bit | |
| 准确度 | 设定值8% | |
| 偏置范围 | ||
| 幅度平坦度 | 优于0.3dB | |
| 方波特性 | 方波占空比 | 1mHz~1MHz为0.1%~99.9%；1MHz~10MHz为固定50% |
| 上升/下降沿 | <20ns | |
| 过冲 | <5% | |
| 其他特性 | 输出阻抗 | 50欧姆 |
| 斜波对称度 | 0.1%~99.9% | |
| 同步信号 | 4.8V~5.2V，TTL电平 | |
| 电源需求 | 直流4.75V~5.25V，<400mA | |
| 显示特性 | 3寸 | |
| 尺寸 | 116mm*76mm*26mm（长宽高） | |
| 重量 | 180g | |
软件参数
| DSP端软件支持 | 裸机 |
| CCS版本号 | CCS5.5 |
开发资料
创龙教仪提供了大量的开发资料，创造了TMS320DM6437平台开发的新局面，已成为TMS320DM6437开发者的重要合作企业。
教学资源
提供完整的实验代码，以及适合教学的《教学实验指导手册》。 目录详见附录A，教学实验主要包括：
· DSP实验环境搭建与CCS开发基础
· DSP基础外设实验
· 语音类实验
· 算法类实验
工程资源
提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；
提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；
提供系统源码，以及丰富的Demo程序。 工程开发例程详见附录B，开发例程主要包括：
· 基于DSP端的裸机开发例程
电气特性
核心板工作环境
| 环境参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 商业级温度 | 0℃ | / | 70℃ |
| 工业级温度 | -40℃ | / | 85℃ |
| 工作电压 | / | 5V | / |
实验主板功耗测试
| 类别 | 典型值电压 | 典型值电流 | 典型值功耗 |
| 核心板 | 5V | 250mA | 1.25W |
| 实验主板 | 5.09V | 308mA | 1.57W |
备注：功耗测试基于广州创龙TL5509-EVM开发板进行。
实验箱机械尺寸
| 名称 | 长 | 宽 | 高 |
|---|---|---|---|
| 实验箱箱体 | 480MM | 350MM | 175MM |
| 实验主板 | 185MM | 135MM | / |
| 实验拓展板 | 185MM | 135MM | / |
实验箱套件清单
| 名称 | 数量 |
| TL5509-TEB实验主板 | 1块 |
| TL5509-TEB实验拓展板 | 1块 |
| 信号源 | 1个 |
| TL-XDS100V2仿真器 | 1个 |
| 12V 2A电源适配器 | 1个 |
| 实验箱资料光盘 | 2套 |
| 1602液晶屏 | 1个 |
| RS232交叉串口母母线 | 1条 |
| USB转RS232串口线 | 1条 |
| Micro USB线 | 1条 |
| 网线 | 1根 |
| 红外遥控器 | 1个 |
| 音频线 | 1根 |
| 耳机 | 1个 |
| 导线 | 若干 |
| 杜邦线 | 若干 |
| 跳线帽 | 若干 |
附录A 教学实验
- DSP 教学实验 -
| DSP实验环境搭建与CCS开发基础 | 安装CCS与串口调试工具 |
| CCS开发入门 | |
| 基于CCS仿真调试、程序加载与烧写 | |
| CCS工程新建、编译和导入 | |
| 编写基于C语言的DSP程序 | |
| DSP基础外设实验 | LED灯控制及寄存器配置实验 |
| 按键与4x4键盘输入控制实验（按键中断输入） | |
| 输出LCD1602测试实验 | |
| UART串口收发实验（查询与中断方式） | |
| 定时器/计数器控制实验 | |
| 看门狗功能测试实验 | |
| 模数转换（A/D）测试实验 | |
| 数模转换（D/A）测试实验 | |
| 直流电机控制实验 | |
| 步进电机控制实验 | |
| 减速直流电机控制实验 | |
| 网络通讯实验 | |
| 数码管显示测试实验 | |
| 交通灯显示测试实验 | |
| 温湿度传感器测试实验 | |
| 红外线功能测试实验 | |
| A/D与D/A转换综合实验 | |
| 矩阵键盘数码管控制实验 | |
| 数字波形产生实验 | |
| 语音类实验 | 音频采集与播放测试实验 |
| 音频录音与回放实验 | |
| 音频滤波实验 | |
| G711编码实验 | |
| G711解码实验 | |
| 算法类实验 | 矩阵（Matrix）运算 |
| 有限冲激响应滤波器（FIR）算法 | |
| 无限冲激响应滤波器（IIR）算法 | |
| 快速傅立叶变换（FFT）算法 | |
| 信号卷积算法 | |
| 离散余弦变换(DCT)算法实验 | |
| 相关(Correlation)算法实验 | |
| 二维图象生成实验 | |
| 数字图象生成实验 |
附录B 开发例程
- 基于DSP端的裸机开发例程 -
| 例程 | 功能 |
| LED | GPIO 输出 LED 流水灯 |
| EXINT_KEY | GPIO 输入按键中断（查询方式） |
| WATCHDOG | 监视器中断测试 |
| RELAY | 继电器测试 |
| TIMER | 定时器中断 |
| SDRAM | 存储器测试 |
| I2C EEPROM | EEPROM 存储器测试 |
| RTC | RTC 实时时钟测试 |
| LCD1602 | GPIO 输出 LCD1602 显示字幕 |
| DAC_SPI | 实现 LED 亮暗渐变测试 |
| BUZZER | 实现蜂鸣器调节测试 |
| ADC | ADC 转换测试 |
| AUDIO_LINE_IN | AIC23 音频输入测试 |
| AUDIO_LINE_OUT | AIC23 音频输出测试 |
| AUDIO_MIC_IN | Mic In 音频输入测试 |
| UART_MCBSP | 串口收发测试 |
| W5300_LOOPBACK_UDP | 网络功能测试 |
| REMOTE | 红外线功能测试 |
技术支持
01
协助底板设计和测试，减少硬件设计失误；
02
协助解决按照用户手册操作出现的异常问题；
03
协助产品故障判定；
04
协助正确编译与运行所提供的源代码；
05
协助进行产品二次开发；
06
提供长期的售后服务。
增值服务
主板定制设计
核心板定制
嵌入式软件开发
项目合作开发
技术培训
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL5509-TEB实验箱规格书【修订版】.pdf | 2022-12-28 |
| 资料名称 | 更新时间 | 操作 |
|---|---|---|
| TL5509-TEB实验箱产品资料 | 2022-09-14 |
产品演示
产品操作
