ARM Cortex-A9教学开发板:TL437x-EasyEVM
产品系列:Cortex-A9
匹配课程:《ARM技术与应用》
处理器架构:ARM
开发板简介
典型应用领域
软硬件参数
开发资料
电气特性
机械尺寸
产品订购型号
开发板套件清单
技术支持
增值服务
开发板简介
创龙科技TL437x-EasyEVM是一款基于TI Sitara系列AM4376/AM4379 ARM Cortex-A9高性能低功耗处理器设计的开发板,由核心板与评估底板组成。
开发板接口资源丰富,引出千兆网口、CAMERA、GPMC、LCD、USB等接口,方便用户快速进行产品方案评估与技术预研。






TL437x-EasyEVM开发板正面图


TL437x-EasyEVM开发板正面图







TL437x-EasyEVM开发板侧视图1


TL437x-EasyEVM开发板侧视图1






TL437x-EasyEVM开发板侧视图2


TL437x-EasyEVM开发板侧视图2







TL437x-EasyEVM开发板侧视图3


TL437x-EasyEVM开发板侧视图3







TL437x-EasyEVM开发板侧视图4


TL437x-EasyEVM开发板侧视图4




典型应用领域
· 通讯管理
· 数据采集
· 人机交互
· 运动控制
· 智能电力
软硬件参数
硬件框图



TL437x-EasyEVM评估板硬件框图


TL437x-EasyEVM评估板硬件框图









TL437x-EasyEVM评估板硬件资源图解1


TL437x-EasyEVM评估板硬件资源图解1










TL437x-EasyEVM评估板硬件资源图解2


TL437x-EasyEVM评估板硬件资源图解2





硬件参数


CPUCPU:TI Sitara AM4376/AM4379
ARM Cortex-A9,主频1 GHz
2x PRU-ICSS,每个PRU-ICSS子系统含2个PRU(Programmable Real-time Unit)核心,共4个PRU核心
1x SGX530 3D图形加速器(仅限AM4379)
ROM512M/1GByte NAND FLASH
RAM512M/1GByte DDR3
B2B Connector2x 60pin公座B2B连接器,2x 60pin母座B2B连接器,共240pin,间距0.5mm,合高4.0mm
LED2x 电源指示灯(核心板1个,评估底板1个)
6x 用户可编程指示灯(核心板2个,评估底板4个)
KEY1x 系统复位按键
1x 非屏蔽中断按键
2x 用户输入按键
SD1x Micro SD接口
1x SDIO接口
RTC1x RTC座,适配纽扣电池CR1220(3V不可充)
ADC2x 8-ch 12-Bit ADC,867K Samples Per Second,10pin 3.81mm绿色端子方式,电压输入范围一般为0~1.8V
CAMERA1x CAMERA,2x 12pin排针方式,间距2.54mm
DISPLAY1x LCD RES电阻触摸屏接口,40pin FFC连接器,间距0.5mm
USB2x USB 2.0 DRD(Dual-Role-Device - Host or Device),Micro USB接口
UART1x Debug UART,UART0,Micro USB接口
1x RS232 UART,UART3,DB9接口
4x TTL UART,分别为UART1/2/4/5(RX、TX、3V3、GND)
Ethernet1x RGMII,RJ45接口,10/100/1000M自适应
IO1x 排针拓展接口,2x 12pin规格,间距2.54mm,包含I2C、SPI、eHRPWM、eCAP、eQEP等拓展信号
1x IDC3简易牛角座,2x 25pin规格,间距2.54mm,包含GPMC、GPIO等拓展信号
JTAG1x 14pin TI Rev B JTAG接口,间距2.54mm
BOOT SET1x 5bit启动方式选择拨码开关
SWITCH1x 电源摆动开关
POWER1x 5V2A直流输入DC-005电源接口,可适配外径5.5mm、内径2.1mm电源插头





软件参数


ARM端软件支持裸机,Linux-4.9.65,Linux-RT-4.9.65
CCS版本号CCS7.4
图形界面开发工具Qt
软件开发套件提供Processor-SDK Linux-RT
驱动支持NAND FLASHDDR3
SPI FLASHI2C FRAM
MMC/SDADC
USB 2.0CMOS Sensor OV2659
LEDKEY
RS232RS485
AUDIO TLV320AIC3106Ethernet KSZ9031 RGMII
CAN7in Touch Screen LCD(Cap)
HDMI OUTPUT SIL9022ACNU7in Touch Screen LCD(Res)
USB Mouse RTC
USB CAMERAUSB GPS
USB 4GUSB WIFI


开发资料
    提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
    提供系统固化镜像、内核驱动源码、文件系统源码,以及丰富的Demo程序;
    提供完整的平台开发包、入门教程,节省软件整理时间,上手容易;
开发案例主要包括:
· 裸机开发案例
· Linux应用开发案例
· Linux-RT应用开发案例
· Qt开发案例
· 4G/WIFI开发案例
· Acontis EtherCAT主站开发案例
· IgH EtherCAT主站开发案例
· PRU电机控制开发案例
· Docker容器技术演示案例



电气特性

工作环境


环境参数最小值典型值最大值
核心板工作温度-40°C/85°C
核心板工作电压/5.0V/
评估板工作电压/5.0V/





功耗测试


类别工作状态电压典型值电流典型值功耗典型值
核心板状态15.0V0.23A1.15W
状态25.0V0.38A1.90W
评估板状态15.0V0.33A1.65W
状态25.0V0.50A2.50W

备注:功耗基于TL437x-EasyEVM评估板测得。功耗测试数据与具体应用场景有关,仅供参考。


状态1:系统启动,评估板不接入外接模块,不执行额外应用程序;


状态2:系统启动,评估板不接入外接模块,运行DDR压力读写测试程序,ARM Cortex-A9核心的资源使用率约为100%。


机械尺寸


核心板评估底板
PCB尺寸35mm*58mm110mm*175mm
PCB层数8层2层
PCB板厚1.6mm1.6mm
安装孔数量4个4个


TL437x-EasyEVM核心板机械尺寸


TL437x-EasyEVM核心板机械尺寸

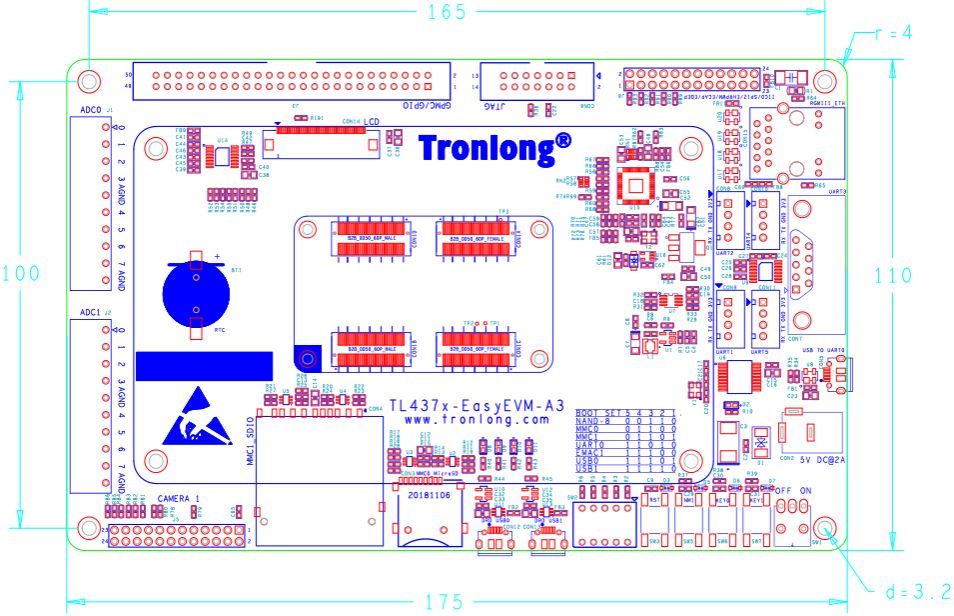

TL437x-EasyEVM评估板底板机械尺寸图


TL437x-EasyEVM评估板底板机械尺寸图


产品订购型号

型号ARMARM主频NAND FLASHDDR3
TL4376-EasyEVM-A3-1000-4GN4GD-I-A1AM43761GHz512MByte512MByte
TL4376-EasyEVM-A3-1000-8GN8GD-I-A1AM43761GHz1GByte1GByte
TL4379-EasyEVM-A3-1000-4GN4GD-I-A1AM43791GHz512MByte512MByte
TL4379-EasyEVM-A3-1000-8GN8GD-I-A1AM43791GHz1GByte1GByte

备注:标配为TL4376-EasyEVM-A3-1000-4GN4GD-I-A1,其他型号请与相关销售人员联系。





型号参数解释


TL437x-EasyEVM评估板型号参数解释


TL437x-EasyEVM评估板型号参数解释

开发板套件清单
名称数量备注
TL437x-EasyEVM评估板1个/
5V2A电源适配器1个赠品
资料光盘/U盘1套赠品
Micro SD系统卡1个赠品
读卡器1个赠品
Micro USB线1条赠品
直连网线1根赠品
Micro OTG转接头1个赠品
