DSP C6000嵌入式实验箱:TL6748-PlusTEB
产品系列:C6000
匹配课程:《DSP技术与应用》
处理器架构:DSP
实验箱简介
软硬件参数
可选摄像头模块
开发资料
电气特性
实验箱机械尺寸
实验箱套件清单
附录A 教学实验
产品认证
技术支持
增值服务
实验箱简介
基于TI TMS320C6748定点/浮点DSP C674x处理器,主频456MHz,高达3648MIPS和2746MFLOPS的运算能力;
实验箱采用核心板+底板结构,含工业级TMS320C6748 DSP核心板、实验底板、DSP仿真器、7寸LCD电阻触摸屏和CMOS数字摄像头模块,可选模拟摄像头模块;
实验箱标配7寸可触摸电阻屏,可选10寸可触摸电阻屏,支持RS232、RS485、VGA、SD、SATA、USB、USB OTG、EMIF、VPIF、SPI、I2C、ADC、DAC、音频输入输出、百兆以太网口、RTC座、步进电机、直流电机(有刷和无刷二选一)、4*4矩阵键盘、蜂鸣器、交通灯、数码管等接口;
实验底板上板载波形发生器,采用AD9833芯片,可输出三种波形:正弦波、方波、三角波;
实验板上支持安装可拆卸亚克力保护板,保护实验电路;
实验底板上板载波形发生器,采用AD9833芯片,可输出三种波形:正弦波、方波、三角波,可通过旋钮控制输出范围为0~4.5V;
实验板上支持安装可拆卸亚克力保护板,保护实验电路;
工业级核心板,尺寸仅55mm*33mm,主板采用精密工业级B2B连接器,可用于科学研究、毕业设计、电子竞赛、产品开发使用;
适用于图像处理、音频处理、信号处理、通信、测控、自动化等教学领域。

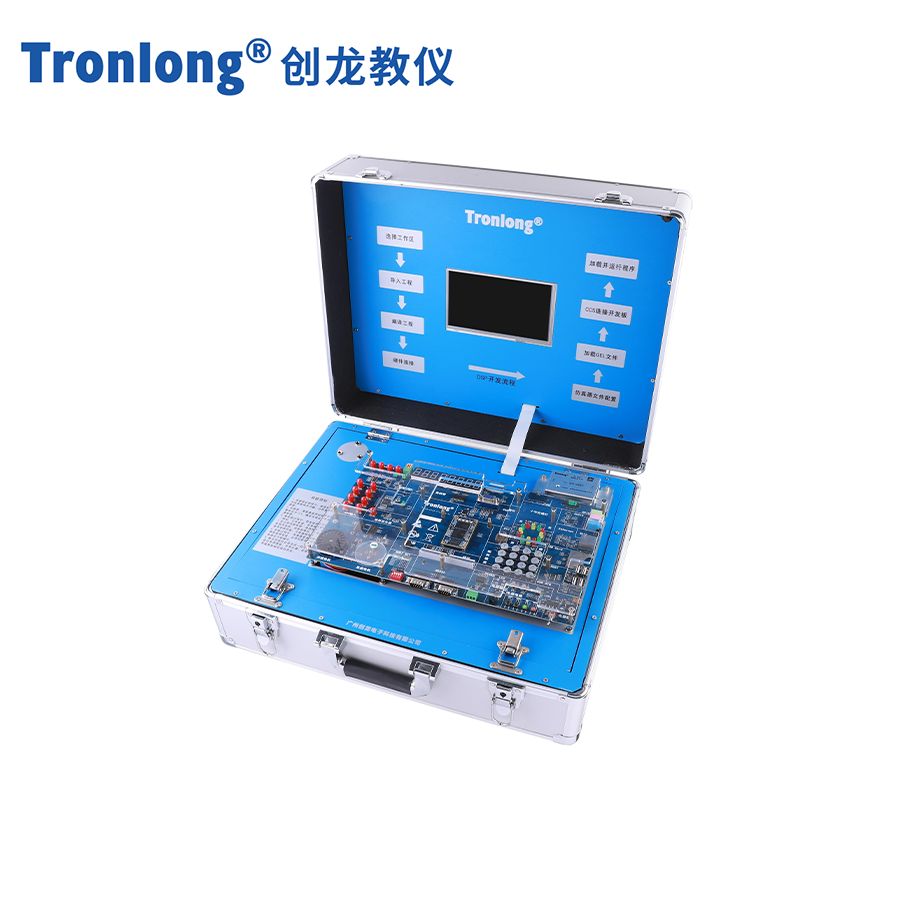

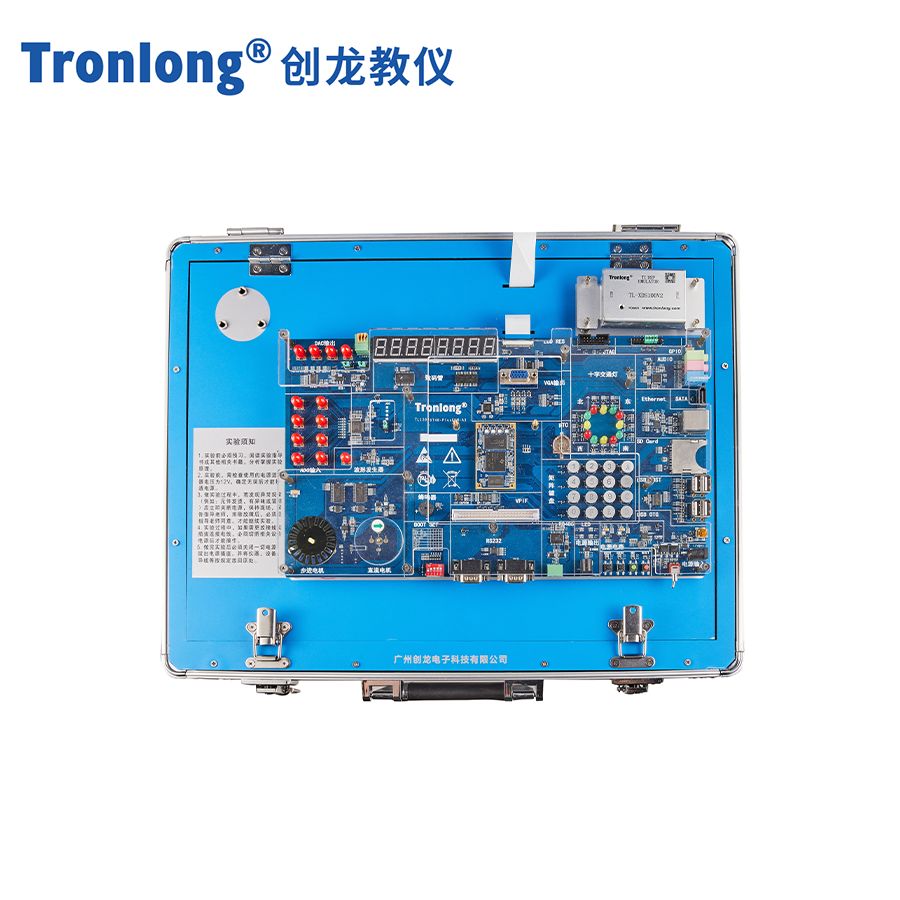

TL6748-PlusTEB 实验箱外观图

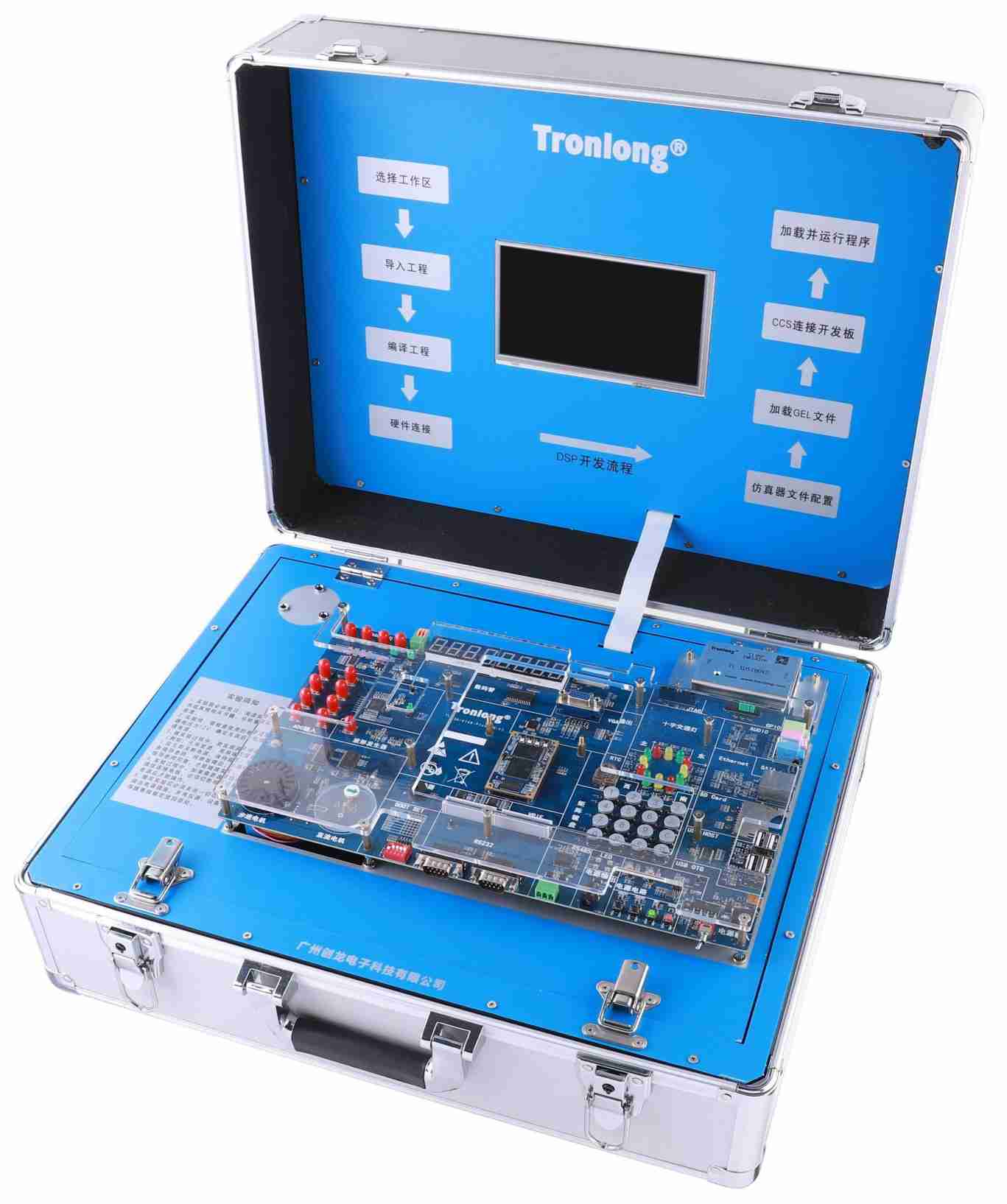

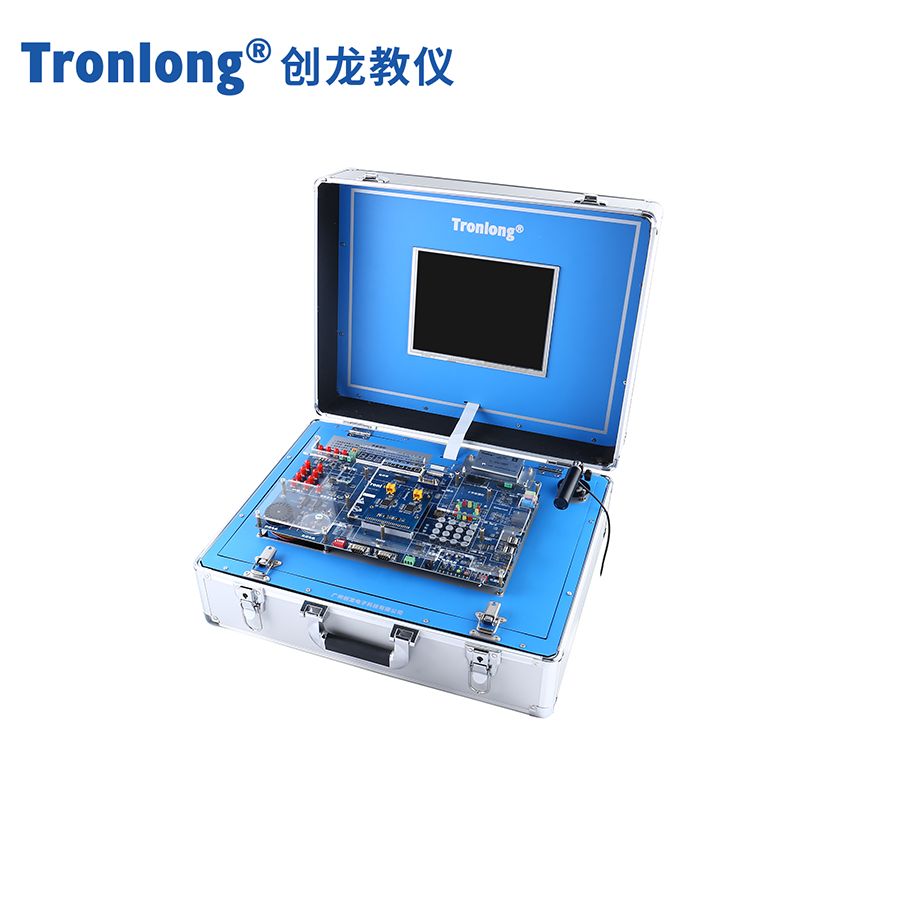

TL6748-PlusTEB 实验箱整体图


TL6748-PlusTEB 实验箱整体图

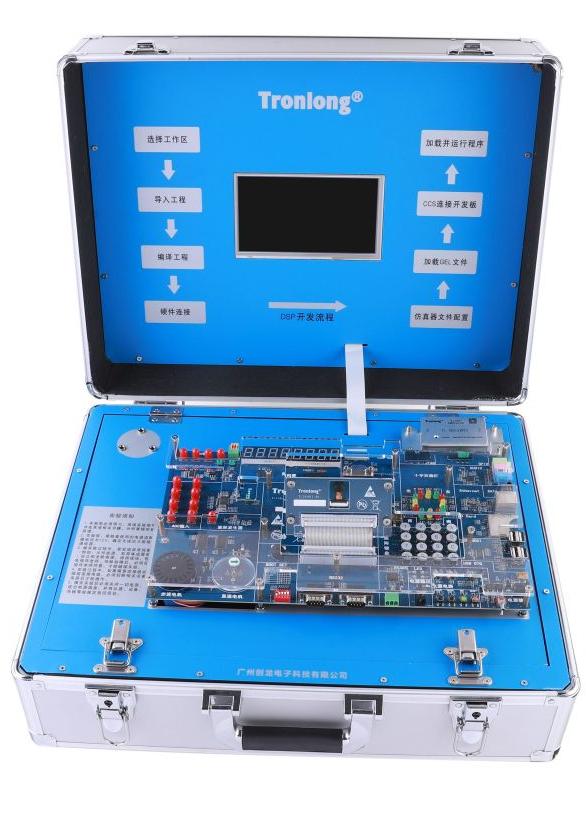

TL6748-PlusTEB 实验箱主体正面图


TL6748-PlusTEB 实验箱主体正面图








实验板正面图

实验板正面图






仿真器侧视图


仿真器侧视图



TL6748-PlusTEB是创龙一款基于TI TMS320C6748的定点/浮点DSP C674x嵌入式教学实验箱,提供了丰富的教学实验以及相应的视频教程,适合高校以及研究所等实验机构;
TL6748-PlusTEB实验箱提供的实验指导手册包括实验目的、原理、步骤及源码解析等,注重实验的过程,内容详实且丰富,可以帮助学生打好专业基础,也有利于教师教学计划的开展。
软硬件参数

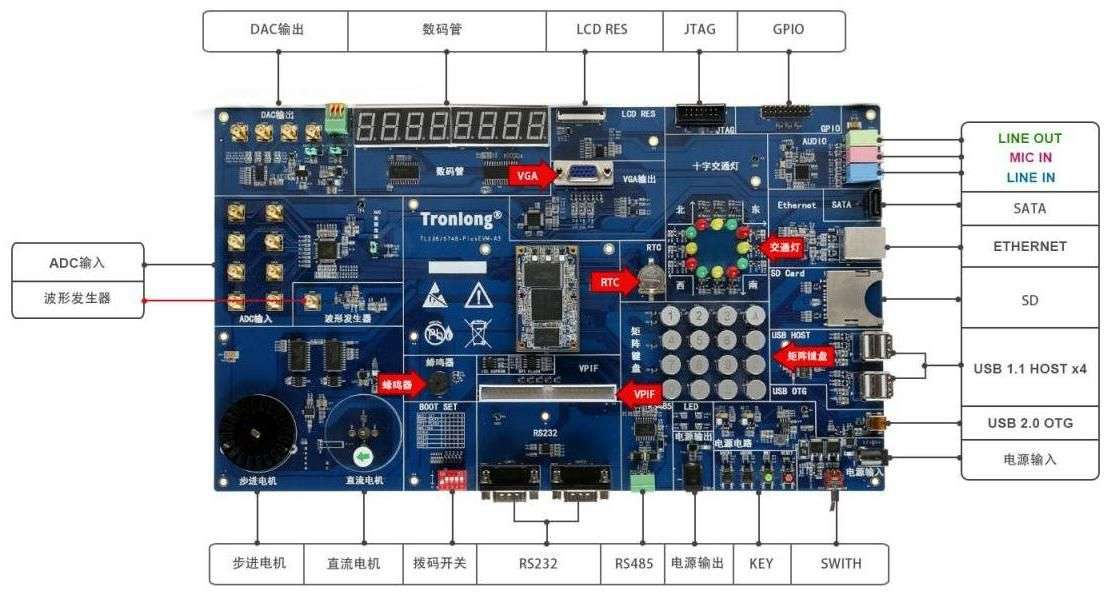

实验板硬件资源图解


实验板硬件资源图解

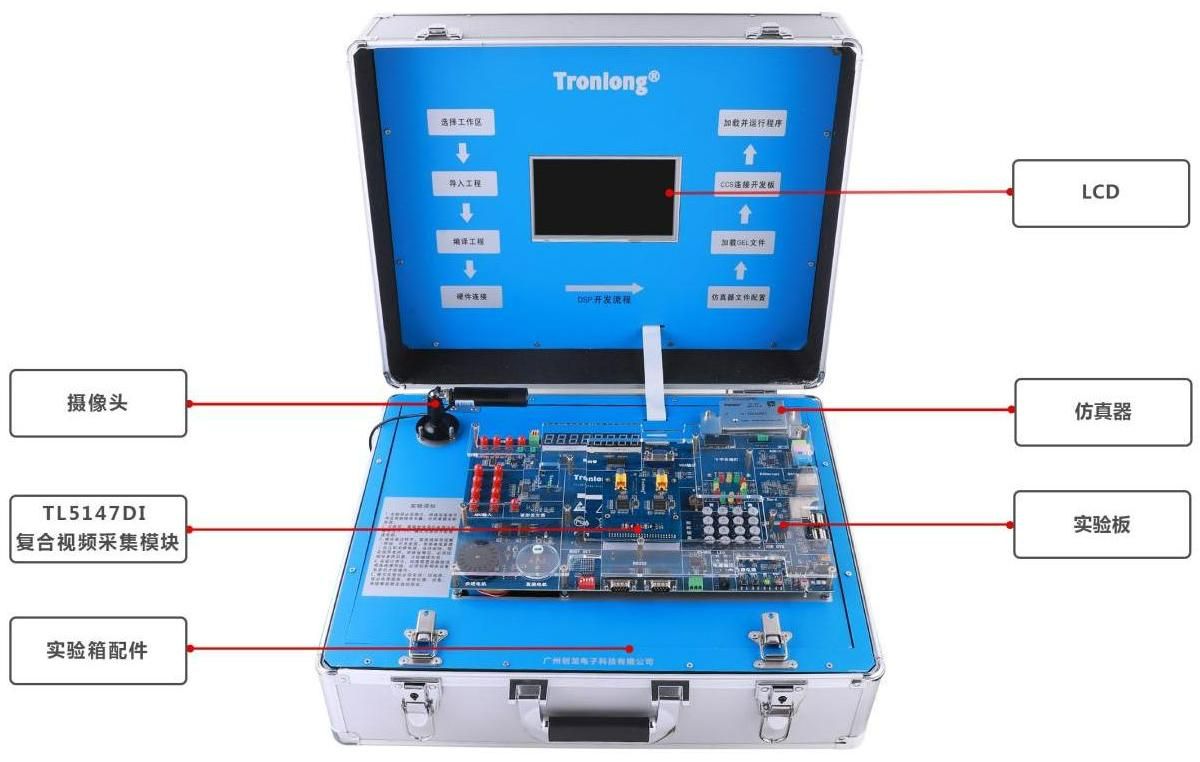

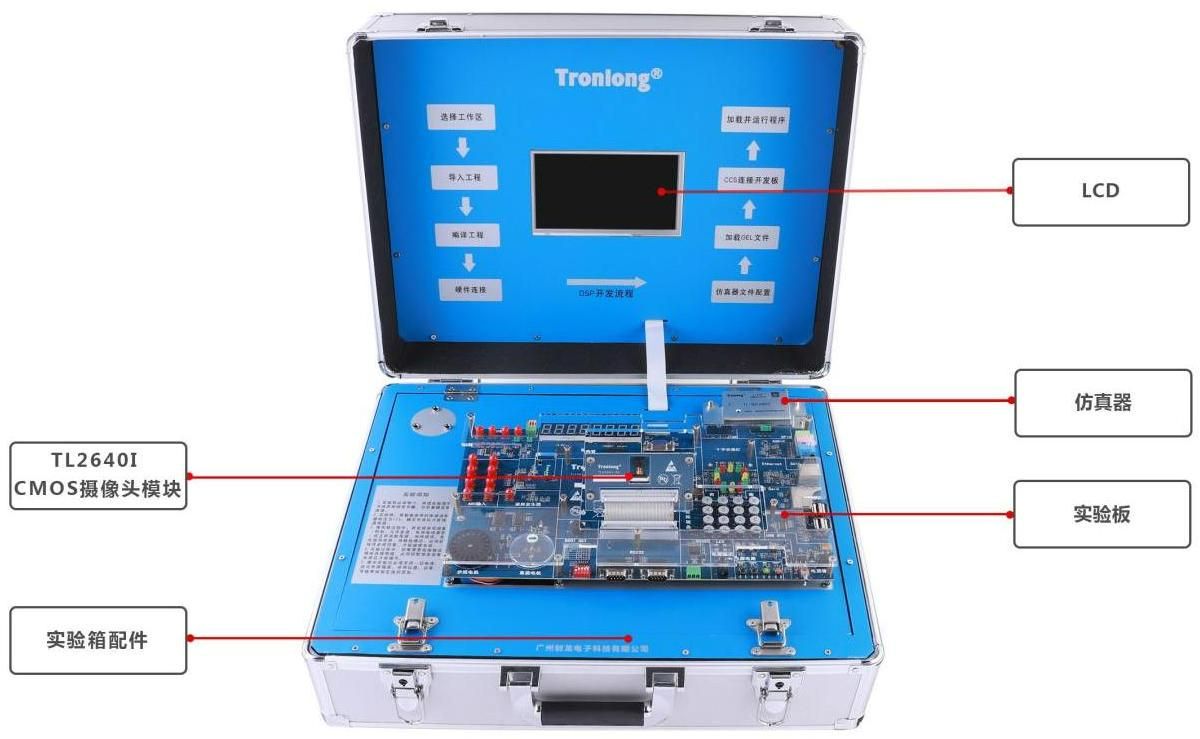

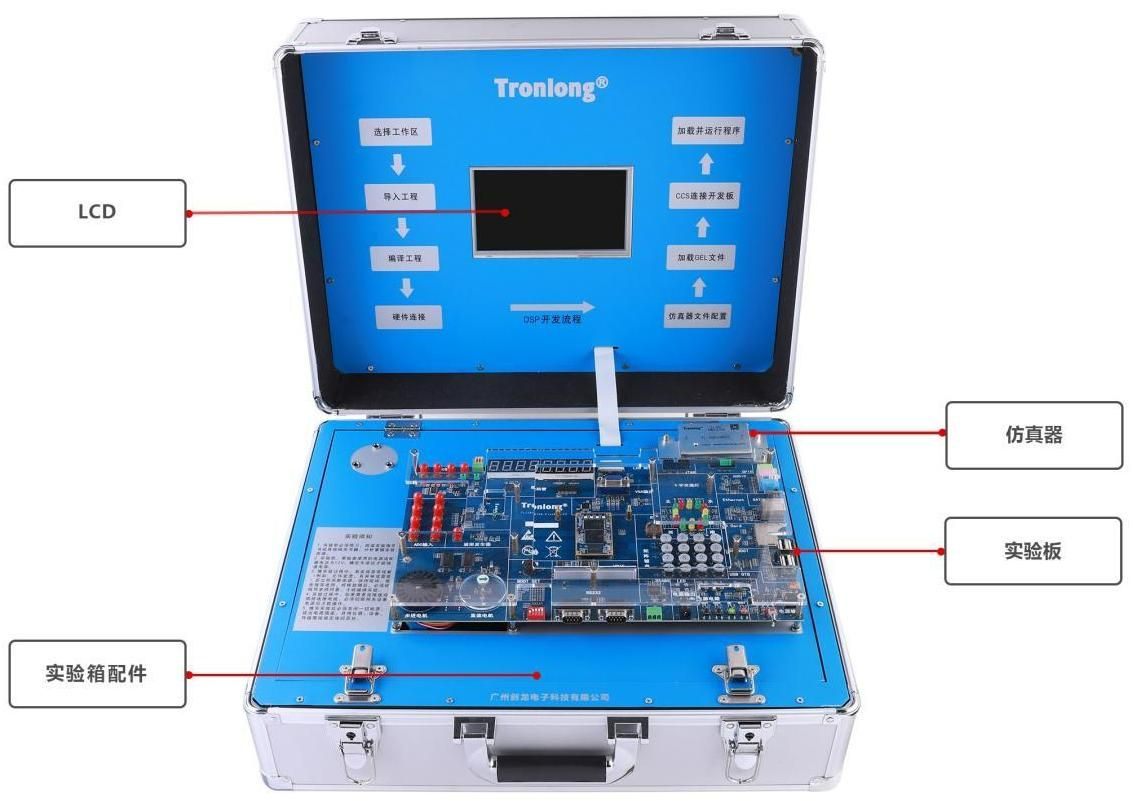

TL6748-PlusTEB 实验箱结构图null


TL6748-PlusTEB 实验箱结构图






硬件参数



- 实验板硬件参数 -


CPUTI TMS320C6748,定点/浮点 DSP C674x,主频 456MHz
ROM128MByte NAND FLASH
RAM128MByte DDR2
FLASH4 MByte SPI FLASH
B2B Connector2x 50pin 公座 B2B,2x 50pin 母座 B2B,间距 0.5mm,共 200pin
IO

1x 20pin 排母(2*10,2.54mm),IO 拓展口

KEY1x 系统复位按键,1x 非屏蔽中断按键,2x 可编程输入按键
LED

核心板:1x 供电指示灯,2x 可编程指示灯

底板:1x 供电指示灯,4x 可编程指示灯
JTAG1x 14pin TI Rev B JTAG 接口
LCD 1x LCD 触摸屏接口,40pin 接口
BOOT SET1x 5bit 启动方式选择拨码开关
SD1x SD 卡接口
RTC1x CR1220 RTC 座
SATA1x 7pin SATA 硬盘接口
Ethernet1x RJ45 以太网口,10/100M 自适应
USB

1x USB 2.0 OTG 接口

4x USB 1.1 HOST 接口,通过 USB HUB 拓展得到
AUDIO

1x 3.5mm LINE IN 音频输入接口

1x 3.5mm MIC IN 音频输入接口
1x 3.5mm LINE OUT 音频输出接口
VIDEO

2x RS232 串口(UART1 和 UART2)

1x RS485 串口(RS485 和 UART1 复用)

ADADI AD7606,8 通道,16bit,200K 采样率,量程范围±5V 或±10V
DATI TL5724,4 通道,12bit,默认使用板载基准电压,量程范围为 0~+5V、0~+10V、0~ +10.8V;若使用外接±12V 基准电压,量程范围为±5V、±10V、±10.8V
KEY4*4 矩阵按键
MOTOR

1x 直流电机(可选直流有刷无感电机或直流无刷测速电机)

1x 五线四相步进电机
BUZZER1x 无源蜂鸣器
LIGHT1x 十字交通灯
NIXIE2x 八段数码管
CAMERA1x IDC3 简易牛角座(2x 25pin 规格),间距 2.54mm,TL2640I、TL5147 模块专用
WAVEFORM

AD9833 波形发生器,能产生正弦波、方波、三角波,SMA 座;

方波:1Hz(3.4v) ~ 1MHz(3.4v);

正弦波:1Hz(616mv) ~ 1MHz(616mv);

三角波:1Hz(620mv) ~ 1MHz(580mv)。

SWITCH1x 电源拨码开关
POWER12V 6A 直流输入 DC-005 电源接口,外径 5.5mm,内径 2.1mm


备注:创龙 SOM-TL138、SOM-TL6748 核心板在硬件上 pin to pin 兼容





- 仿真器特性 -


型号XDS100V2
调试功能连接/断开,读/写内存,读取寄存器,加载程序,运行、停止步骤,支 持断点调试,实时模式
JTAG 复位支持
ETB(Embedded Trace Buffer)支持
目标电缆断开检测支持
目标芯片掉电检测支持
USB 2.0 高速(480Mbit/s)支持
20pin/14pin JTAG 接口支持
1.8V 与 3.3V IO支持

支持版本

CCS4、CCS5、CCS6 或更高版本,不支持 CCS3.3 及更低版本





软件参数


DSP 端软件支持裸机、SYS/BIOS 操作系统

CCS 版本号

CCS5.5


可选摄像头模块

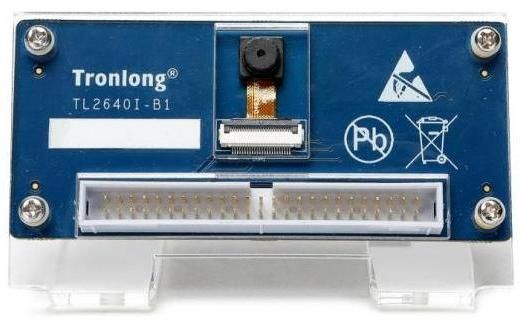

TL2640I CMOS摄像头模块(标配)



TL2640I CMOS摄像头模块(标配)








TL6748Plus-TEB标配摄像头效果


TL6748Plus-TEB标配摄像头效果






模块名称TL2640I CMOS 摄像头模块(标配)

模块特性

(1)基于 OV2640 设计,可支持 200 万像素;

(2)分辨率可高达 1600x1200,同时支持 640x480、800x600、1024x768、 1280x1024;

(3)最高帧率可达 60 帧/秒。

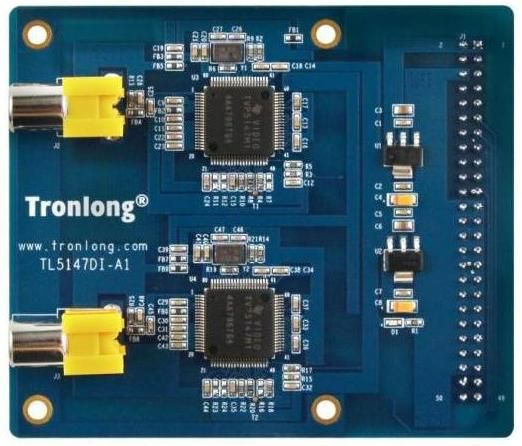

TL5147DI复合视频采集模块(可选)


TL5147DI复合视频采集模块(可选)







TL6748Plus搭配TL5147DI(可选)效果


TL6748Plus搭配TL5147DI(可选)效果


模块名称TL5147DI 复合视频采集模块(可选)

模块特性

(1)基于芯片 TVP5147M1,支持两路视频信号同时输入;

(2)支持 PAL/CVBS/YPbPr 模拟视频信号输入;

(3)将输入信号转换为 Y/YCbCr 数字视频信号,取高 8 位输出;

(4)I2C 控制接口;

(5)板载 5V 供电;

(6)工作温度-40℃~+85℃;

(7)配套摄像头:1200 线高清摄像机,分辨率 1200TVL,像素 720x576。



开发资料
创龙提供了大量的开发资料,包含视频教程、中文数据手册,创造了TMS320C6748平台开发的新局面,已成为TMS320C6748开发者的重要合作企业。
教学资源
    提供视频教程2套:《TMS320C6748 DSP教程》、《SYS/BIOS系统开发入门》;
    提供完整的实验代码和基于创龙TL6748-PlusTEB的Qt界面开发教程,以及入门教程和适合教学的《教学实验指导手册》。
目录详见附录A,教学实验主要包括:
· DSP实验环境搭建与CCS开发基础
· DSP基础外设实验
· 语音类实验
· DSP算法实验
· 图像类实验
· 视频类实验
· 综合类实验



视频教程


视频教程



电气特性


核心板工作环境


环境参数最小值典型值最大值
商业级温度0℃/70℃
工业级温度-40℃/85℃
工作电压/工作电压/


实验箱机械尺寸

实验箱机械尺寸
实验箱箱体494MM384MM224MM
实验主板350MM200MM/
实验箱套件清单


名称数量名称数量
TTL6748-PlusTEB 实验板1块TL2640I 摄像头模块1块
 TL-XDS100V2 仿真器1块12V 6A 电源适配器1个
实验箱资料光盘1套7 寸 LCD 触摸屏1块
SD 卡1个SD 卡1个
RS232 交叉串口母母线1条USB 转 RS232 串口线1条
网线1根Mini OTG 转接头1条
音频线1音频线RS485 转串口模块1个
Mini USB 线1根耳机1个
SMA 转 3.5mm 音频母口线1条公头对公头 SMA 数据线1条
SMA 内螺内针转 BNC 公头1条VGA 连接线1根
FFC 软排线1根杜邦线若干
导线若干跳线帽若干


附录A 教学实验




DSP实验环境搭建与CCS开发基础实验1 安装CCS与串口调试工具
实验2 CCS开发入门
实验3 编写基于C语言的DSP程序
实验4 编写基于汇编的DSP程序
实验5 编写基于C和汇编语言的混合编程
DSP基础外设实验实验1 基于寄存器控制LED实验
实验2 LED灯控制实验
实验3 按键中断输入实验
实验4 4x4键盘输入控制实验
实验5 LCD触摸屏触控实验
实验6 LCD图片显示实验(工具转换图片)
实验7 LCD图片显示实验(程序读取图片)
实验8 LCD触摸屏触控与图片显示实验
实验9 VGA显示实验
实验10 RS485串口通信实验
实验11 RS232串口通信实验(查询方式)
实验12 RS232串口通信实验(中断方式)
实验13 GPIO方波实验(模拟PWM)
实验14 定时器/计数器控制实验
实验15 看门狗功能实验
实验16 蜂鸣器实验
实验17 AD9833波形发生器实验
实验18 模数转换(A/D)实验(采集波形)
实验19 数模转换(D/A)实验(SPI总线输出电压值)
实验20 数模转换(D/A)实验(模拟SPI总线输出电压值)
实验21 数模转换(D/A)实验(模拟SPI总线输出正弦波)
实验22 AD采集DA输出实验(采集输出正弦波)
实验23 直流电机控制实验
实验24 步进电机控制实验
实验25 数码管显示实验
实验26 交通灯控制实验
实验27 基于USB接口的存储设备实验
实验28 搭建轻量级WEB服务器实验
语音类实验实验1 音频采集与播放实验
实验2 MP3音频编码实验
实验3 MP3音频解码实验
实验4 MP3音频编码实验(AD7606采集)
实验5  AAC音频编码实验
实验6 AAC音频解码实验
实验7 G711A音频编码实验
实验8 G711A音频解码实验
实验9 音频信号的滤波实验
DSP算法实验实验1 有限冲激响应滤波器(FIR)算法
实验2 无限冲激响应滤波器(IIR)算法
实验3 快速傅立叶变换(FFT)算法
实验4 矩阵(Matrix)运算
实验5 信号的抽样定理实验
实验6 多路信号混频实验
实验7 信号的卷积算法
图像类实验实验1 图像旋转
实验2 图像缩放
实验3 灰度图像直方图
实验4 直方图均衡化
实验5 图像反色
实验6 边缘检测
实验7 灰度图像二值化
实验8 灰度图像线性变换
实验9 RGB24图像灰度转换
实验10 图像离散余弦变换
视频类实验实验1 基于CMOS数字摄像头采集LCD显示实验
实验2 基于模拟数字摄像头采集LCD显示实验
实验3 H264编码实验
综合类实验实验1 基于CMOS数字摄像头的灰度转换实验
实验2 基于CMOS数字摄像头的图像缩放实验
实验3 基于CMOS数字摄像头的边缘检测实验
实验4 基于CMOS数字摄像头的数字识别实验
实验5 基于CMOS数字摄像头的字母识别实验
实验6 基于CMOS数字摄像头的文字识别实验
实验7 基于CMOS数字摄像头的二维码扫描识别
实验8 基于CMOS数字摄像头的人脸识别追踪实验
实验9 基于模拟摄像头的人脸识别追踪实验
实验10 网络摄像头的采集与显示
