嵌入式C6000系列DSP 教学实验箱专题实验：信号处理类实验
日期：2021-03-18
分享：
一、TL6748-TEB数字信号处理实验简介
1、匹配课程
TL6748-TEB C6000DSP嵌入式教学实验箱提供了丰富多样的实验案例，包括基础外设类、语音类、图像类、视频类和综合类。
在实际课程应用中，主要用于《数字信号处理实验》、《图像处理实验》、《DSP应用实验》、《编解码实验》和《综合课程设计》。本次介绍数字信号处理实验。

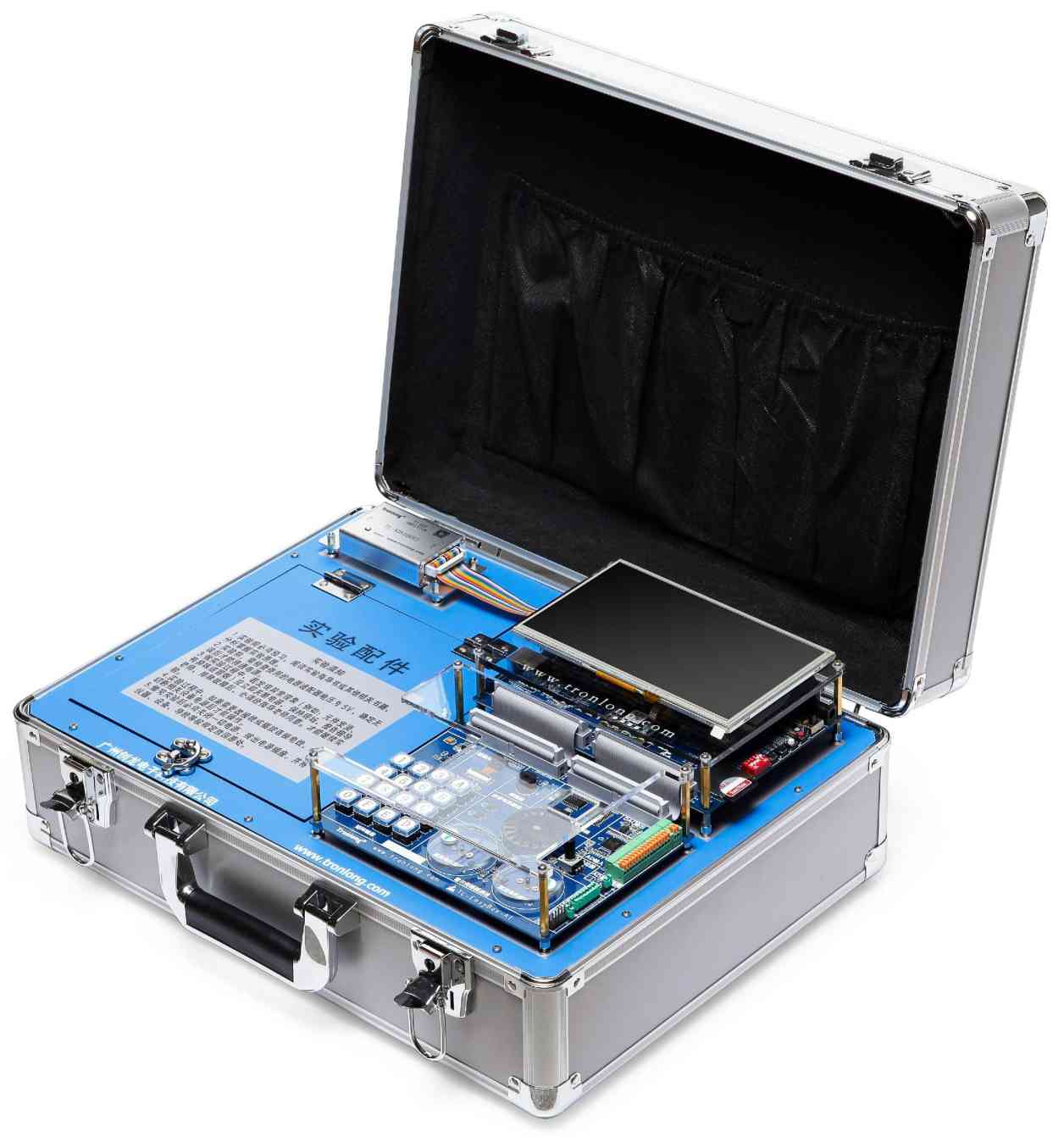

| TL6748-TEB（点击查看产品详情） |
2、实验目的
该系列数字信号处理实验基于TI的C674x-DSP的硬件结构和CCS5.5集成开发环境，主要开设了基础性实验和验证性实验。
通过实验教学后，让学生了解TI DSP芯片的基本原理，熟悉DSP芯片开发工具及使用，同时掌握数字信号处理的专业基础知识，使学生能够真正地做到理论与实践相结合。
3、适用专业
数字信号处理课程是电子信息类、计算机类、通信、自动化、人工智能等相关专业的主干课程，主要讲解数字信号处理的理论、原理和实现方法。
数字信号处理实验课程更注重实践性，主要培养学生技术开发与工程实践能力，要求学生通过专业实验训练，达到掌握专业基础知识和加强专业技能的目的。
4、实验室配置
硬件：电脑，TL6748-TEB，信号源
软件：win7以上系统，CCS5.5，MATLAB
二、实验内容
硬件：电脑，TL6748-TEB，信号源
软件：win7以上系统，CCS5.5，MATLAB
实验课程 | 课外学时 | 课内学时 |
实验一 CCS入门实验 | 2 | 2 |
实验二 模数转换（A/D）实验 | 2 | 2 |
实验三 信号的抽样定理实验 | 2 | 2 |
实验四 多路信号混频实验 | 2 | 2 |
实验五 信号卷积算法 | 2 | 2 |
实验六 快速傅里叶变换（FFT）算法 | 2 | 2 |
实验七 无限冲激响应滤波器（IIR）算法 | 2 | 2 |
实验八 有限冲激响应滤波器（FIR）算法 | 2 | 2 |
二、实验内容
硬件：电脑，TL6748-TEB，信号源
软件：win7以上系统，CCS5.5，MATLAB
1、实验一 CCS入门实验
课前先导
下载CCS5.5的安装包、License和相关组件； 在电脑上安装CCS集成开发环境； 登录百度云盘观看学习视频。http://pan.baidu.com/s/1pJCzlbl · 《S1-1：CCS集成开发环境（上）》
· 《S1-2：CCS集成开发环境（下）》
· 《S1-3：CCS V5安装过程》
课内实验
了解TL6748-TEB的硬件结构； 理解CCS工程的文件构成类型及作用； 学会创建工程、导入工程、编译工程、下载程序、运行程序和调试程序http://pan.baidu.com/s/1pJCzlbl； 掌握CCS的基本调试功能。
2、实验二 模数转换（A/D）实验
课前先导
AD转换的理论复习； 阅读EMIFA相关数据手册。 课内实验
了解EMIFA总线的基本作用； 熟悉AD7606芯片的特性。 掌握A/D转换的基本原理和过程； 使用 EMIFA 总线去读写 AD7606芯片并且将采样波形显示在 LCD 上； 使用不同的采样率和采集通道采集波形。
3、实验三 信号的抽样定理实验
课前先导
抽样定理的理论知识复习； 在MATLAB上实现抽样定理。 课内实验
掌握信号的抽样定理； 在CCS上实现自定义连续信号采样并恢复采样信号； 在CCS上实现外部连续信号采集、采样并恢复采样信号； 分析抽样之后信号频谱的变化； 修改抽样频率，对比不同抽样频率的信号恢复情况。

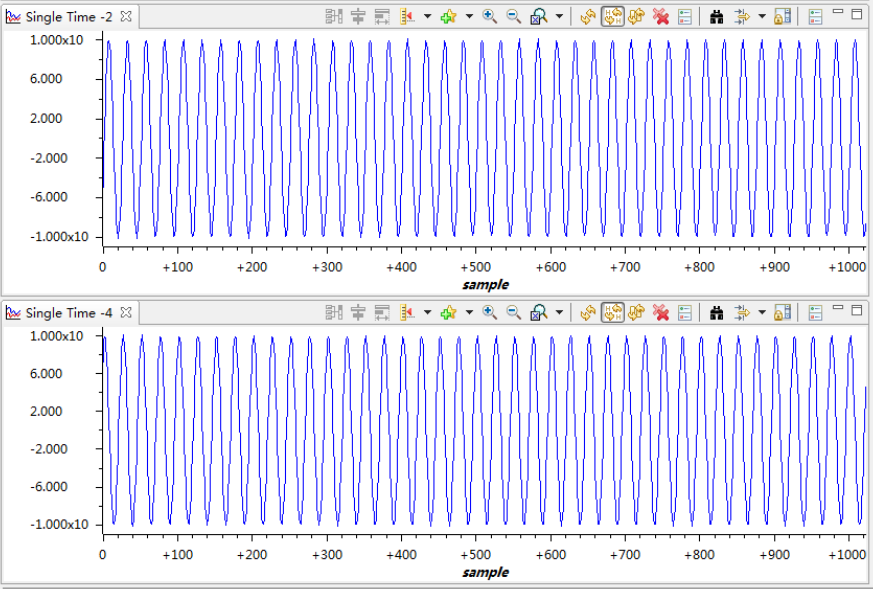

原始信号和恢复信号的时域波形对比

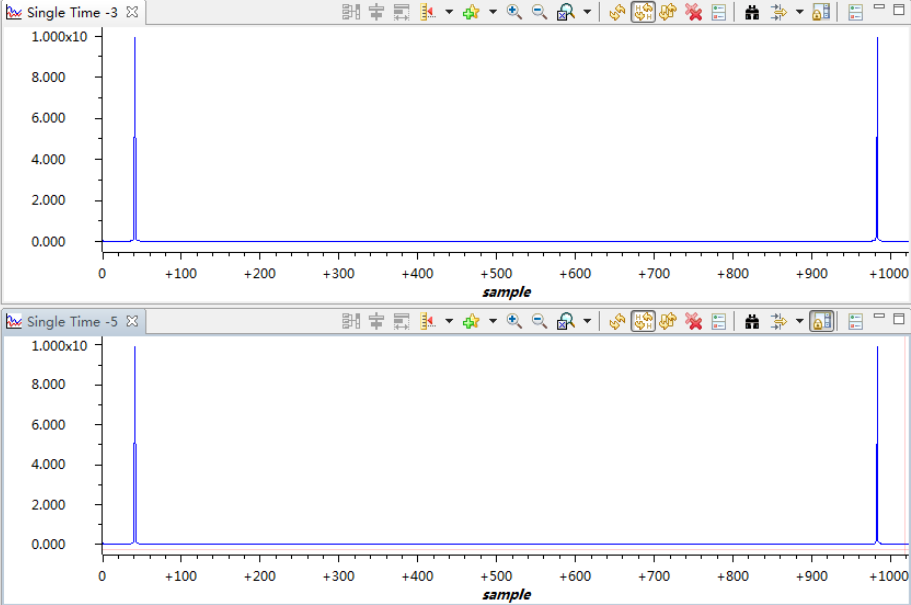

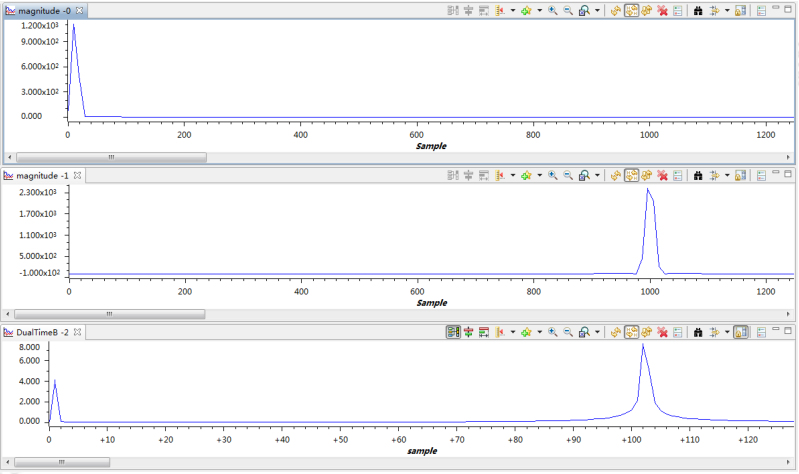

原始信号和恢复信号的频域波形对比
4、实验四 多路信号混频实验
课前先导
信号混频的理论知识复习； 在MATLAB上实现两路信号混频。 课内实验
掌握多路数字信号混叠和作用； 在CCS上实现两路自定义的信号进行相加，输出混合波形； 在CCS上实现一路正弦信号采集，并将此信号与另一自定义正弦信号叠加，输出混合信号； 查看混频信号并对信号频谱进行分析；

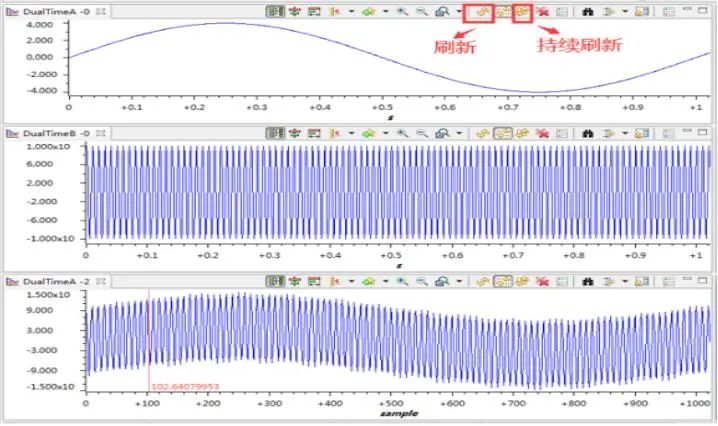

时域波形对比

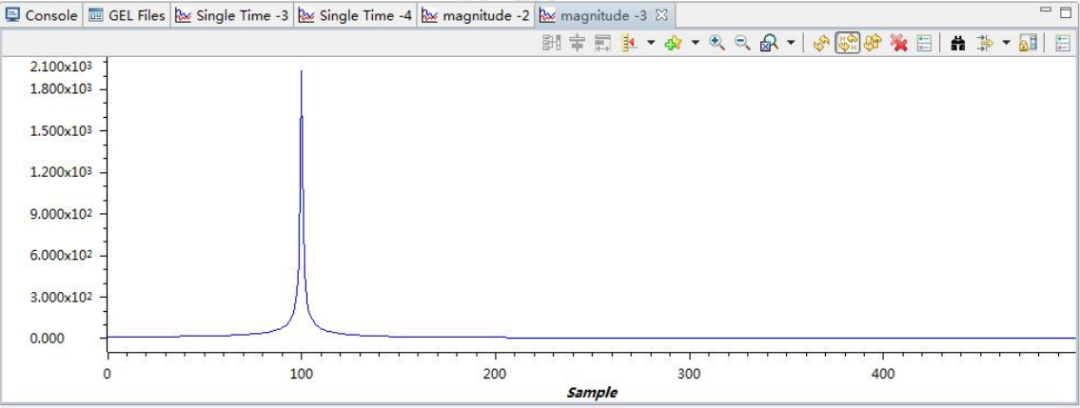

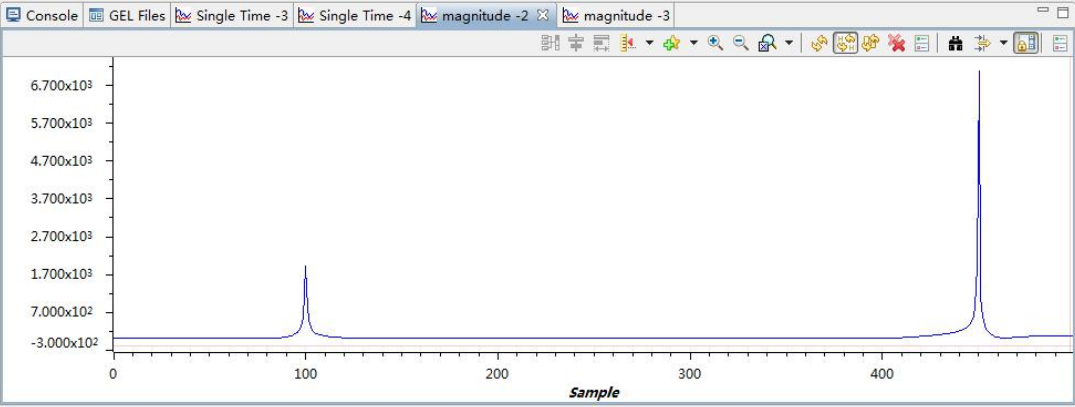

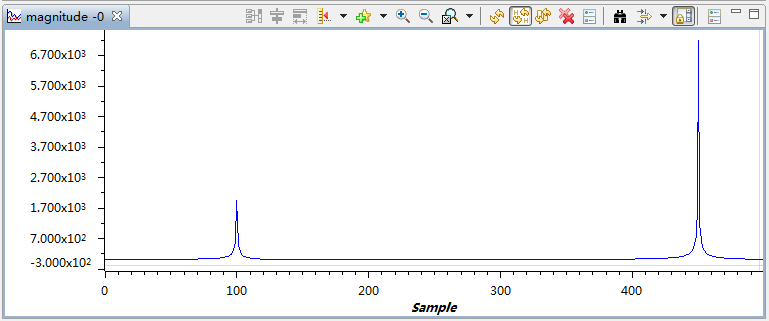

频域波形对比
5、实验五 信号卷积算法
课前先导
信号卷积的理论知识复习； 在MATLAB上实现信号卷积。 课内实验
了解卷积的概念； 使用DSP验证卷积的性质； 利用时域技术实现实数向量 X 与 H 的卷积计算，结果存放到向量 y 中； 通过卷积计算公式验证DSP卷积结果；

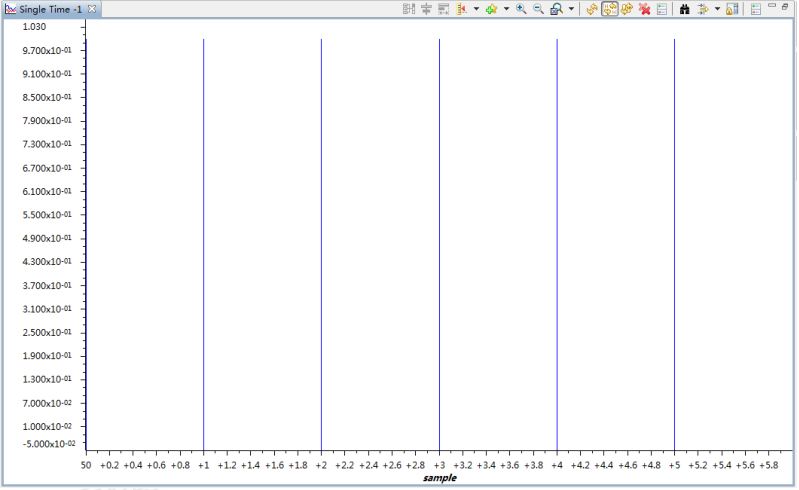

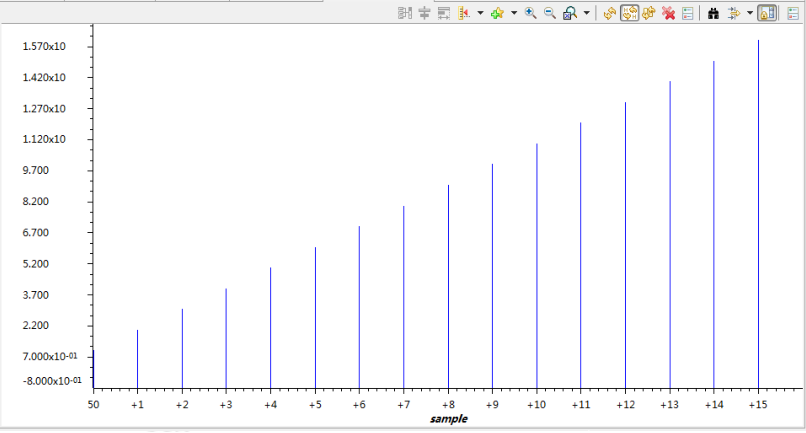

向量X
向量H

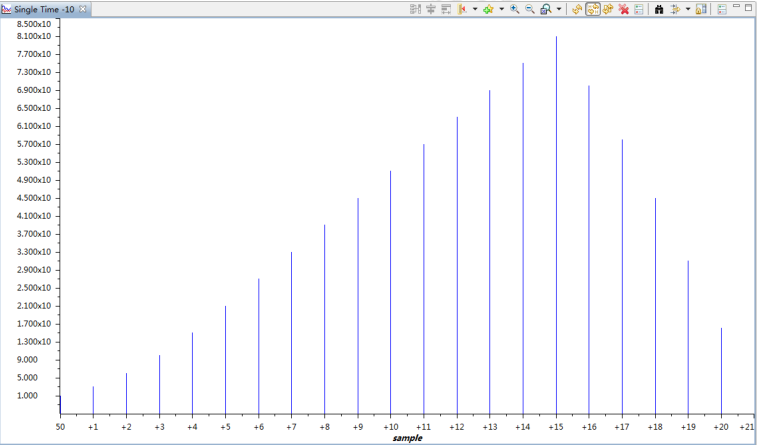

卷积结果y
6、实验六 快速傅里叶变换（FFT）算法
课前先导
快速傅里叶变换（FFT）的理论知识复习； 在MATLAB上实现FFT。 课内实验
掌握FFT的原理和作用； 使用DSP实现 FFT 处理功能； 查看FFT计算结果并对信号频谱进行分析； 对比DSP、CCS和MATLAB三者的FFT计算结果。

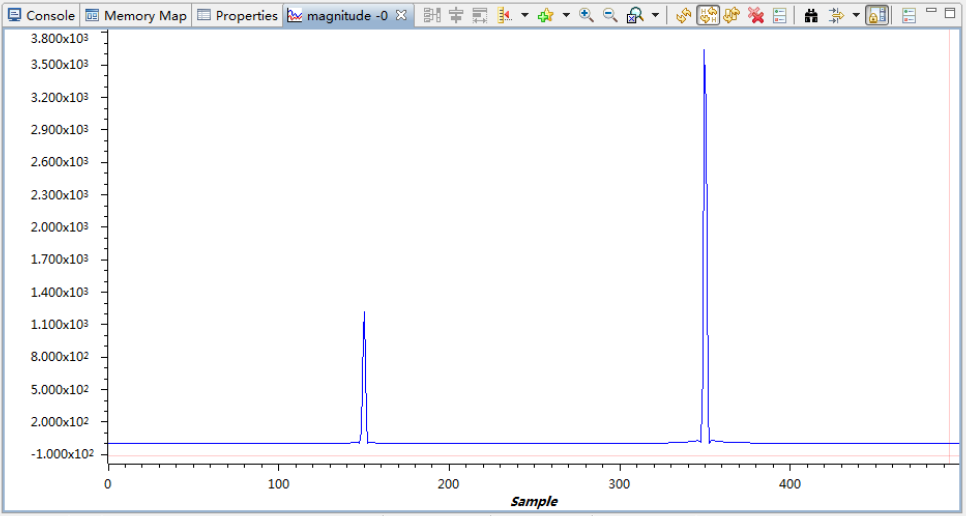

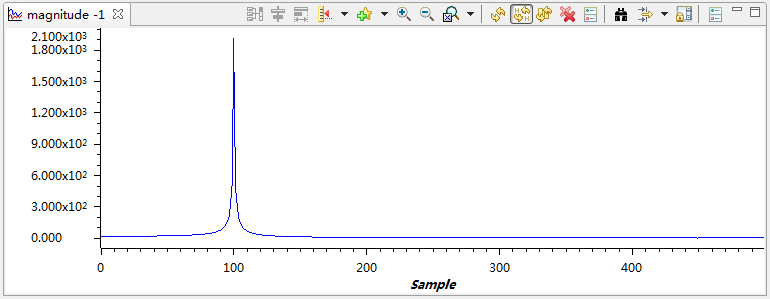

DSP计算的FFT结果

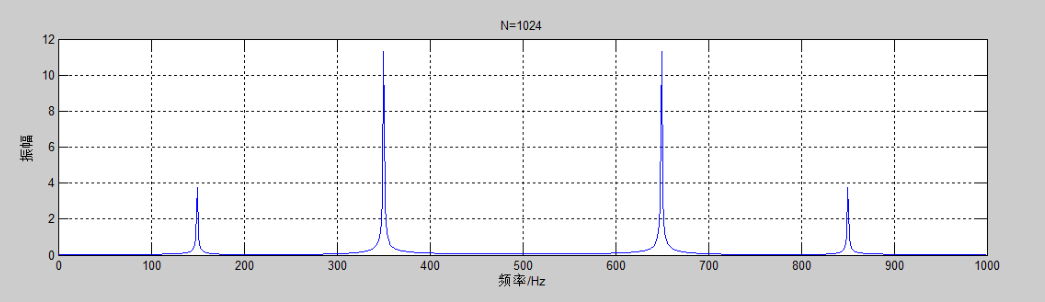

MATLAB计算的FFT结果

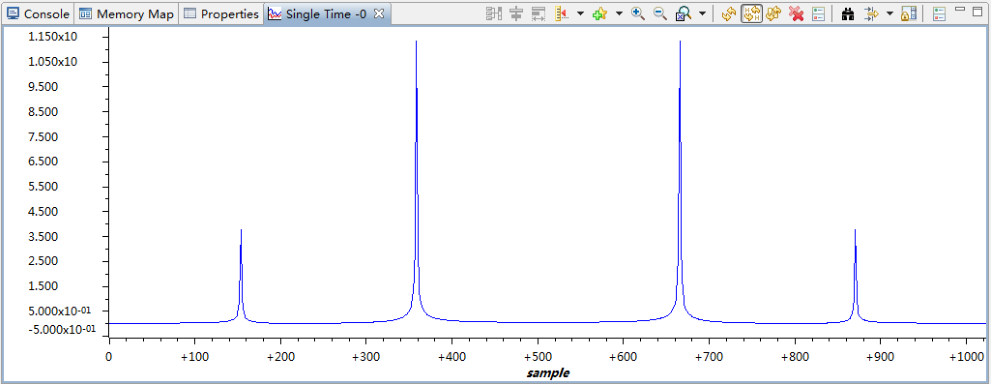

CCS计算的FFT结果
7、实验七 无限冲激响应滤波器（IIR）算法
课前先导
IIR的理论知识复习； 在MATLAB上熟悉滤波器设计工具的使用； 通过Matlab IIR 滤波器辅助设计，生成滤波器系数。 课内实验
熟悉 IIR 数字滤波器特性和作用； 掌握设计 IIR 数字滤波器的原理和方法； 掌握Matlab IIR 滤波器辅助设计方法； 使用DSP处理噪声波形，输入波形中的低频波形通过了IIR滤波器，而高频部分则被衰减。
滤波前

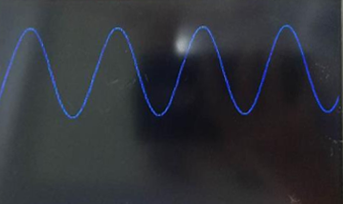

滤波后
8、实验八 有限冲激响应滤波器（FIR）算法
课前先导
FIR的理论知识复习； 在MATLAB上熟悉滤波器设计工具的使用； 通过Matlab FIR 滤波器辅助设计，生成滤波器系数。 课内实验
熟悉 FIR 数字滤波器特性和作用； 掌握设计FIR 数字滤波器的原理和方法； 掌握Matlab FIR 滤波器辅助设计方法； 使用DSP处理噪声波形，输入波形中的低频波形通过了FIR滤波器，而高频部分则被衰减。
滤波前
滤波后
